Первый пуск в эксплуатацию ИБП >
34020847RU/AF — Страница 10

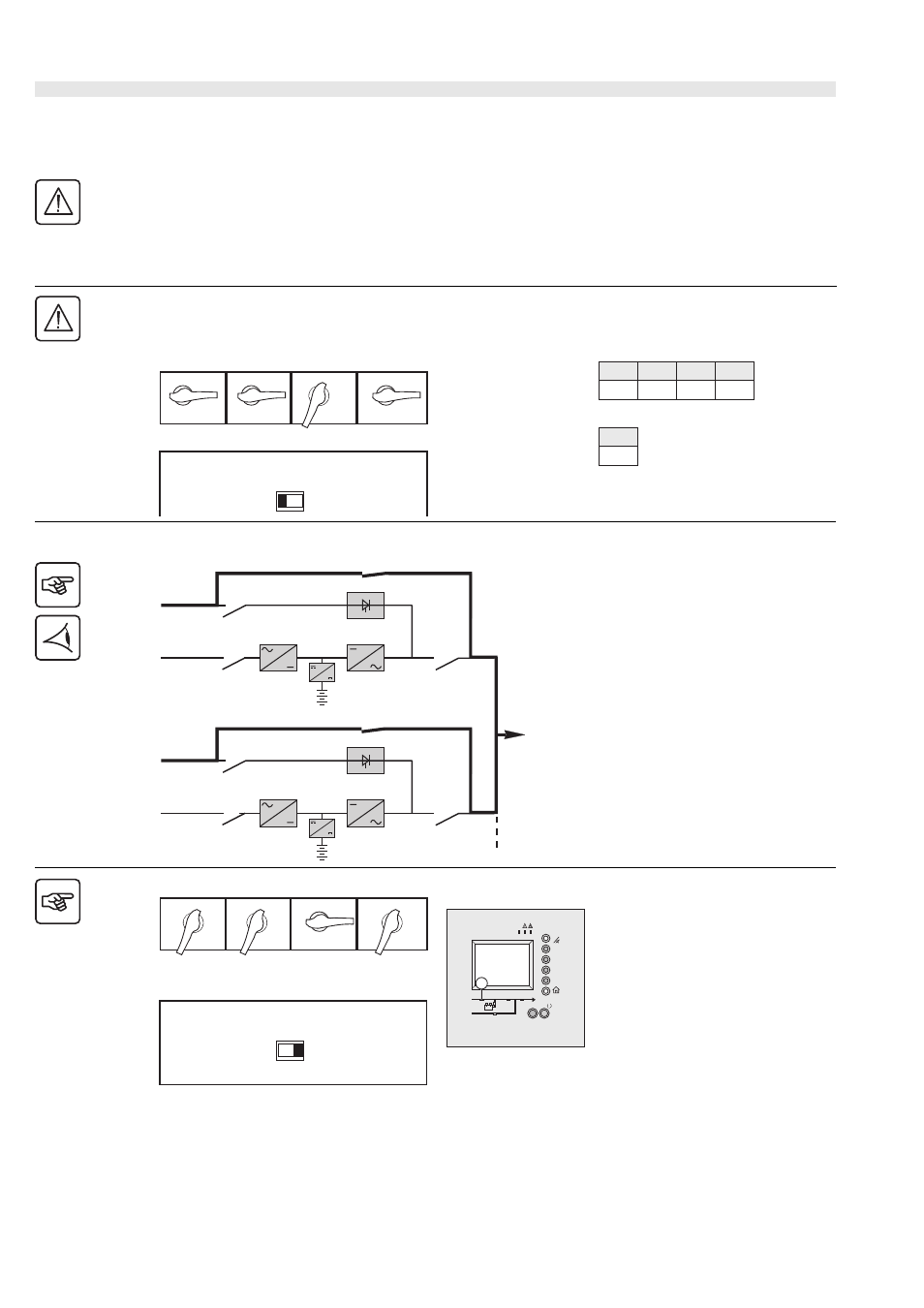

1.
Использование
Параллельные ИБП
встроенная воэможность параллельной работы-параллельные ИБП без ячейки с внешним байпасом
Подключение силовых кабелей и кабелей с тонкими жилами должно осуществляться и
проверяться обученным персоналом.
Выключатели входной сети обычных сетей переменного тока и сети байпаса переменного тока должны
быть открытыми.
ИБП должен быть выключен, нагрузка должна быть отключена.
Двери аппаратуры должны быть открытыми.
Перед тем, как начать выполнять последовательность действий, все выключатели ИБП должны
находиться в следующих положениях:
1 - Отключите верхние выключатели
обычных сетей переменного тока и сети
байпаса переменного тока
Нагрузка сейчас поключена
Для каждой ячейки ИБП:
2 -
Поверните выключатель Q4S в положение
" ВКЛ."
3 - Поверните выключатель Q5N в положение
" ВКЛ."
На одну ячейку ИБП:
4 -
Убедитесь, что ИБП установки
высветились на дисплее
5 -
Нажмите кнопку, которая означает
" Подтвердить"
Для каждой ячейки ИБП:
6 -
Поверните выключатель Q3BP в
положение "ВЫКЛ."
7 -
Поверните выключатель Q1 в положение
" ВКЛ."
Подождите, пока индикатор "PFC" (1)
засветится зеленым
Ячейки батареи:
8 -
Поверните выключатель QF1 в положение
" ВКЛ."
9 - Закройте двери аппаратов
Q1 Q4S Q3BP Q5N
QF1
OFF ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
Ячейки ИБП
Ячейки батареи
Q1 Q4S Q3BP Q5N
OFF OFF ON OFF
QF1
OFF
Ячейки ИБП
Ячейки батареи
Q3BP
Q3BP
Bypass AC
Normal AC
Q4S
Q5N Q1
Bypass AC
Normal AC
Q4S
Q5N Q1
Нагрузка
7
8
2 3
OFF ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
I
3s
~
NORM AC
BYPASS AC
4
1
6
?
5
Ячейки ИБП
Ячейки батареи
Ячейки ИБП
