Первый пуск в эксплуатацию ИБП > Параллельные ИБП >
34020847RU/AF — Страница 14
1.
Использование
Параллельные ИБП в конверторе частоты
Подключение силовых кабелей и кабелей с тонкими жилами должно осуществляться и
проверяться обученным персоналом.
Верхний выключатель обычной сети переменного тока должен быть открытым.
ИБП должен быть выключен, нагрузка должна быть отключена.
Двери аппаратуры должны быть открытыми.

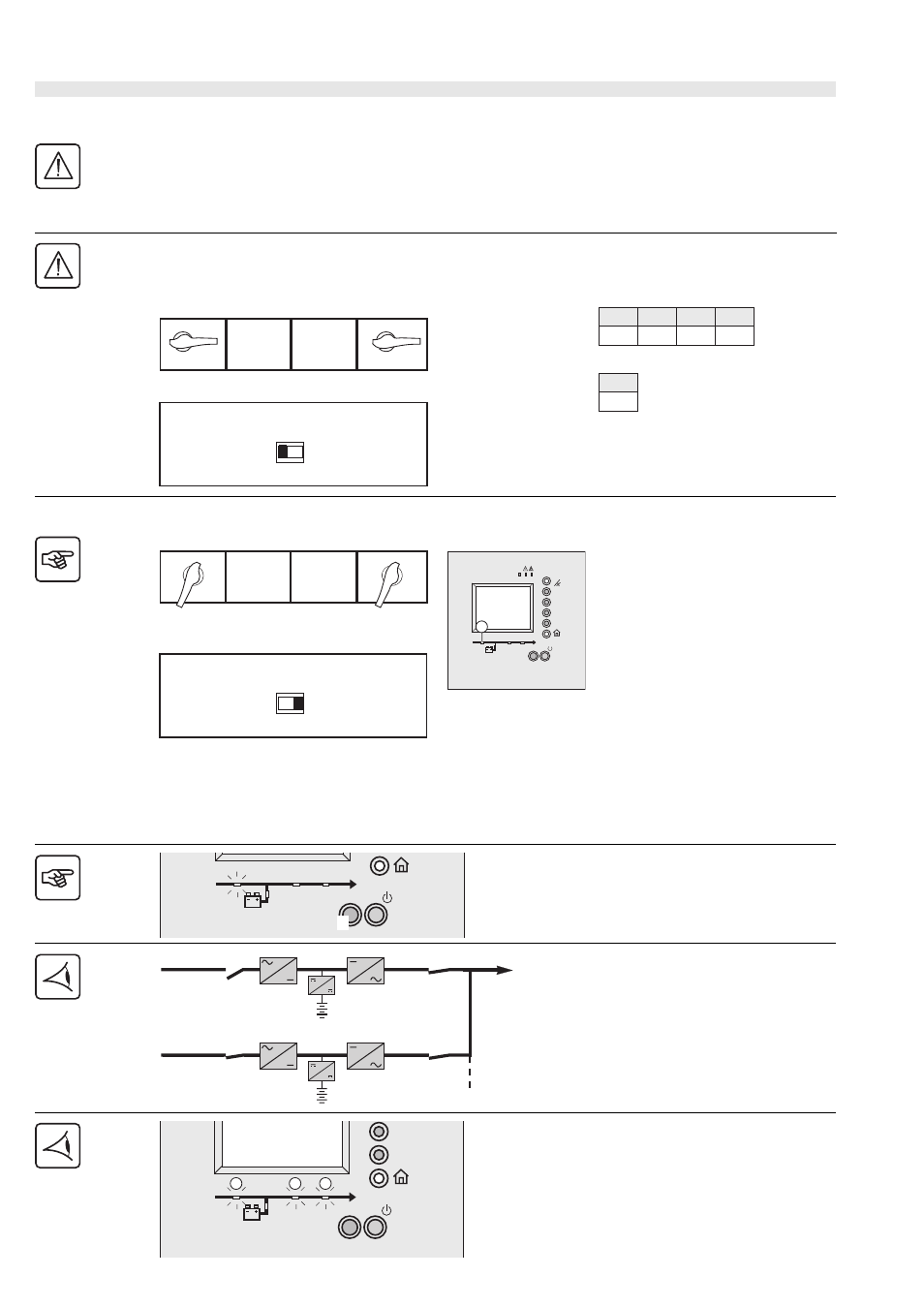

Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях:
1 - Закройте верхний выключатель обычной
сети переменного тока
Для каждой ячейки ИБП:
2 -
Поверните выключатель Q1 в положение
" ВКЛ."
Проверьте, что индикатор "PFC" (1)
светится зеленым
Ячейки батареи:
3 -
Поверните выключатель QF1 в положение
" ВКЛ."
Для каждой ячейки ИБП:
4 -
Поверните выключатель Q5N в положение
" ВКЛ."
Для одной ячейки ИБП:
5 -
Убедитесь, что ИБП установки
высветились на дисплее
6 -
Нажмите кнопку, которая означает
" Подтвердить"
7 - Закройте двери аппаратов
для каждой ячейки ИБП:
8 -
Нажмите кнопку "Пуск"
Нагрузка будет поддерживаться ИБП,
когда их количество будет
достаточным для подключения.
Нагрузка сейчас защищена.
Индикаторы "PFC" (1), "инвертор
работает" (2) и "нагрузка" (3) должны
светиться зеленым.
Q1 Q5N
QF1
OFF ON
OFF
ON
OFF
ON
Ячейки ИБП
Ячейки батареи
Q1 Q5N
OFF OFF
QF1
OFF
Ячейки ИБП
Ячейка батареи
2
3
4
OFF ON
OFF
ON
OFF
ON
I
3s
~
NORM AC
5
1
?
6
Ячейки ИБП
Ячейки батареи
Ячейки ИБП
I
3s
8
NORM AC
Q5N
Q5N Normal AC Q1
Normal AC Q1
Нагрузка
I
3s
1 3 2
NORM AC
