Возвращение ИБП в обычную сеть переменного тока > Параллельные ИБП >
34020847RU/AF — Страница 39
2.
Обслуживание

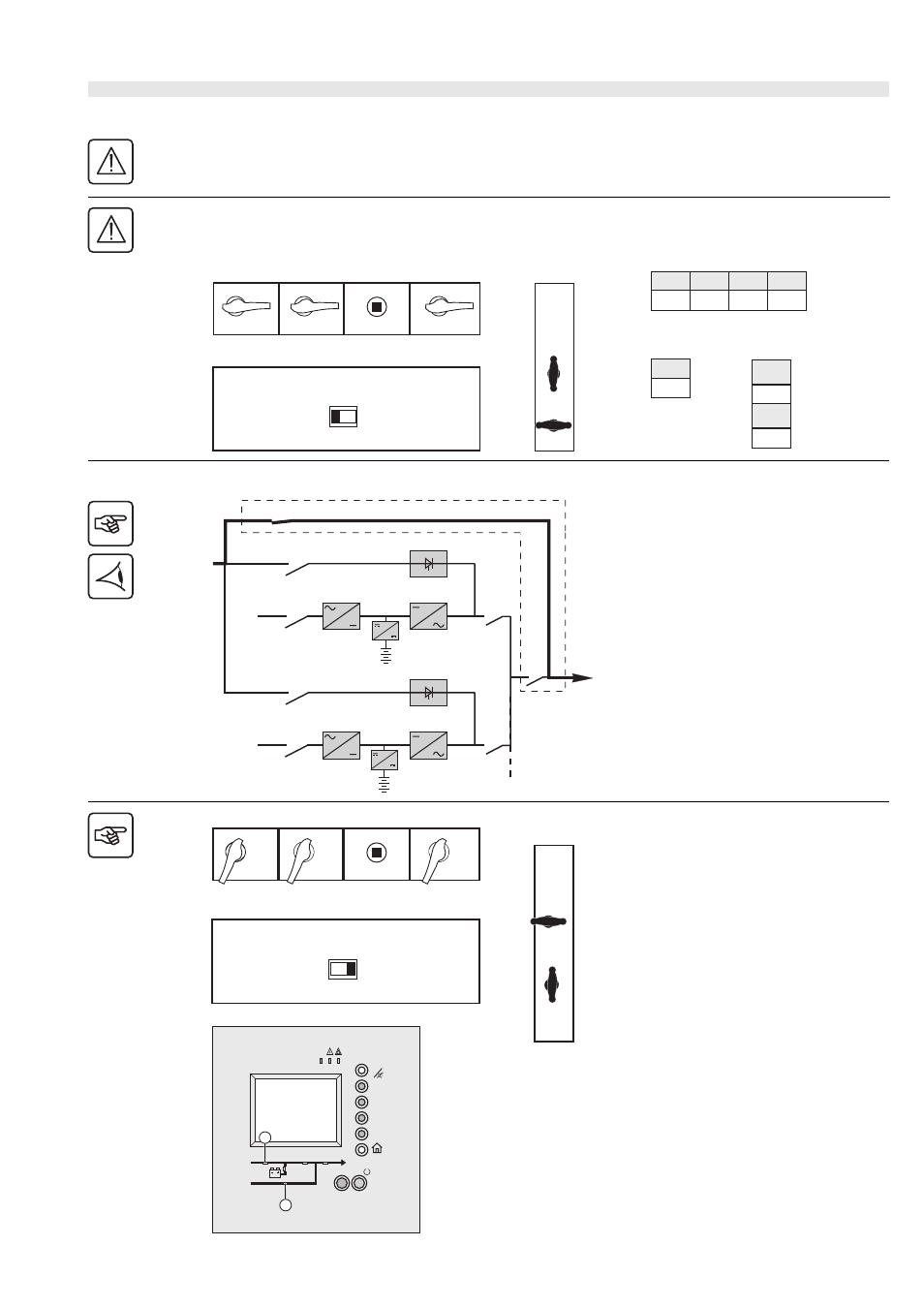

встроенная воэможность параллельной работы-параллельные ИБП с внешней ячейкой байпас
Проверьте, что ручка выключателя Q3BP правильно высунута или зафиксирована.
Двери аппаратуры должны быть открытыми.
Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях:
1 - Отключите верхние выключатели
обычных сетей переменного тока и сети
байпаса переменного тока
Нагрузка сейчас поключена
Для каждой ячейки ИБП:
2 -
Поверните выключатель Q4S в положение
" ВКЛ."
3 - Поверните выключатель Q5N в положение
" ВКЛ."
Повторите операции 2 и 3 на всех ИБП.
На одну ячейку ИБП:
4 -
Убедитесь, что ИБП установки
высветились на дисплее
5 -
Нажмите кнопку, которая означает
" Подтвердить"
Проверьте, что индикатор
"Автоматический байпас" (1) светится
зеленым
Ячейка с внешним байпасом:
6 -
Поверните внешний выключатель Q5N в
положение "ВКЛ."
7 -
Поверните внешний выключатель Q3BP в
положение "ВЫКЛ."
Для каждой ячейки ИБП:
8 -
Поверните выключатель Q1 в положение
" ВКЛ."
Подождите, пока индикатор "PFC" (2)
засветится зеленым
Ячейки батареи:
9 -
Поверните выключатель QF1 в положение
" ВКЛ."
10 - Закройте двери аппаратов
Q3BP ext
Q5N ext
Q1 Q4S Q3BP Q5N
QF1
OFF ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
ON
OFF
ON
OFF
Ячейки ИБП
Ячейки батареи
Ячейка
внешний байпас
Q1 Q4S Q5N
OFF OFF OFF
QF1
OFF
ON
Q3BP
ext
OFF
Q5N
ext
Ячейки ИБП
Ячейка Ячейка
батарея внешний байпас
Bypass AC
Normal AC
Q4S
Q5N Q1
Bypass AC
Normal AC
Q4S
Q5N Q1
Q5N
ext
Q3BP
ext
Нагрузка
2 3
6
8
9
OFF ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
ON
I
3s
~
NORM AC
BYPASS AC
2
1
4
ON
OFF
7
ON
OFF
?
5
Ячейки ИБП
Ячейки батареи
Ячейка
внешний байпас
Ячейки ИБП
