Первый пуск в эксплуатацию ИБП > Параллельные ИБП >
34020847RU/AF
—
Страница 17
1.
Использование
Параллельные ИБП с ячейками статической распределительной коробки и обслуживания статической
респределительной коробки
Подключение силовых кабелей и кабелей с тонкими жилами должно осуществляться и
проверяться обученным персоналом.
Выключатели входной сети обычных сетей переменного тока и сети байпаса переменного тока должны
быть открытыми.
ИБП должен быть выключен, нагрузка должна быть отключена.
Двери аппаратуры должны быть открытыми.

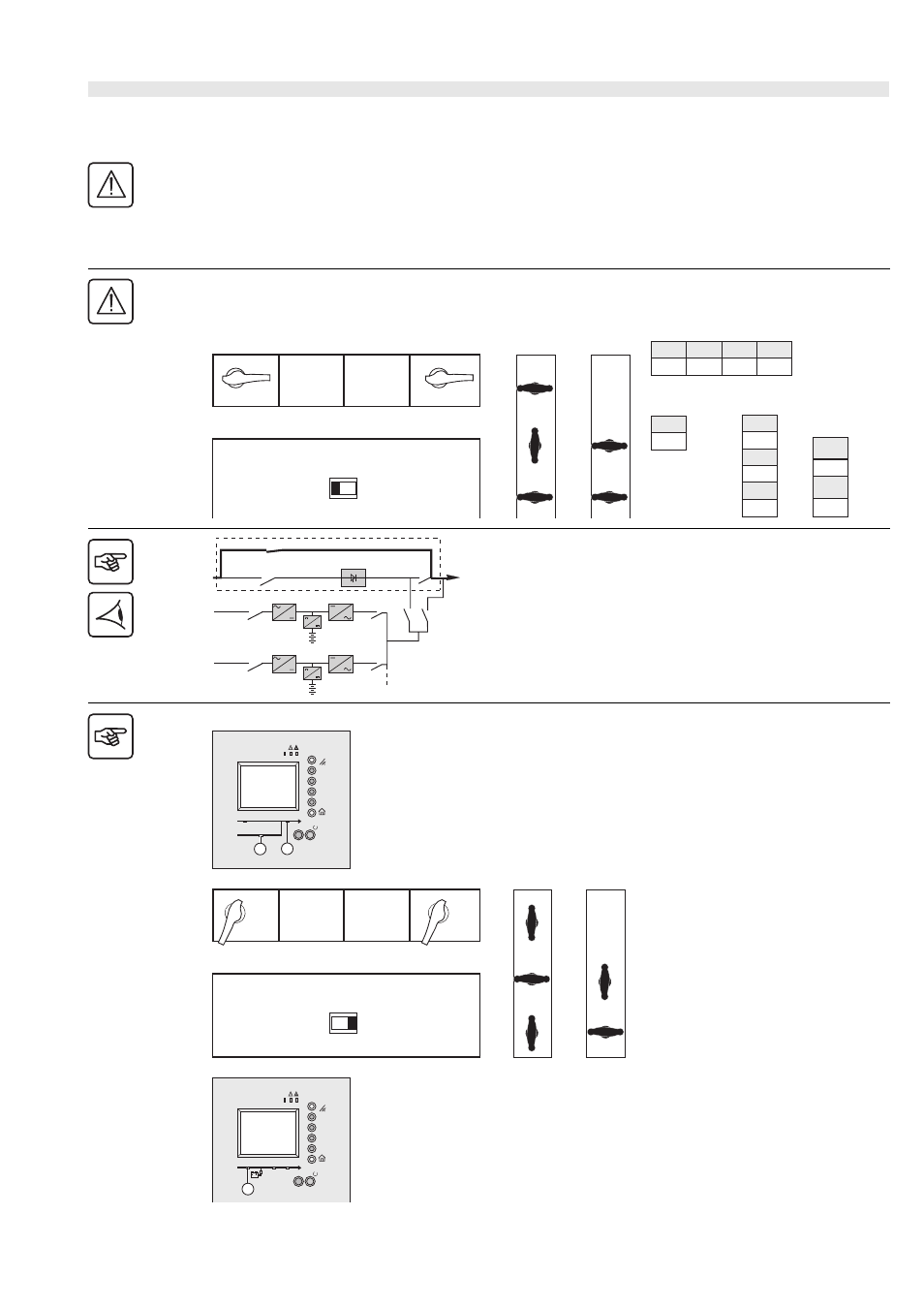

Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях (см. рисунок напротив)
1 -
Отключите верхние выключатели
обычных сетей переменного тока и сети
байпаса переменного тока
Нагрузка сейчас поключена.
Ячейка статической распределительной
коробки:
2 -
Поверните выключатель Q4S в положение
"
ВКЛ."
3 -
Поверните выключатель Q5N в положение
"
ВКЛ."
Проверьте, что индикаторы "Байпас
переменного тока" (1) и (2) "нагрузка"
светятся зеленым
Для каждой ячейки ИБП:
4 -
Поверните выключатель Q1 в положение
"
ВКЛ."
Проверьте, что индикатор "PFC" (3)
светится зеленым
Ячейки батареи:
5 -
Поверните выключатель QF1 в положение
"
ВКЛ."
Для каждой ячейки ИБП:
6 -
Поверните выключатель Q5N в положение
"
ВКЛ."
Ячейка обслуживания статической
распределительной коробки:
7 -
Поверните выключатель QN в положение
"
ВКЛ."
Повторите на всех ИБП, начиная с
четвертой операции
8 -
Убедитесь, что ИБП установки высветились
на дисплее
9 -
Нажмите кнопку, которая означает
"
Подтвердить"
Ячейка статической распределительной
коробки:
10 -
Поверните выключатель Q3BP в
положение "ВЫКЛ."
11 -
Закройте двери аппаратов
Q3BP
Q5N
Q1
Q5N
QF1
OFF
ON
OFF
ON
OFF
ON
Q4S
ON
OFF
ON
OFF
ON
OFF
QN
ON
OFF
ON
QM
OFF
Ячейки ИБП
Ячейки батареи
Ячейка
С.р.к
Ячейка
MNS
Q1
Q5N
OFF
OFF
QF1
OFF
Q4S
OFF
Q3BP
ON
Q5N
OFF
QN
OFF
QM
OFF
Ячейки ИБП
Ячейка
Ячейка
батарея
Ячейка
MNS
С.р.к
Bypass AC
Normal AC
Q4S
Q5N
Q1
Normal AC Q1
Q5N
Q5N
Q3BP
QN
QM
Нагрузка
I
3s
~
NORM
AC
8
3
10
3
4
6
OFF
ON
OFF
ON
OFF
ON
2
I
3s
~
NORM
AC
BYPASS
AC
1
5
ON
OFF
ON
OFF
ON
OFF
2
?
?
7
ON
OFF
ON
OFF
9
Ячейка статической распределительной коробки
Ячейки батареи
Ячейка
С.p.k
Ячейка
MNS
Ячейки ИБП
Ячейки ИБП
