Изолируйте установку > Параллельные ИБП >
34020847RU/AF — Страница 34
2.
Обслуживание

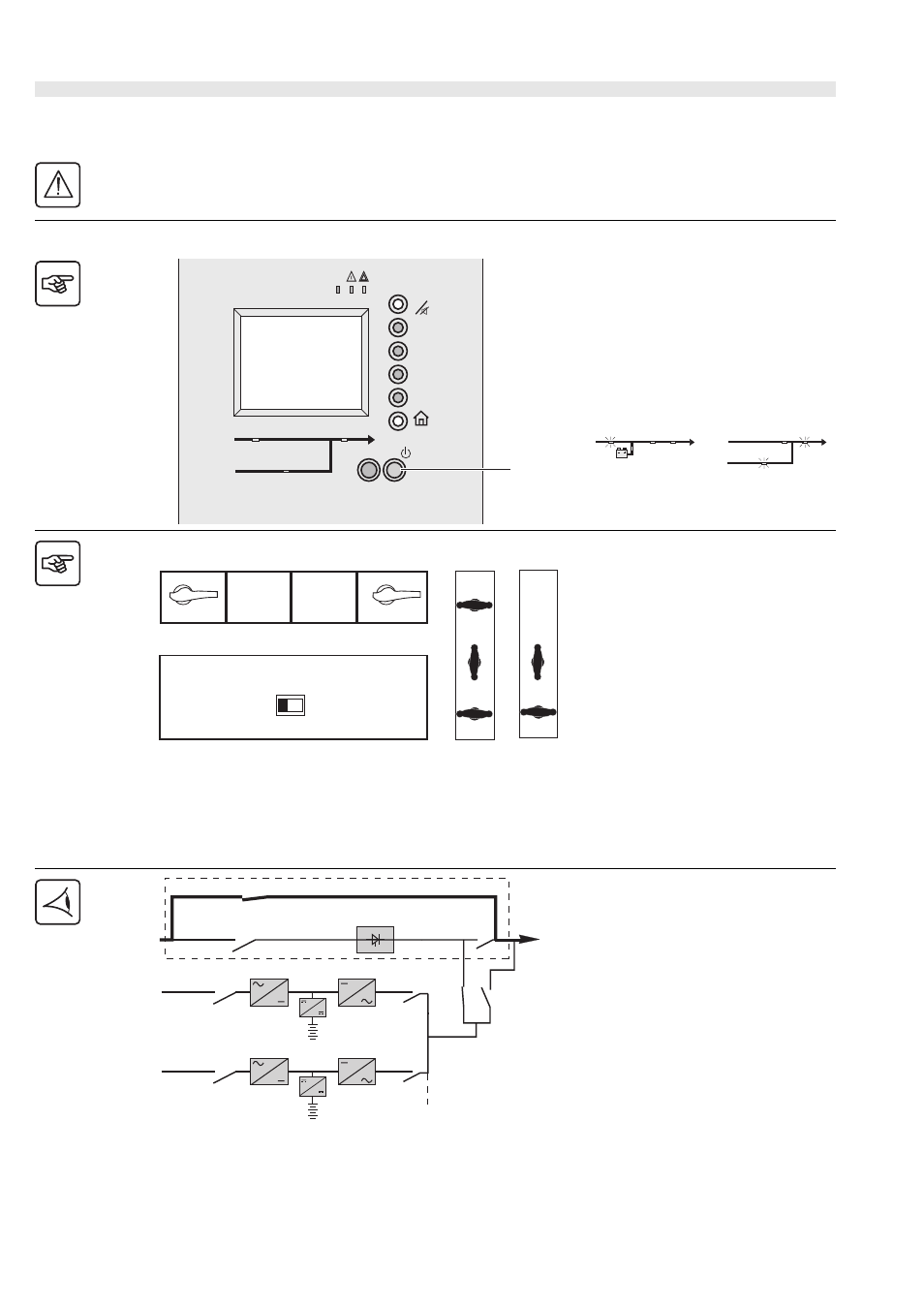

Параллельные ИБП с ячейками статической распределительной коробки и обслуживания статической
респределительной коробки
ИБП должен быть перезапущен или запущен
После выполнения этой задачи нагрузка подается через сеть байпаса.
Ячейка статической
распределительной коробки
1 -
Нажмите кнопку "Остановка"
2 - Подтвердите на дисплее остановку
всех ИБП
Нагрузка подается через сеть байпаса
переменного тока и не является
защищенной.
3 - Откройте дверь.
Ячейка статической
распределительной коробки
4 -
Поверните выключатель Q3BP в
положение "ВКЛ."
5 -
Поверните выключатель Q5N в
положение "ВЫКЛ."
6 -
Поверните выключатель Q4S в
положение "ВЫКЛ."
Для каждой ячейки ИБП
7 -
Поверните выключатель Q5N в
положение "ВЫКЛ."
Ячейки батареи
8 -
Поверните выключатель QF1 в
положение "ВЫКЛ."
Для каждой ячейки ИБП
9 -
Поверните выключатель Q1 в
положение "ВЫКЛ."
Нагрузка подается через сеть байпаса
переменного тока.
I
3s
?
~
1
NORM AC
?
BYPASS AC
2
ИБП Ячейка статической рас
ON
OFF
ON
OFF
ON
OFF
5
ON
OFF
4
ON
OFF
6
QM
Q3BP
Q5N
Q1 Q5N
QF1
OFF ON
OFF
ON
OFF
ON
Q4S
9 7
8
QN
Ячейки ИБП
Ячейки батареи
Ячейка
С.p.k
Ячейка
MNS
Bypass AC
Normal AC
Q4S
Q5N
Q1
Normal AC Q1
Q5N
Q5N
Q3BP
QN QM
Нагрузк
