Возвращение ИБП в обычную сеть переменного тока > Параллельные ИБП >
34020847RU/AF — Страница 41
2.
Обслуживание
ИБП в конверторе частоты параллельно
Двери аппаратуры должны быть открытыми.

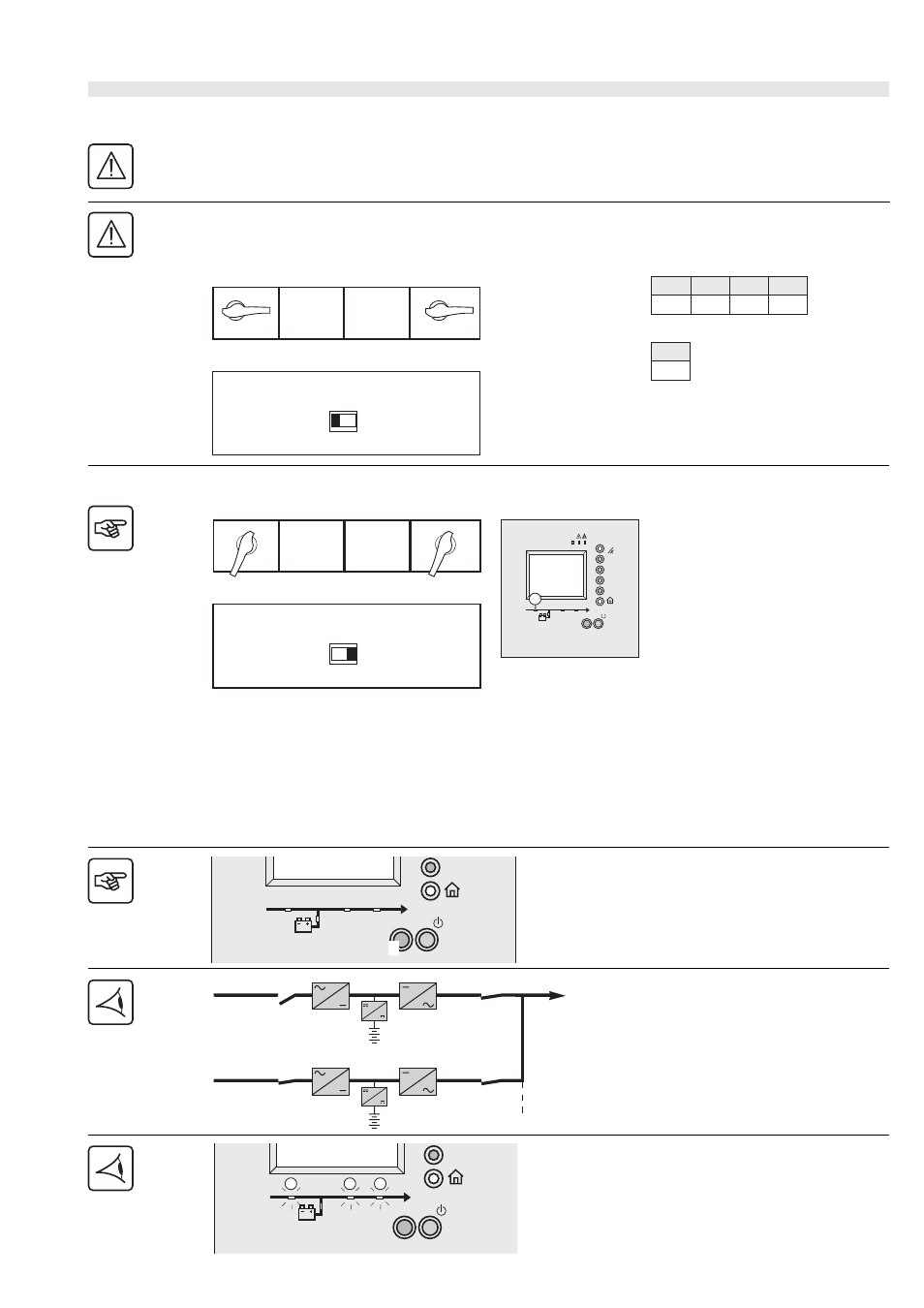

Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях:
1 - Закройте верхний выключатель обычной
сети переменного тока
Для каждой ячейки ИБП:
2 -
Поверните выключатель Q1 в положение
" ВКЛ."
Проверьте, что индикатор "PFC" (1)
светится зеленым
Ячейки батареи:
3 -
Поверните выключатель QF1 в положение
" ВКЛ."
Для каждой ячейки ИБП:
4 -
Поверните выключатель Q5N в положение
" ВКЛ."
Для одной ячейки ИБП:
5 -
Убедитесь, что ИБП установки
высветились на дисплее
6 -
Нажмите кнопку, которая означает
" Подтвердить"
7 - Закройте двери аппаратов
для каждой ячейки ИБП:
8 -
Нажмите кнопку "Пуск"
Нагрузка будет поддерживаться ИБП,
когда их количество будет
достаточным для подключения.
Нагрузка сейчас защищена.
Индикаторы "PFC" (1), "инвертор
работает" (2) и "нагрузка" (3) должны
светиться зеленым.
Q1 Q5N
QF1
OFF ON
OFF
ON
OFF
ON
Ячейки ИБП
Ячейки батареи
Q1 Q5N
OFF OFF
QF1
OFF
Ячейки ИБП
Ячейка батареи
2
3
4
OFF ON
OFF
ON
OFF
ON
I
3s
~
NORM AC
5
1
?
6
Ячейки ИБП
Ячейки батареи
Ячейки ИБП
I
3s
8
NORM AC
Q5N
Q5N Normal AC Q1
Normal AC Q1
Нагрузка
I
3s
1 3 2
NORM AC
