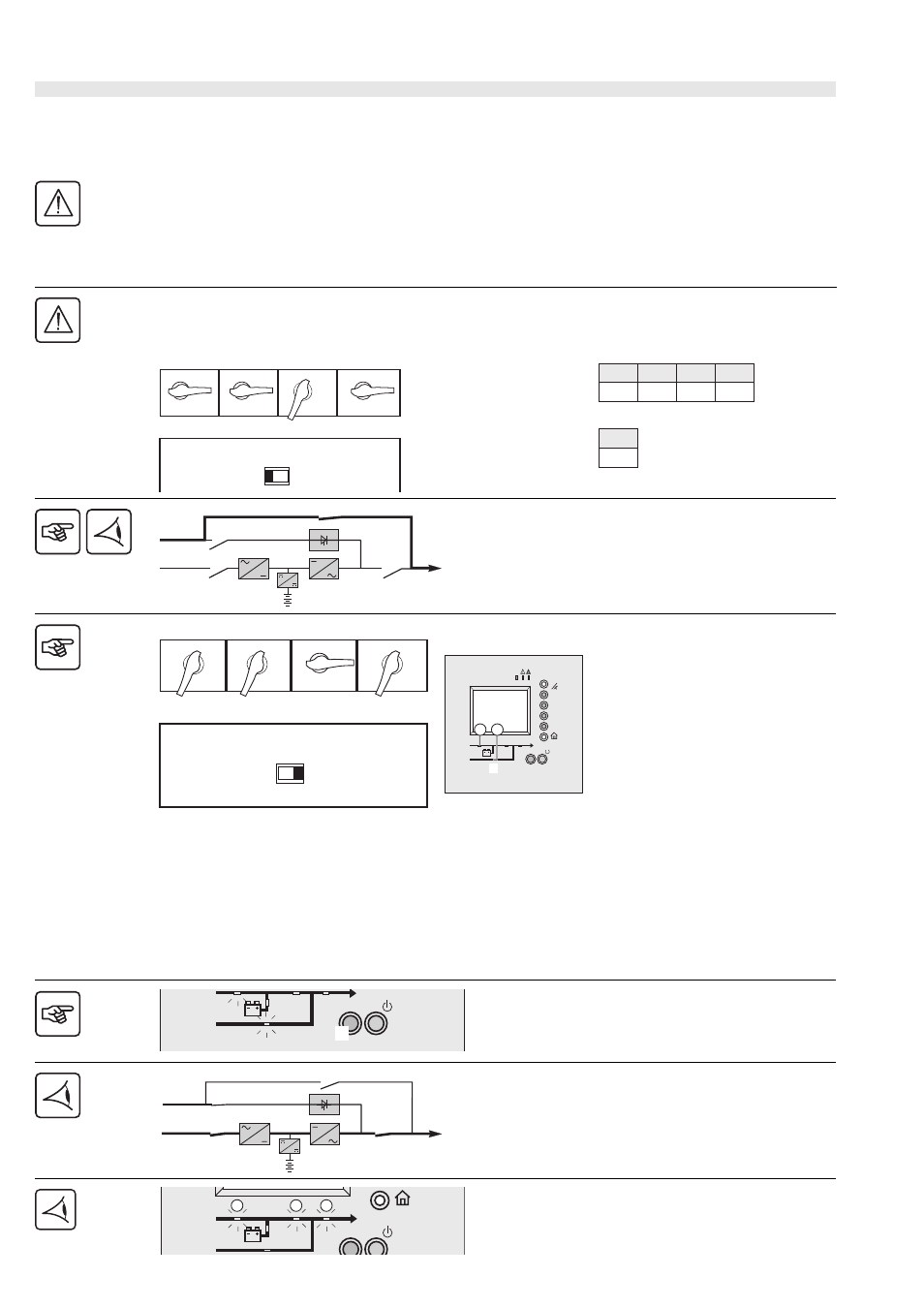

1.
Использование
1.1
Первый пуск в эксплуатацию ИБП
Одинарный или только встроенная воэможность параллельной работы ИБП
Подключение силовых кабелей и кабелей с тонкими жилами должно осуществляться и
проверяться обученным персоналом.
Выключатели входной сети обычных сетей переменного тока и сети байпаса переменного тока должны
быть открытыми.
ИБП должен быть выключен, нагрузка должна быть отключена.
Двери аппаратуры должны быть открытыми.
Перед тем, как начать выполнять последовательность действий, выключатели должны быть в следующих
положениях:
1 - Отключите верхние выключатели
обычных сетей переменного тока и сети
байпаса переменного тока
Нагрузка сейчас поключена
Ячейка ИБП:
2 -
Поверните выключатель Q4S в положение
" ВКЛ."
3 - Поверните выключатель Q5N в положение
" ВКЛ."
Только одинарный ИБП:
4 -
Убедитесь в том, что нагрузка подключена
5 - Проверьте, что индикатор "Байпас" (2)
светится зеленым
Только встроенная воэможность
параллельной работы ИБП:
6 -
Убедитесь, что ИБП высветился на
дисплее.
7 -
Нажмите кнопку, которая означает
" Подтвердить"
8 - Убедитесь в том, что нагрузка подключена
Ячейка ИБП:
9 -
Поверните выключатель Q3BP в
положение "ВЫКЛ."
10 -
Поверните выключатель Q1 в положение
" ВКЛ."
Подождите, пока индикатор "PFC" (1)
засветится зеленым
Ячейки батареи:
11 -
Поверните выключатель QF1 в
положение "ВКЛ."
12 -
Закройте двери аппаратов
Ячейка ИБП:
13 -
Нажмите кнопку "Пуск"
Нагрузка сейчас защищена
Индикаторы "PFC" (1), "инвертор
работает" (2) и "нагрузка" (3) должны
светиться зеленым.
Q1 Q4S Q3BP Q5N
QF1
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF ON
Ячейка ИБП
Ячейки батареи
Q1 Q4S Q3BP Q5N
OFF OFF ON OFF
QF1
OFF
Ячейка ИБП
Ячейка батареи
Bypass AC
Q3BP
Normal AC
Q4S
Q5N Q1
Нагрузка
10
11
2 3
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF ON
9
I
3s
~
NORM AC
BYPASS AC
7 1
?
2
5
6
Ячейка ИБП
Ячейки батареи
Ячейка ИБП
I
3s
13
NORM
AC
BYPASS
AC
Bypass AC
Q3BP
Normal AC
Q4S
Q5N Q1
Нагрузка
I
1 3 2
NORM AC
BYPASS AC
