APC 7000 - Инструкция (Страница 33)

Изолируйте установку > Параллельные ИБП >
34020847RU/AF — Страница 33
2.
Обслуживание

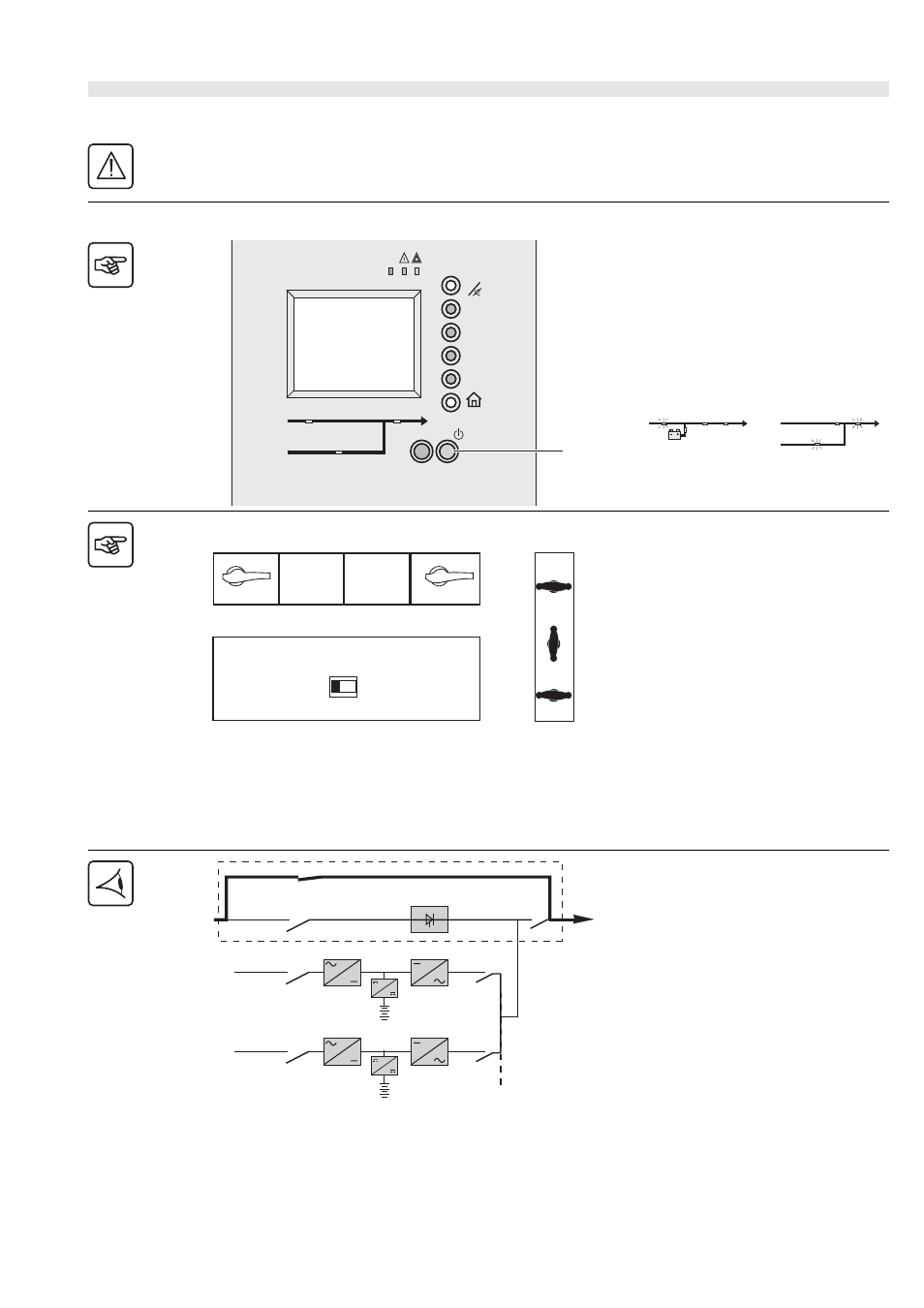

Параллельные ИБП с ячейкой статической распределительной коробки
ИБП должен быть перезапущен или запущен
После выполнения этой задачи нагрузка подается через сеть байпаса.
Ячейка статической
распределительной коробки
1 -
Нажмите кнопку "Остановка"
2 - Подтвердите на дисплее остановку
всех ИБП
Нагрузка подается через сеть байпаса
переменного тока и не является
защищенной.
3 - Откройте дверь.
Ячейка статической
распределительной коробки
4 -
Поверните выключатель Q3BP в
положение "ВКЛ."
5 -
Поверните выключатель Q5N в
положение "ВЫКЛ."
6 -
Поверните выключатель Q4S в
положение "ВЫКЛ."
Для каждой ячейки ИБП
7 -
Поверните выключатель Q5N в
положение "ВЫКЛ."
Ячейки батареи
8 -
Поверните выключатель QF1 в
положение "ВЫКЛ."
Для каждой ячейки ИБП
9 -
Поверните выключатель Q1 в
положение "ВЫКЛ."
Нагрузка подается через сеть байпаса
переменного тока.
I
3s
?
~
1
NORM AC
?
BYPASS
AC
2
ИБП Ячейка статической рас
ON
OFF
ON
OFF Q3BP
Q5N
Q1 Q5N
QF1
OFF ON
OFF
ON
OFF
ON
Q4S
ON
OFF
9 7
8
6
4
5
Ячейки ИБП
Ячейки батареи
Ячейка
С.p.k
Bypass AC
Normal AC
Q4S Q5N
Q1
Normal AC Q1 Q5N
Q5N
Q3BP
Нагрузка
