7.12
Наушники
■ Одиночный наушник EP-820AS
• Используется совместно с
приемником/конференц-пультом
• Качество звучания Hi-Fi
• Стереофоническая вилка Ø3,5 мм
• 32 Ом (наконечник и гильза, кольцо не
подключено)
• Частотная характеристика: от 50 Гц до 20 кГц
• Чувствительность: ≥102 дБА/1 мВ
■ Одиночный наушник EP-820BS
• Используется совместно с
приемником/конференц-пультом
• Качество звучания Hi-Fi
• Стереофоническая вилка Ø 3,5 мм
• 32 Ом (наконечник и гильза, кольцо не
подключено)
• Частотная характеристика: от 20 Гц до 20 кГц
• Чувствительность: ≥108 дБА/1 мВ
•
■ Одиночный наушник EP-828
• Используется совместно с
приемником/конференц-пультом
• Качество звучания Hi-Fi
• Стереофоническая вилка Ø 3,5 мм
• 32 Ом (наконечник и гильза, кольцо не
подключено)
• Частотная характеристика: от 20 Гц до 20 кГц
• Чувствительность: ≥108 дБА/1 мВ
• Встроенный механический переключатель
•
■ Наушники капельного типа EP-920BS
• Используется совместно с
приемником/конференц-пультом
• Качество звучания Hi-Fi
• Стереофоническая вилка 16 Ом Ч 2, Ш3,5 мм
• Частотная характеристика: от 50 Гц до 20 кГц
• Чувствительность: ≥108 дБА/1 мВ
•
■ Головные телефоны HCS-5100PA/PB
• Используется совместно с
приемником/конференц-пультом
• Качество звучания Hi-Fi
• Стереофоническая вилка 32 Ом Ч 2, Ш3,5 мм
• Частотная характеристика: от 20 Гц до 20 кГц
• Чувствительность: ≥108 дБА/1 мВ
7.13

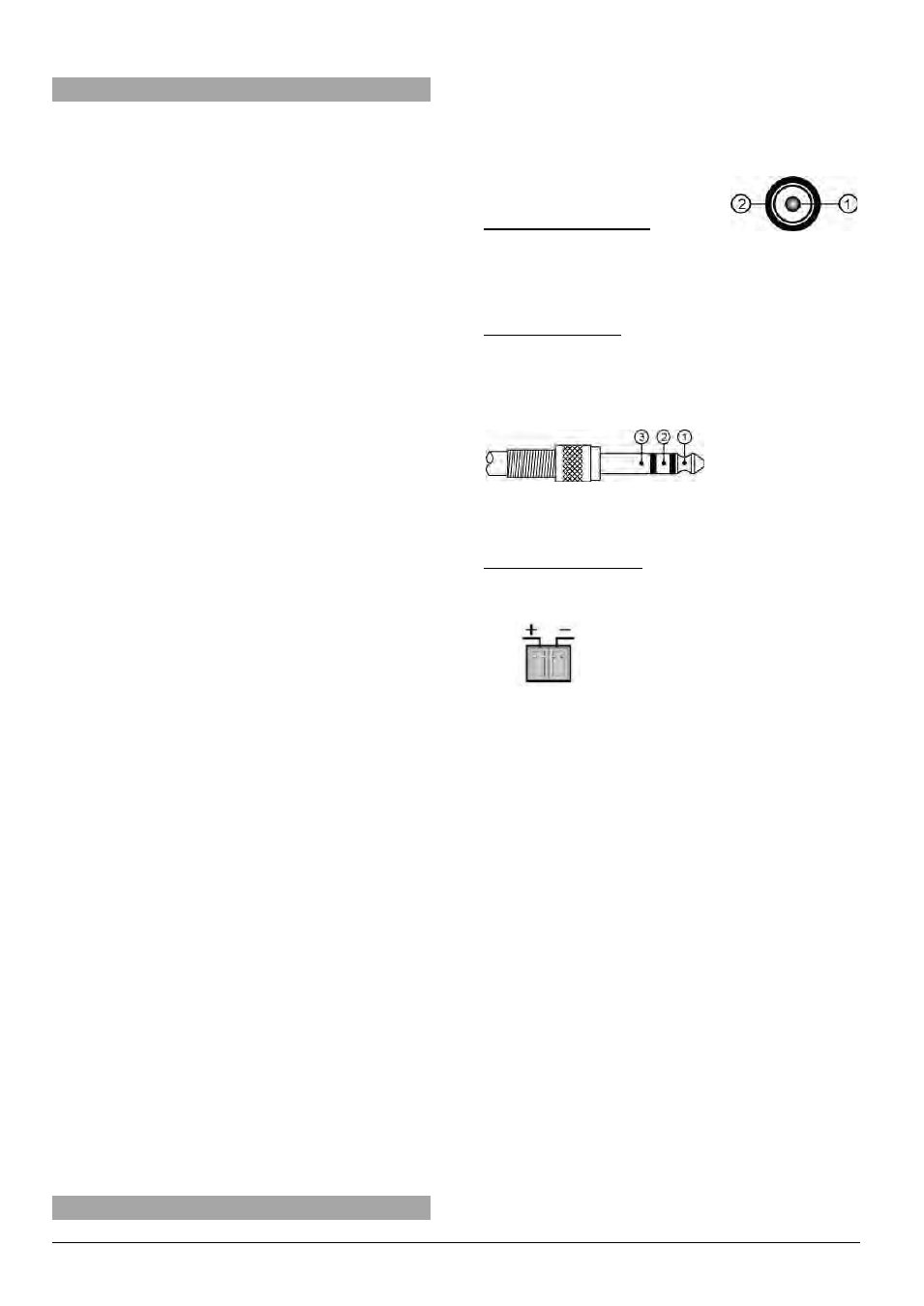

Подробности подсоединения
■
Сетевые шнуры
Синий Нейтраль
Коричневый Напряжение
Зеленый/Желтый Заземление/Общий
■
Звуковые кабели
Разъем Chinch (вилка)
Контакт 
«+
» сигнала
Контакт  заземление
■
Наушники
Мини-вилка 3,5 мм
Наконечник  сигнал, левый канал
Кольцо  сигнал, правый канал
Гильза  заземление/экран
■
Аварийный выключатель
Блок съемных клемм
Подсоедините аварийный выключатель к клеммам
«+», «–».
СИГНАЛ ТРЕВОГИ
(ALARM)
