Подключение к центральному блоку
Подключите трансивер к центральному блоку с
помощью специализированного
6-
контактного
высокоскоростного кабеля на 100 Мбит/с (см. рис.
3.31).

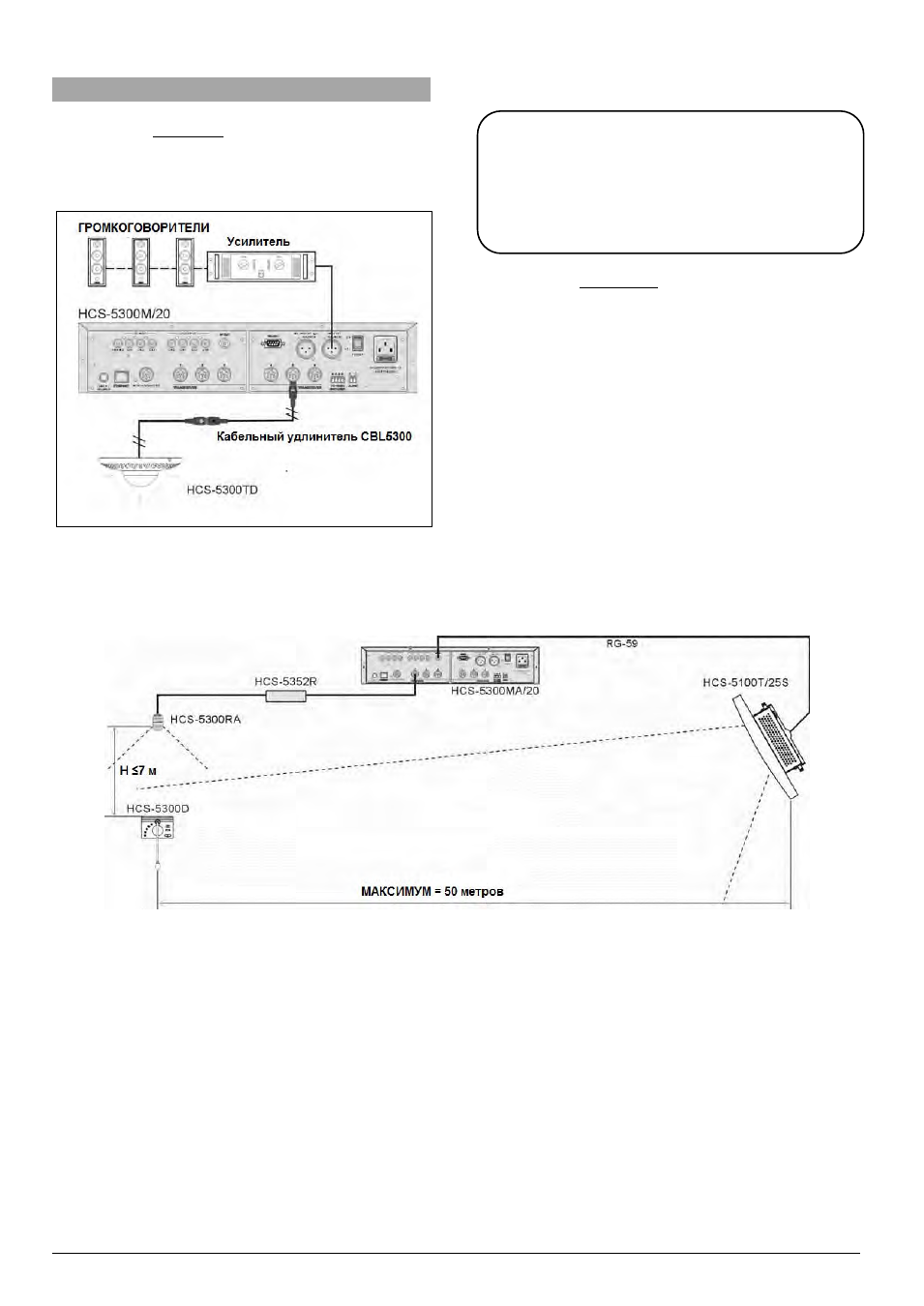

Рис. 3.31. Подключение цифрового инфракрасного
трансивера к центральному блоку конференц-системы
Подключите приемник к центральному блоку с
помощью кабельного сплиттера HCS-5352R (см. рис.
3.32).
Рис. 3.32. Подключение цифрового инфракрасного приемника к центральному блоку конференц-системы
Примечание:
 Убедиться в правильности подсоединения
кабеля можно по свечению индикатора на
трансивере. Если индикатор не светится,
подсоединения кабеля ненадежно, или возможно
короткое замыкание.
