41
3.4.3
Планирование маршрута от
центрального блока до трансивера
3.4.3.1
Предупреждения относительно
подсоединения кабелей
■ Расстояния между центральным блоком и
каждым из трансиверов должно быть
одинаковым
Если зоны обслуживания двух трансиверов
перекрываются, конференц-пульт может принимать
инфракрасные сигналы более чем от одного
трансивера. Как описывается в подразделе 1.4.5,
возникнет
эффект перекрытия или эффект
многолучёвости: интенсивность принимаемых сигналов
повышается, если оба сигнала имеют одну и ту же фазу;
однако если принимаемые сигналы находятся в
противофазе, их интенсивность ослабнет.
Чтобы
предотвратить возникновение эффекта
многолучёвости, расстояние между центральным
блоком и всеми трансиверами должно быть равным. Как
показано на следующем рисунке, все кабели для «A»
должны быть идентичны по длине, если трансиверы
установлены в одном и том же пространстве.

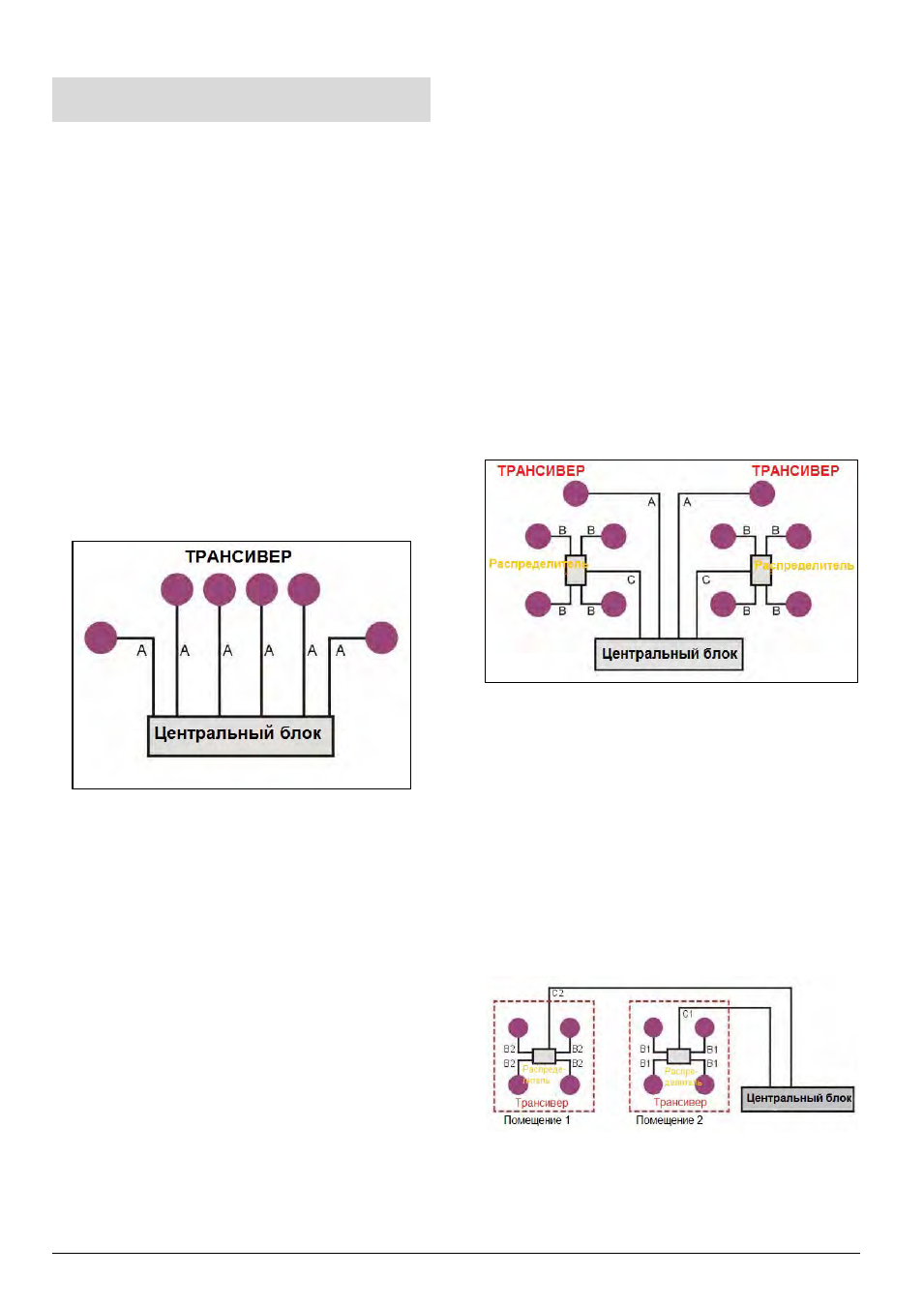

Рис. 3.21. Без использования распределителей
длины всех кабелей должны быть равны
■
Длина кабелей между центральным блоком и
трансивером не должно превышать 60 м
Длина кабеля A на предыдущем рисунке не должна
превышать 60 м.
■
Избегайте параллельной прокладки силовых
кабелей (кабелей высокого напряжения) и
кабелей между инфракрасными трансиверами
и центральным блоком
Связь между инфракрасными трансиверами и
центральным блоком может нарушаться высоким
напряжением. Чтобы свести к минимуму опасность
помех, избегайте параллельной прокладки кабелей
вместе с высоковольтным кабелем (в том числе
сетевыми кабелями). Если избежать этого невозможно,
пожалуйста, экранируйте кабели с помощью железных
труб.
3.4.3.2
Использование распределителя
При использовании распределителей не следует
пользоваться более чем одним распределителем
в одном ответвлении, или это приведет к
возрастанию потерь высокочастотного сигнала и
может привести к сбою системы.
Подключения к трансиверам как с
распределителями в ответвлениях, так и без них,
могут работать в рамках одной системы, однако
длины кабелей до центрального блока должны
быть равны, как это показано на рис. 3.22 и 3.23.
При установке в одном конференц-зале:
•
Все длины кабелей A должны быть равны;
• Все длины кабелей B должны быть равны;
• Все длины кабелей C должны быть равны;
• Кроме того, A=B+C.
Рис. 3.22. План маршрута от центрального блока
до трансивера с распределителями для одного
конфреренц-зала
При установке в нескольких помещениях длины
кабелей в разные помещения не обязательно
должны быть равны.
• Все длины кабелей B1 должны быть равны;
• Все длины кабелей B2 должны быть равны;
• C1 и C2 предназначены для разных помещений
и не должны быть обязательно равны;
• B1 и B2 предназначены для разных помещений
и не должны быть обязательно равны;
Рис. 3.23. План маршрута от центрального блока
до трансиверов с распределителями в разных
помещениях
