3.5.1.4
Монтаж на стене (регулируемый угол)
Цифровой инфракрасный трансивер HCS-5300TD
Винт M3
Кронштейн для настенного монтажа (с гибкой трубкой)
Стена

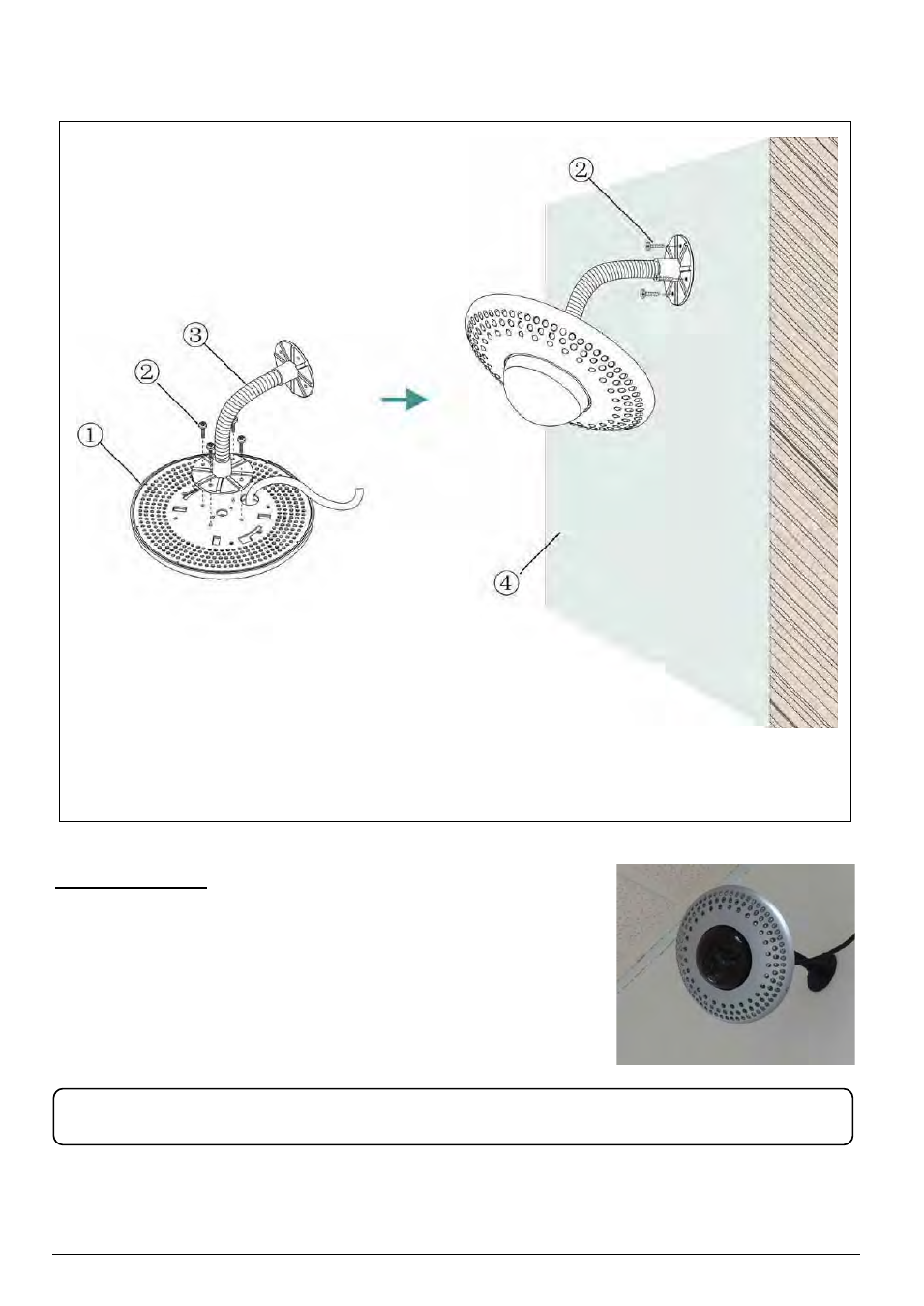

Рис. 3.27. Монтаж
цифрового инфракрасного трансивера
HCS-5300TD
на стене
Процедура монтажа:
Шаг 1: Закрепите цифровой инфракрасный трансивер HCS-5300TD на
кронштейне для настенного монтажа с помощью винтов M3;
Шаг 2: Расположите кронштейн для настенного монтажа в соответствии с
местом установки HCS-5300TD и разметьте положение отверстий для
сверления. Просверлите в стене четыре отверстия (диаметр 5 мм,
глубина 30 мм);
Шаг 3: Вставьте в монтажные отверстия в стене резиновые заглушки;
Шаг 4: Закрепите кронштейн для настенного монтажа на стене с помощью
винтов M3.
ПРЕДОСТЕРЕЖЕНИЕ:
Данный метод установки применим при толщине потолка, превышающей длину резиновой заглушки.
