61
Раздел 5: Аксессуары
5.1
Цифровой ИК коммутатор конференц-зала
5.1.1
Функции и индикация

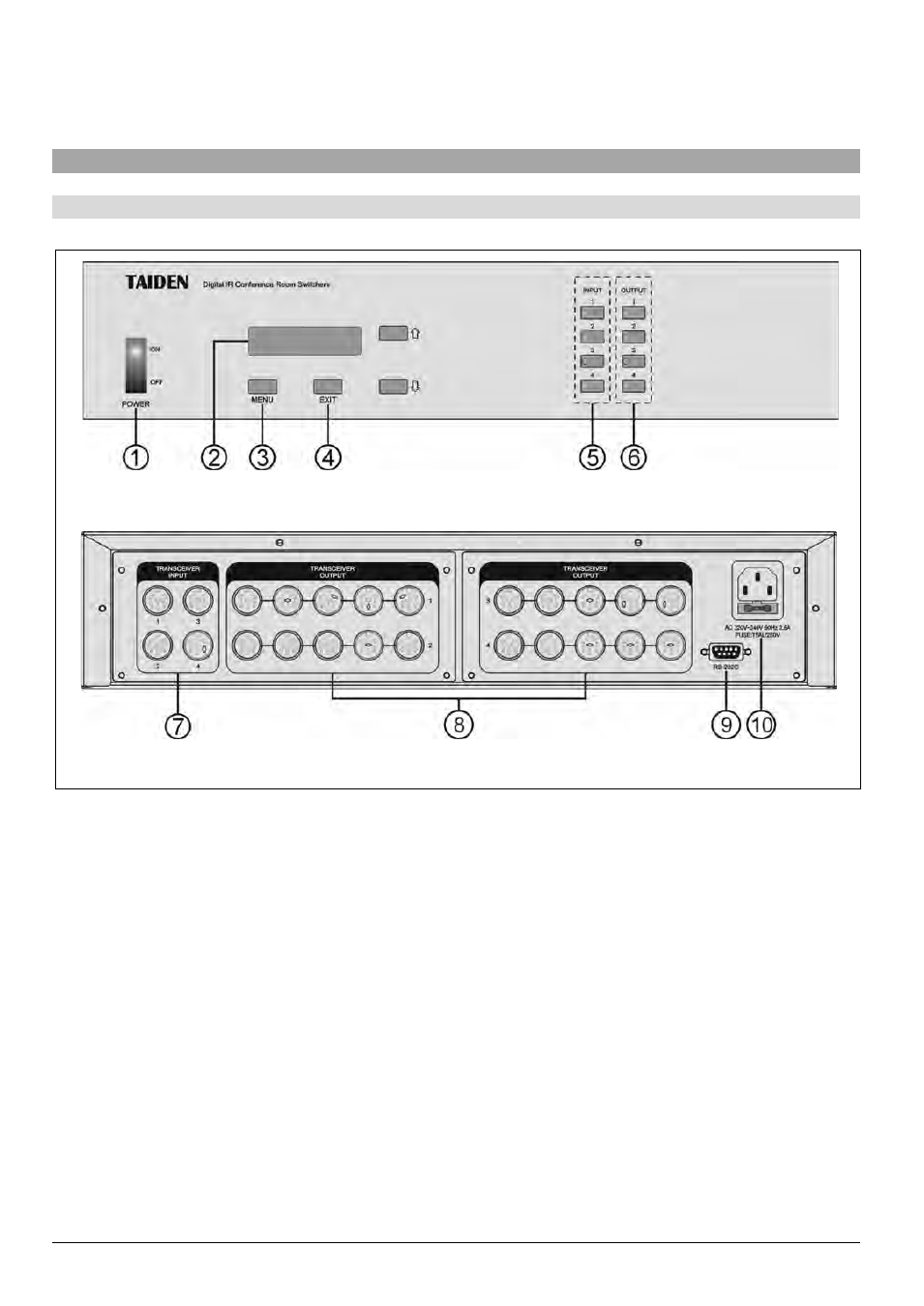

Передняя панель HCS-5300MX
Задняя панель HCS-5300MX
Рис. 5.1. Цифровой ИК коммутатор конференц-зала HCS-5300MX
1.
Сетевой выключатель
2. 16×2-
сегментный ЖК-дисплей
3.
Кнопка «MENU»
■ На ЖК-дисплей выводится версия встроенного
программного обеспечения.
4.
Кнопка «EXIT»
■ На ЖК дисплей выводится текущее состояние
входных каналов и групп выходов
5.
Селекторы выбора входных каналов с
индикаторами (1 … 4)
6.
Селекторы выбора выходных групп с
индикаторами (1 … 4)
7.
Входные каналы (1 … 4)
■ Для подключения к основному блоку цифровой
ИК беспроводной системы HCS-5300M.
8.
Выходные группы (группа 1 … 4, 5 выходов на
группу)
■ Возможно подключение до 20 трансиверов.
9.
Порт RS-232
■ COM-порт предназначен для подключения к
центральной системе управления для
централизованного управления.
10.
Вход электропитания
