Монтаж на треножнике (регулируемый угол)
Цифровой инфракрасный трансивер HCS-5300TD
Винт M3
Кронштейн для настенного монтажа (с гибкой трубкой)
Статор для монтажа на треножнике
Треножник HCS-5300TZJ (поставляется по отдельному заказу)

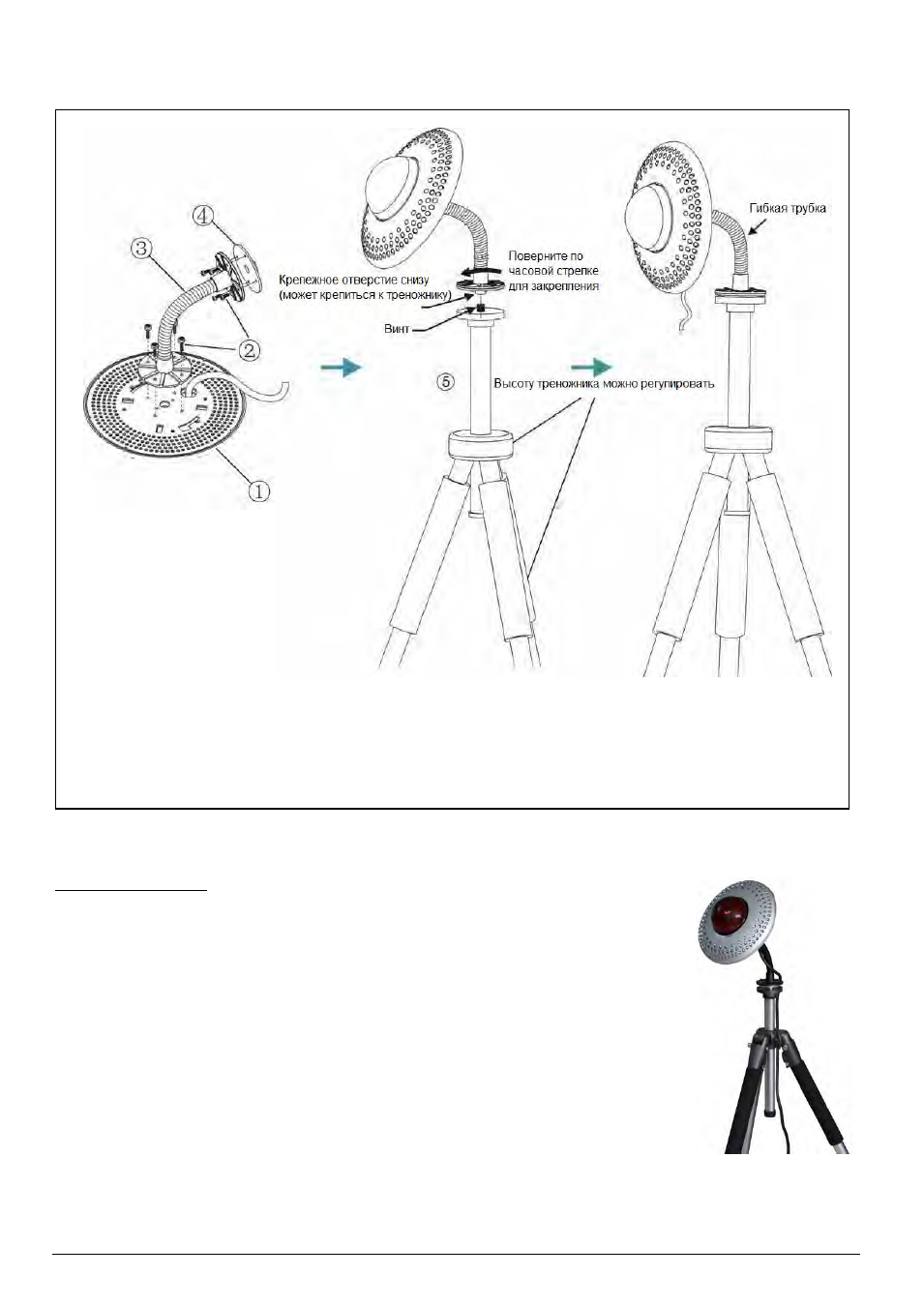

Рис. 3.26. Монтаж цифрового инфракрасного трансивера HCS-5300TD на треножнике
Процедура монтажа:
Шаг 1: Закрепите цифровой инфракрасный трансивер HCS-5300TD на кронштейне для
настенного монтажа с помощью винтов M3;
Шаг 2: Закрепите статор для монтажа на треножника с другой стороны кронштейна для
настенного монтажа с помощью винтов M3;
Шаг 3: Совместите монтажное отверстие снизу статора для монтажа на треножнике с
винтом M10 на треножнике;
Шаг 4: Закрепите трансивер, повернув его по часовой стрелке.
