5
1.3
Технология системы
1.3.1
Основные понятия
Состав компонентов цифровой инфракрасной
беспроводной системы HCS-5300 приведен на рис.
1.2.
Она состоит из:
■ Цифровых инфракрасных беспроводных
конференц-пультов для участников
■ Центрального блока для управления
конференц-системой
■ Цифровых инфракрасных трансиверов для
подключения к центральному блоку
Центральный блок цифровой инфракрасный
беспроводной конференц-системы преобразует
звуковой сигнал и/или управляет выходными
сигналами несущих частот, которые передаются в
цифровые инфракрасные трансиверы. В
цифровых инфракрасных трансиверах несущие
частоты
преобразуются в модулированное
инфракрасное излучение, которое передается на
все инфракрасные конференц-пульты. Кроме того,
инфракрасные трансиверы принимают сигналы от
каждого из беспроводных конференц-пультов и
преобразуют их в звуковые или управляющие
сигналы, которые передаются в центральный блок.

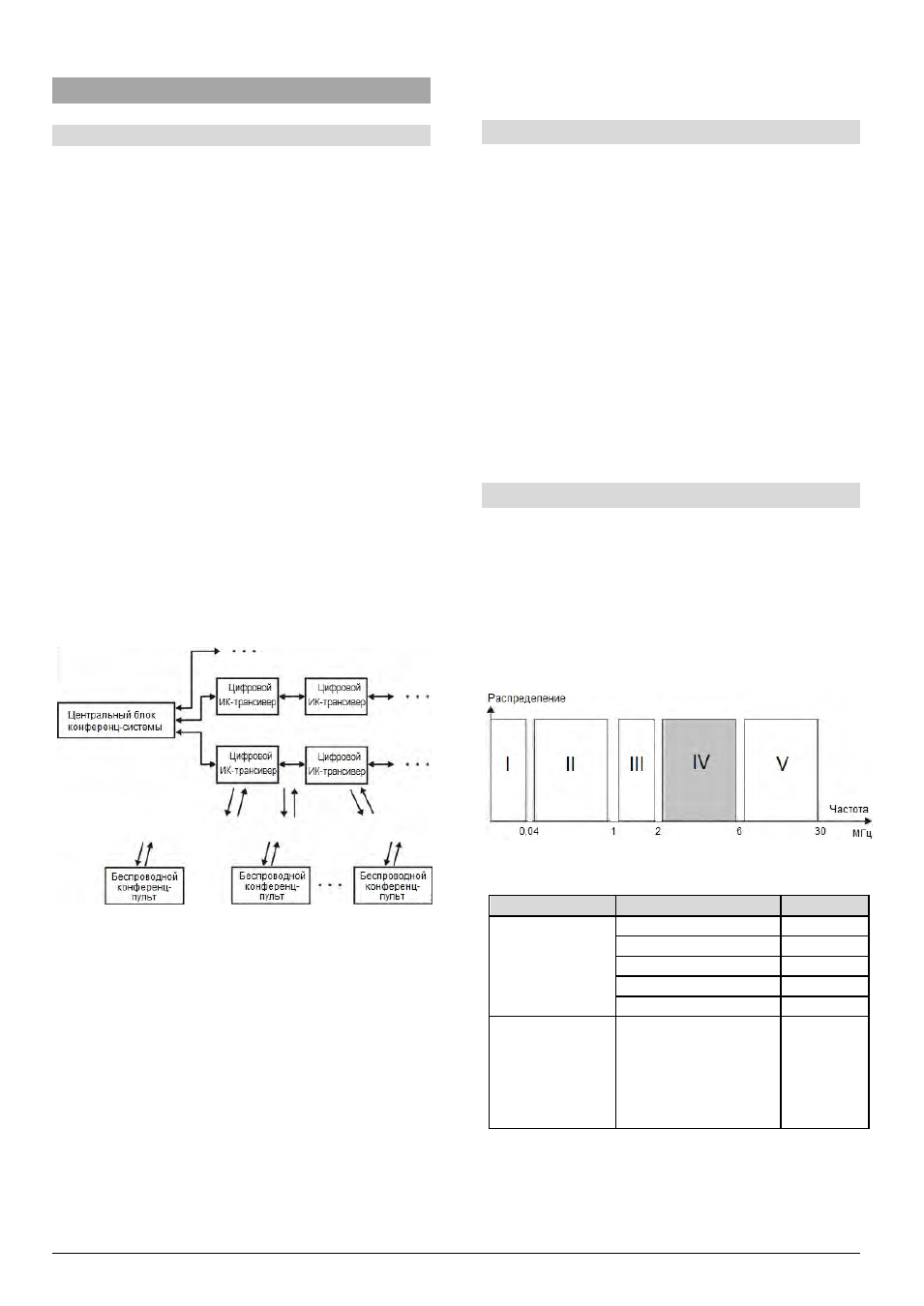

Рис. 1.2. Основные понятия системы
1.3.2
ИК-излучение
Звуковые и управляющие сигналы в HCS-5300
передаются в виде модулированного
инфракрасного излучения. Оно является частью
электромагнитного спектра, который состоит из
видимого света, радиоволн и излучений других
типов. В сравнении с длиной волны видимого
света его длина волны больше.
Инфракрасный свет не способен проходить через
непроницаемые стены и потолки, что гарантирует
конфиденциальность встречи путем
предотвращения возможности перехвата или
постороннего вмешательства. Кроме того,
инфракрасный свет не сопровождается
излучением радиосигналов, и лицензия на работу
инфракрасных систем не требуется.
1.3.3
Несущие частоты и каналы
В цифровой конференц-системе TAIDEN HCS-
5300
применяется полоса частот 2…8 МГц
(
диапазон BAND IV согласно IEC 61603),
изображенная на рис. 1.3. Эта полоса частот
подходит для передачи широкополосного звука и
сопутствующих сигналов. HCS-5300 использует 6
частотных позиций диапазона
BAND IV
(
пожалуйста, см. таблицу 1.1).
Рис. 1.3. Стандартная полоса частот системы
HCS-5300
Направление Канал Частота
От конференц-
пульта в
центральный
блок через
трансивер
Аудиоканал 1
4,3
МГц
Аудиоканал 2
4,8
МГц
Аудиоканал 3
5,8
МГц
Аудиоканал 4
6,3
МГц
Канал управления
3,8
МГц
От
центрального
блока в
конференц-
пульт через
трансивер
Основной звуковой
сигнал конференции +
звуковой сигнал
перевода
(1-3) +
управляющий сигнал
2,333
МГц
Таблица 1.1. Каналы и соответствующие частоты в
системе HCS-5300
