48
3.5.3
Установка HCS-5300TDS
 Крепежный болт с наконечником под расклепку M6×60
 Винт M4 (M4×40) и гайка
 Регулируемая пользователем подвеска (см. требования на рис. 3.30) или подвеска HCS-5300TDP
(произвольная длина)
 Винт M3×12
 Твердый потолок (например, бетонный)

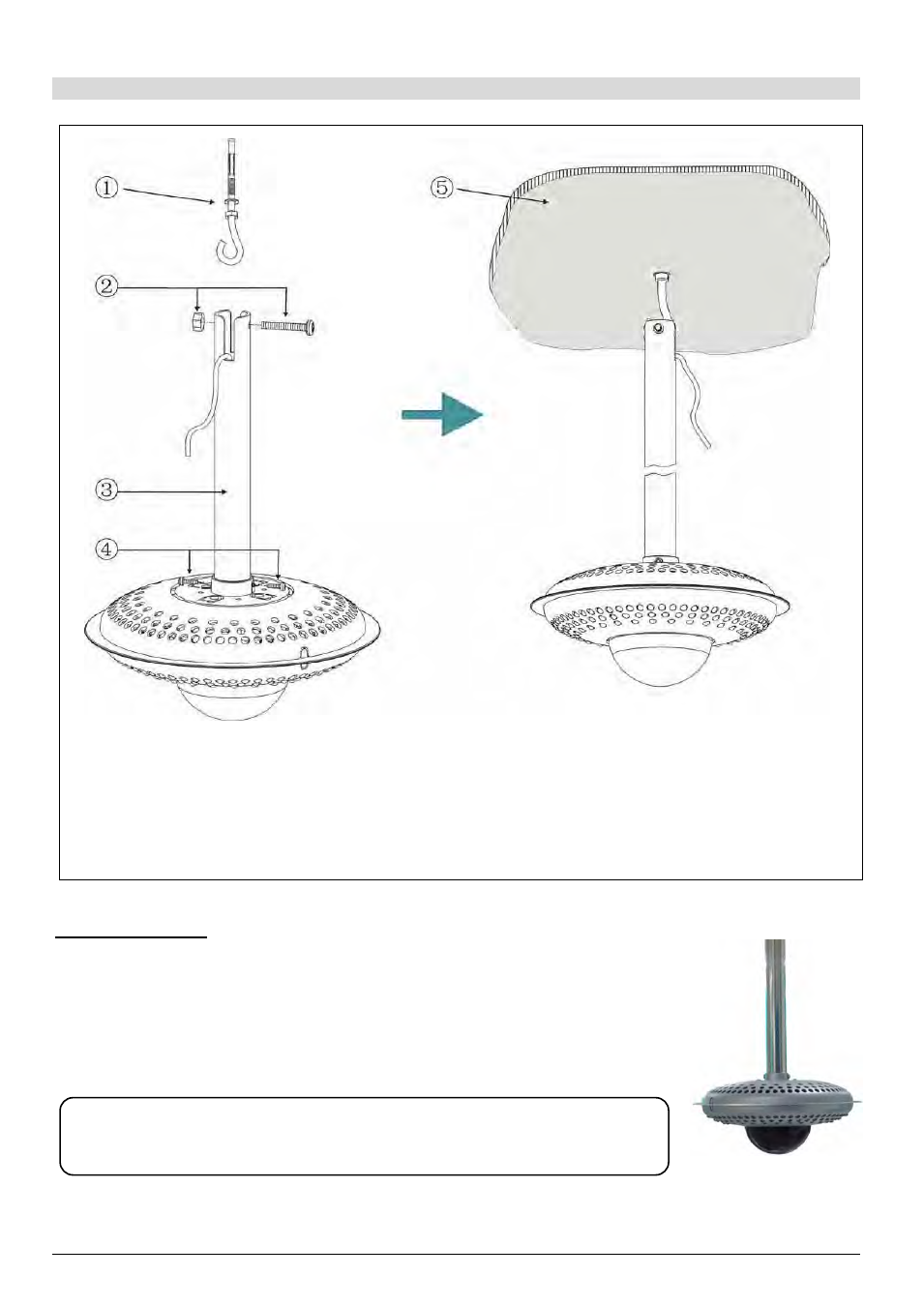

Рис. 3.29. Монтаж цифрового инфракрасного трансивера
HCS-5300TDS
на подвеске
Процедура монтажа:
Шаг 1: Закрепите крепежный болт M6×60 с наконечником под расклепку в твердом
потолке (например, бетонном);
Шаг 2: Закрепите цифровой инфракрасный трансивер HCS-5300TD на подвеске с
помощью винтов M3×12;
Шаг 3: Проденьте винт M4 сквозь монтажное отверстие в верхней части подвески
и закрепите его с помощью гайки M4;
Шаг 4: Подвесьте сборку на крепежном болте M6 с наконечником под расклепку.
ПРЕДОСТЕРЕЖЕНИЕ:
 Данный метод установки применим для твердых потолков при толщине потолка,
превышающей длину винта М6.
