38
3.4.2
Планирование расположения
цифрового инфракрасного трансивера
Зона покрытия цифрового инфракрасного
трансивера определяется расстоянием между
трансивером и конференц-пультом. Выберите
трансивер подходящего типа в соответствии с
высотой конференц-зала, установите его в
соответствующее положение и разместите все
конференц-пульты в пределах зоны покрытия.
3.4.2.1
Процедура планирования расположения
трансивера
1.
Определите необходимый рабочий участок,
например, зону использования конференц-
пультов;

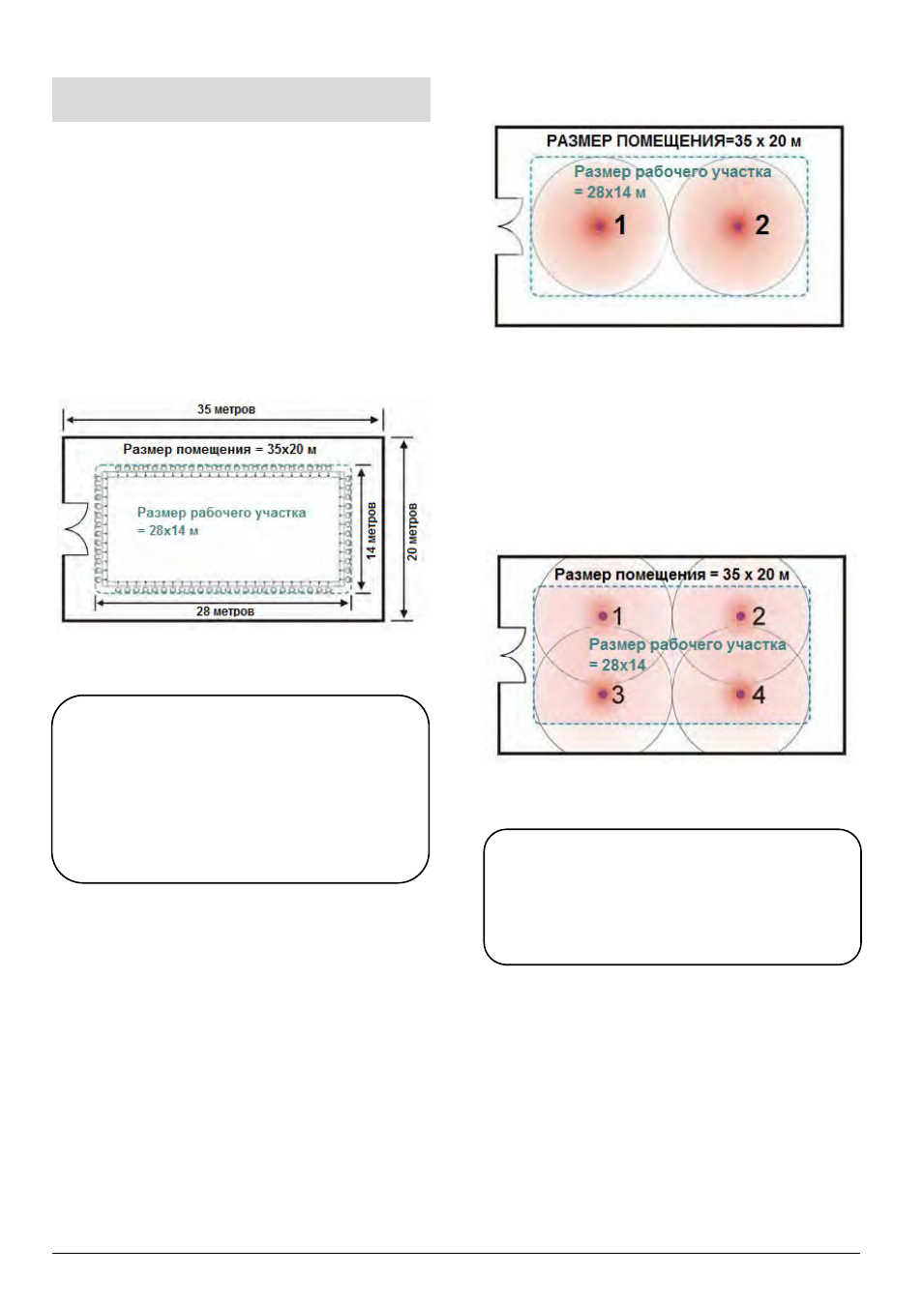

Рис. 3.12. Площадь помещения и площадь
необходимого рабочего участка
2.
Выберите трансивер соответствующего типа в
соответствии с высотой конференц-зала и
определите зону покрытия одного трансивера (см.
рис. 3.5).
3.
Запланируйте соответствующее расположение
трансиверов в зависимости от зоны покрытия
одного трансивера и убедитесь в том, что они
способны покрыть рабочую зону системы;
Рис. 3.13. Два трансивера не способны покрыть
всю рабочую зону
Очевидно, что только два трансивера не способны
полностью покрыть рабочую зону системы.
По этой причине мы выбираем четыре трансивера
и располагаем их в конференц-зале равномерно.
Эффект перекрытия на границе каждого из
трансиверов покроет все теневые участки (см.
подраздел 1.4.5).
Рис. 3.14. Четыре трансивера покрывают всю
рабочую зону
4.
Определите положение центрального блока и
распределителей (если они используются).
Запланируйте маршруты между трансиверами и
центральным блоком в соответствии с указаниями
раздела 3.4.3. Приступайте к кабельным
соединениям.
Примечание:
 В большинстве случаев зона покрытия
инфракрасного сигнала меньше, чем общая
площадь конференц-зала. Таким образом,
прежде всего, определите площадь
необходимой рабочей зоны и положение
конференц-пультов. Примечание:
 Расстояния между основным модулем и
каждым из трансиверов должно быть
одинаковым, чтобы предотвратить эффект
многолучёвости.
