Функции и индикация
3.2.1
Цифровой инфракрасный трансивер

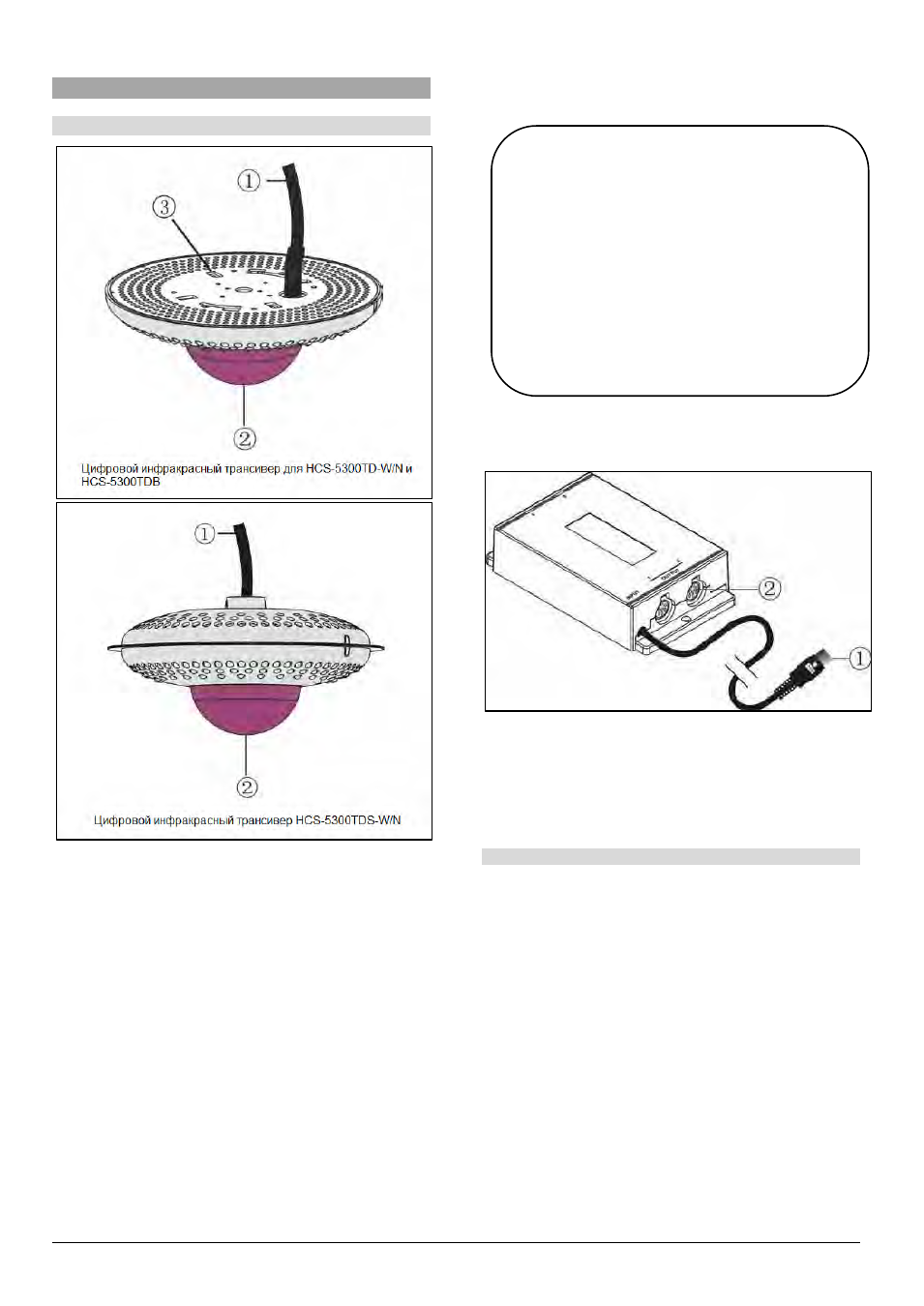

Рис. 3.1. Цифровой инфракрасный трансивер
HCS-5300T
Рис. 3.1:
1.
Кабель CBL-5300 (2 метра)
2.
Индикатор подачи электропитания
3.
Четыре переключателя для выбора зоны
облучения
Рис. 3.2 Кабельный сплиттер для трансивера HCS-5352
Рис. 3.2:
1.
К интерфейсу трансивера на центральном
блоке
2.
Четыре интерфейса трансивера
Примечание:
 Цифровой инфракрасный трансивер
HCS-
5300TDS-W/N
оснащен четырьмя встроенными
переключателями для выбора зоны облучения.
Они установлены в положение включения
«ON»
на предприятии-изготовителе. При
необходимости в практических условиях
снимите, пожалуйста, верхнюю крышку и
отключите одну или более зон облучения
путем выбора соответствующих
переключателей.
