44
3.5.1.2
Потолочный монтаж
Шуруп M3
Монтажный кронштейн для твердого потолка
Резиновая заглушка
Твердый потолок (например, бетонный)
Цифровой инфракрасный трансивер HCS-5300TD

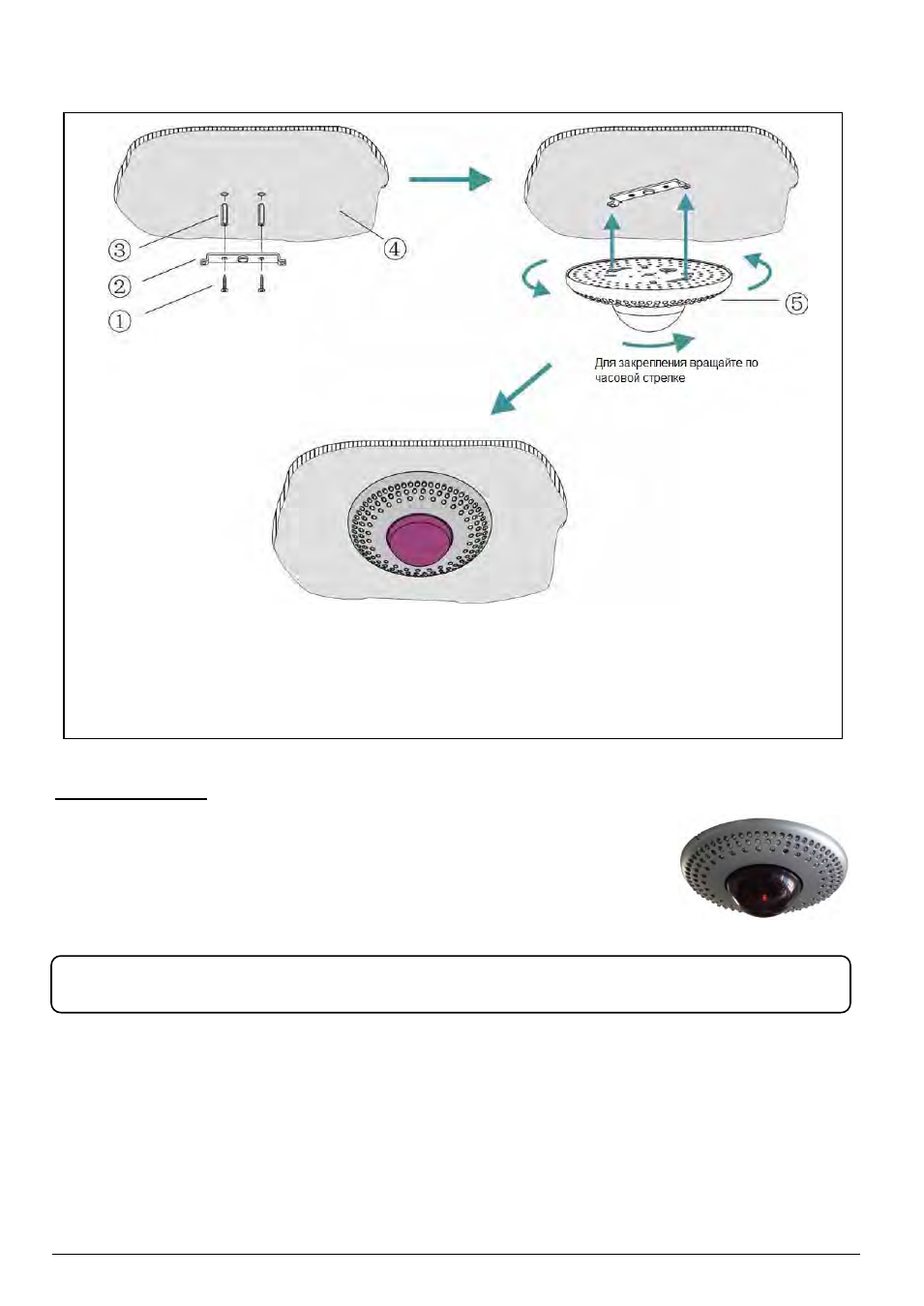

Рис. 3.25. Монтаж цифрового инфракрасного трансивера HCS-5300TD на потолке
Процедура монтажа:
Шаг 1: Установите монтажный кронштейн на потолке в соответствии с местом
установки HCS-5300TD и разметьте позиции для сверления отверстий.
Просверлите в потолке два отверстия (диаметр 5 мм, глубина 30 мм).
Шаг 2: Вставьте в монтажные отверстия в потолке резиновые заглушки;
Шаг 3: Закрепите монтажный кронштейн в потолке шурупами M3;
Шаг 4: Вставьте гнезда цифрового инфракрасного трансивера HCS-5300TD в
монтажный кронштейн для твердого потолка и закрепите его, повернув по часовой стрелке.
ПРЕДОСТЕРЕЖЕНИЕ:
Данный метод установки применим при толщине потолка, превышающей длину резиновой заглушки.
