Первые шаги в работе с TNC 620
1.3
Программирование первой части
1
58
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Создание программы циклов

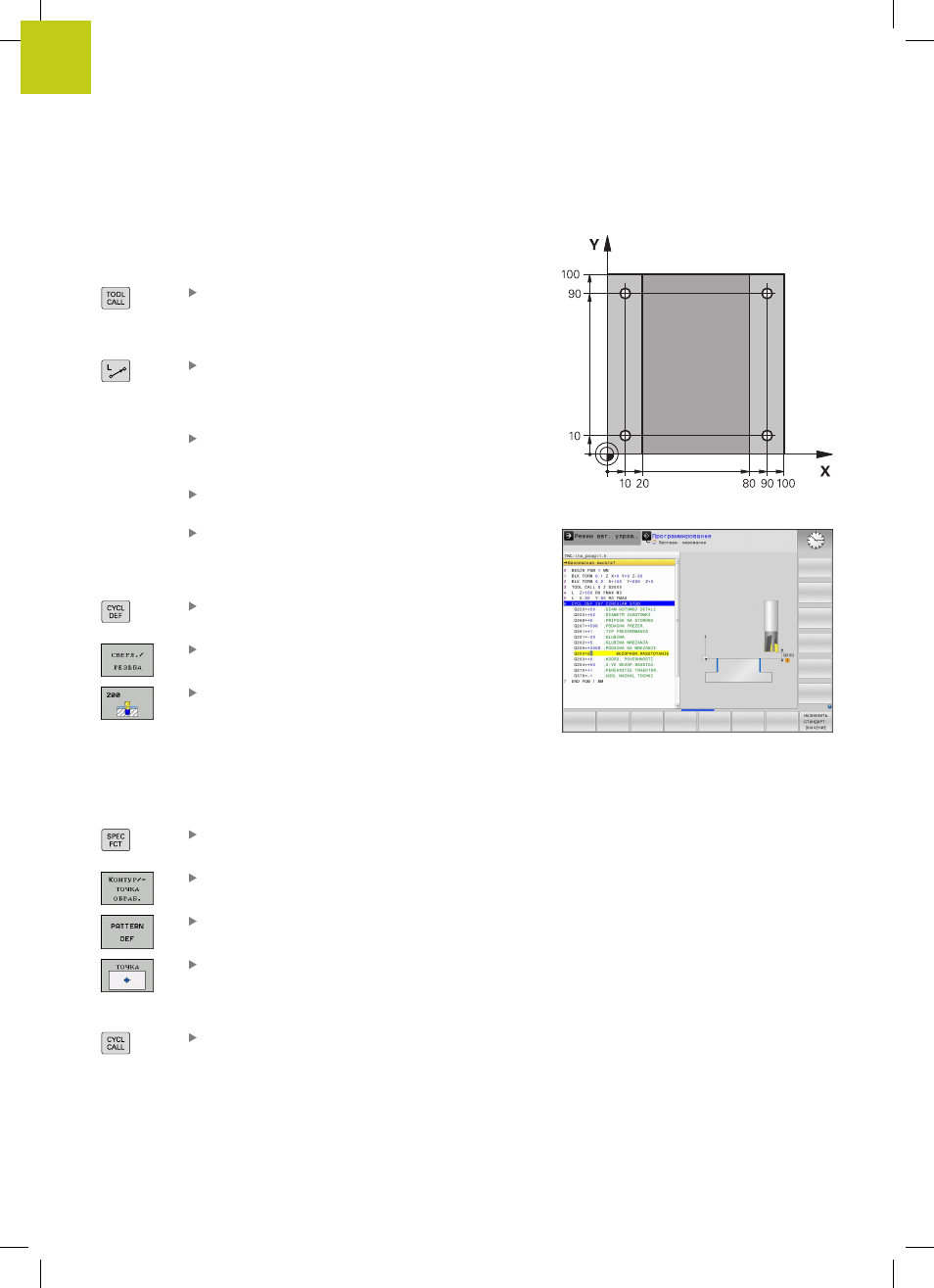

Отверстия, показанные на рисунке справа (глубина 20 мм),
следует выполнять с помощью стандартного цикла сверления.
Определение заготовки уже было создано оператором.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента
Отвод инструмента: нажмите оранжевую
кнопку оси Z, и введите значение позиции, к
которой подводится инструмент, например, 250.
Подтвердите клавишей ENT.
Поправка на радиус: RL/RR/без корр.?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Подача F=?
, подтвердите кнопкой ENT:
перемещение на ускоренном ходу (FMAX)
Дополнительная функция M?
Включите
шпиндель и охлаждающую жидкость, например,
M13
, подтвердите кнопкой END: система ЧПУ
сохранит введенный кадр перемещения
Вызов меню циклов
Отображение циклов сверления
Выбор стандартного цикла сверления 200:
ЧПУ запускает диалоговое окно определения
параметров цикла. Поэтапно вводите
параметры, запрашиваемые ЧПУ, каждый раз
подтверждая ввод кнопкой ENT. В правой части
дисплея ЧПУ дополнительно выполняется
показ графики, используемой для отображения
соответствующего параметра цикла
Вызов меню для специальных функций
Отображение функций для обработки точек
Выбор задания образца
Выбор ввода точек: введите координаты 4
точек, каждый раз подтверждая ввод кнопкой
ENT
. После ввода данных четвертой точки
сохраните кадр в памяти нажатием кнопки END
Индикация меню для определения вызова
цикла
