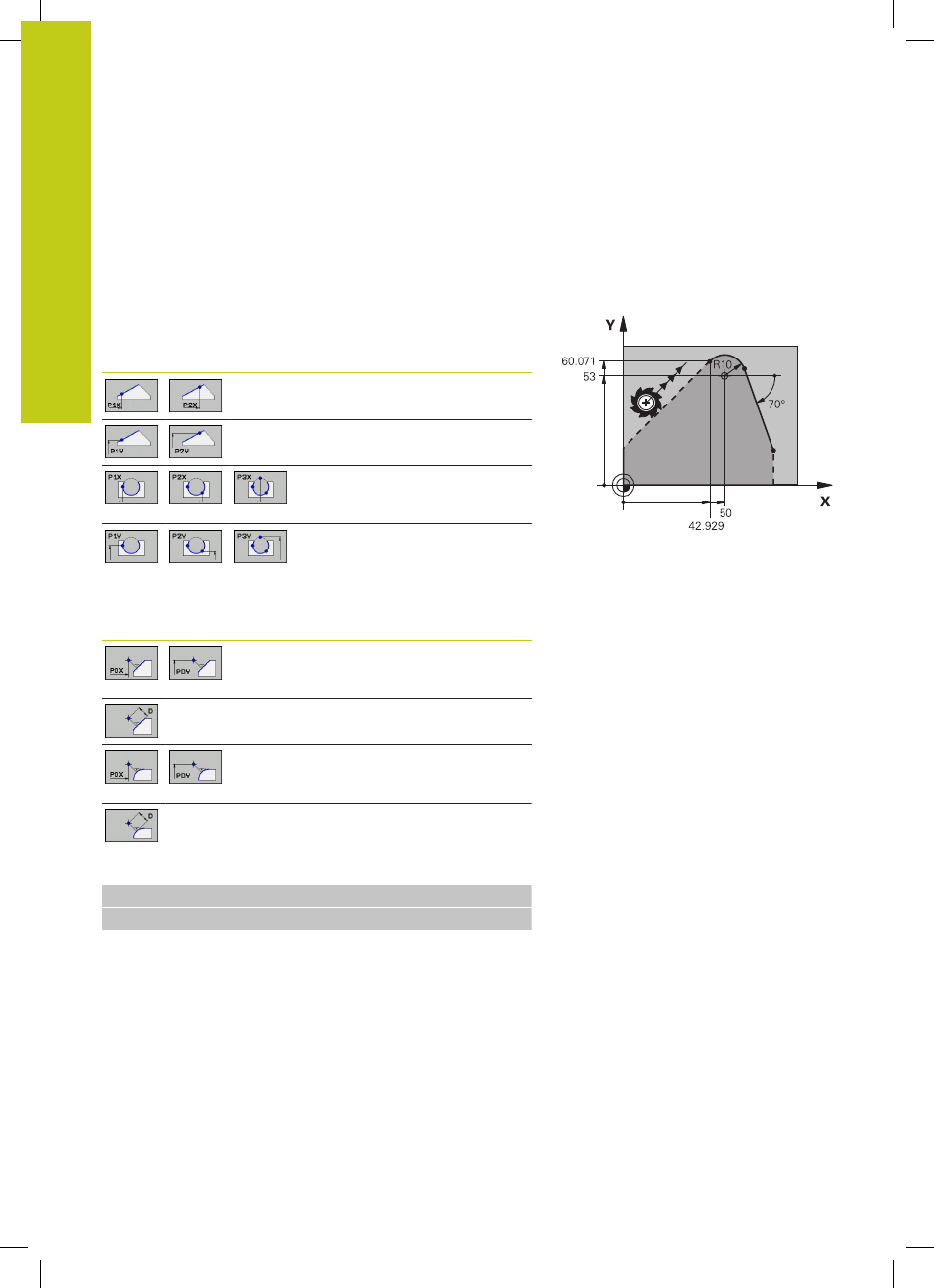

Вспомогательные точки
Как для свободных прямых, так и для свободных круговых
траекторий можно ввести координаты вспомогательных точек,
лежащих на контуре или рядом с ним.
Вспомогательные точки на контуре
Вспомогательные точки лежат непосредственно на прямой,
либо на ее продолжении или на круговой траектории.
клавиши Softkey
Известные данные
X-координата вспомогательной
точки P1 или P2 прямой
Y-координата вспомогательной
точки P1 или P2 прямой
X-координата вспомогательной
точки P1, P2 или P3 круговой
траектории
Y-координата вспомогательной
точки P1, P2 или P3 круговой
траектории
Вспомогательные точки рядом с контуром
клавиши Softkey
Известные данные
X- и Y- координата
вспомогательной точки рядом с
прямой
Расстояние от вспомогательной
точки до прямой
X- и Y-координата
вспомогательной точки рядом с
круговой траекторией
Расстояние от вспомогательной
точки до круговой траектории
Примеры NC-кадров
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
