Тест программы и отработка программы
16.1 Графики (номер опции #20)
16
554
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Трехмерное изображение: поворот, увеличение/
уменьшение и смещение
Выберите функции для поворота и увеличения/
уменьшения: ЧПУ отобразит следующие
клавиши Softkey

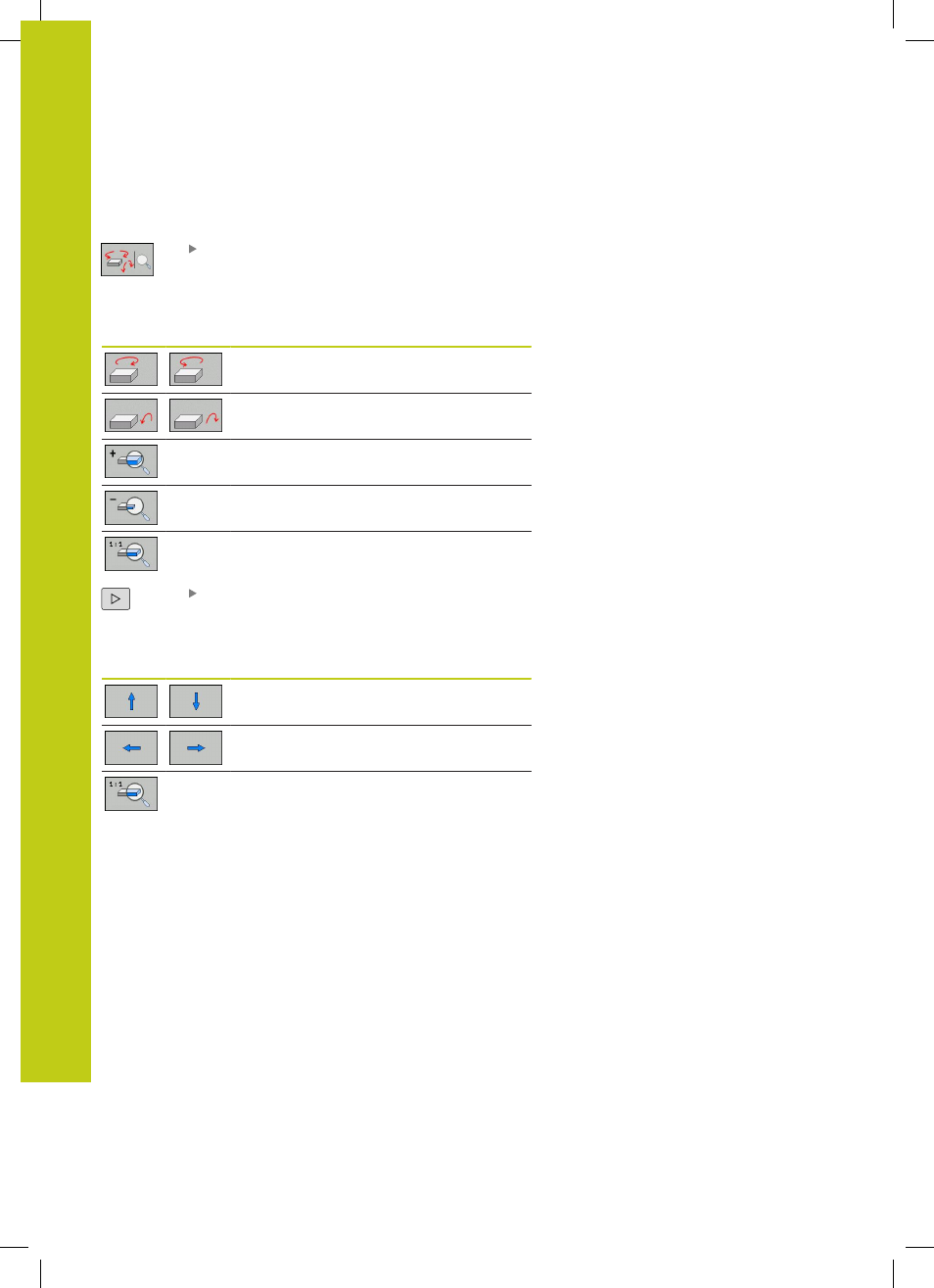

Клавиши
Softkey
Функция
Поворот изображения по вертикальной
оси с шагом = 5°
Поворот изображения по горизонтальной
оси с шагом = 5°
Пошаговое увеличение изображения
Пошаговое уменьшение изображения
Вернуть вид к исходному размеру и углу
Переключите панель Softkey дальше
Клавиши
Softkey
Функция
Смещение изображения вверх и вниз
Смещение изображения влево и вправо
Вернуть вид к исходному размеру и углу
Отображение графики также можно изменить с помощью
мыши. В вашем распоряжении находятся следующие функции:
