Программирование и отработка простых программ 15.1
15
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
545
Пример 1

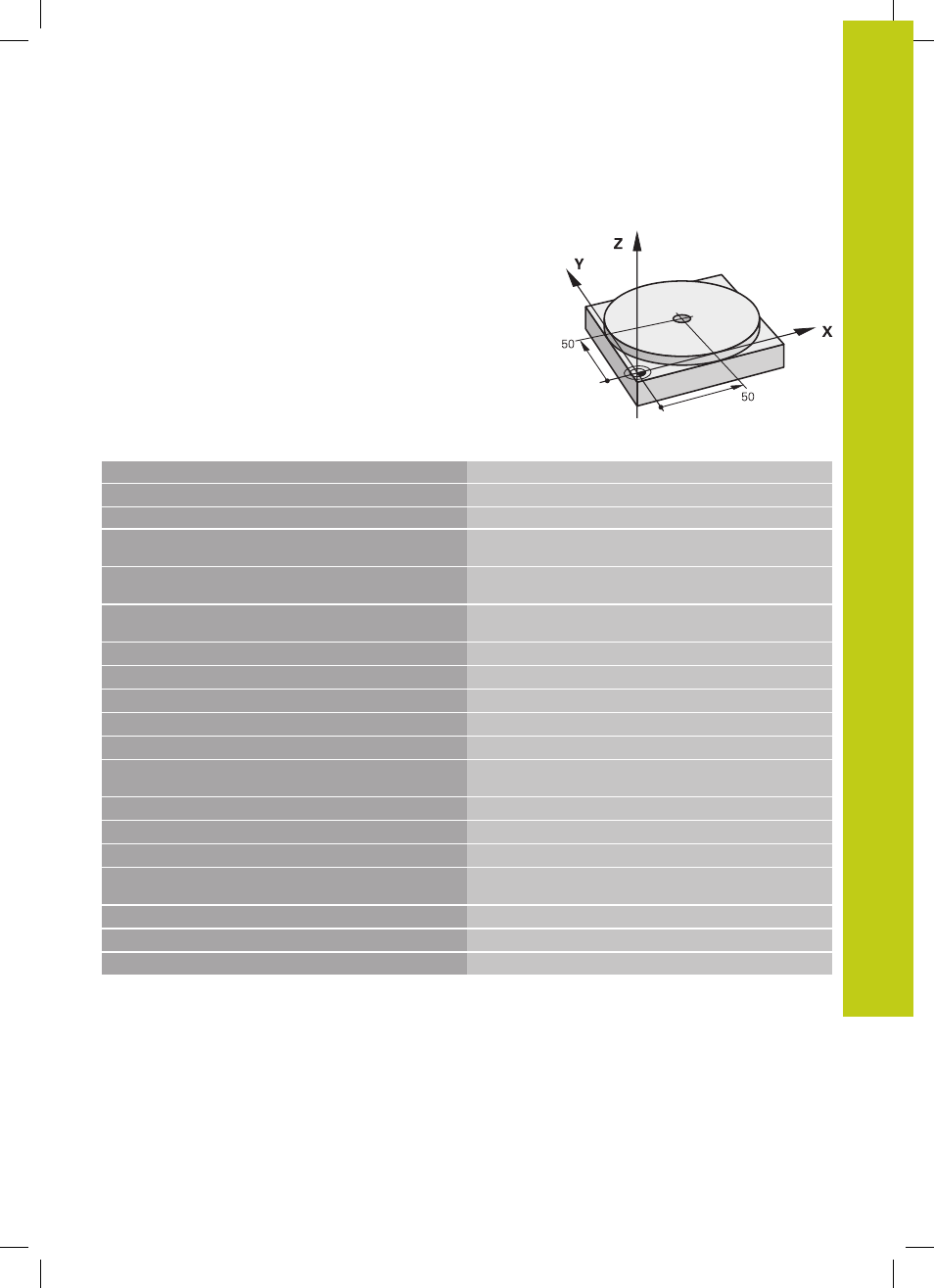

В отдельной заготовке должно быть предусмотрено
отверстие глубиной 20 мм. После зажима заготовки,
выверки и назначения координат точки привязки можно
запрограммировать и проделать отверстие с помощью
нескольких строк программы.
Сначала выполняется предпозиционирование инструмента с
помощью кадров прямых над заготовкой и позиционирование
на безопасное расстояние в 5 мм над отверстием. Затем
проделывается отверстие с помощью цикла 200 СВЕРЛЕНИЕ.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
2 L Z+200 R0 FMAX
Вывод инструмента из материала (F MAX = ускоренный
ход)
3 L X+50 Y+50 R0 FMAX M3
Позиционирование инструмента с F MAX над
отверстием, включение шпинделя
Позиционирование инструмента при помощи F MAX над
отверстием,
4 CYCL DEF 200 СВЕРЛЕНИЕ
Задание цикла СВЕРЛЕНИЕ
Q200=5
;BEZOPASN.RASSTOYANIE
Безопасное расстояние инструмента над отверстием
Q201=-15
;GLUBINA
Глубина отверстия (знак числа=направление работы)
Q206=250
;PODACHA NA WREZANJE
Подача при сверлении
Q202=5
;GLUBINA WREZANJA
Глубина каждой подачи перед отводом
Q210=0
;WYDER. WREMENI WWER.
Время выдержки после каждого выхода из материала в
секундах
Q203=-10
;KOORD. POVERHNOSTI
Координата поверхности заготовки
Q204=20
;2-YE BEZOP.RASSTOJ.
Безопасное расстояние инструмента над отверстием
Q211=0.2
;WYDER.WREMENI WNIZU
Время выдержки на дне отверстия в секундах
Q395=0
;DEPTH REFERENCE
Глубина относительно вершины инструмента или
цилинрической части инструмента
5 CYCL CALL
Вызов цикла СВЕРЛЕНИЕ
6 L Z+200 R0 FMAX M2
Отвод инструмента
7 END PGM $MDI MM
Конец программы
Функция прямых: смотри "Прямая L", Стр. 225
Цикл СВЕРЛЕНИЕ: см. руководство пользователя "Циклы",
цикл 200 СВЕРЛЕНИЕ.
