Движение по траектории – полярные координаты
6.5
6
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
237

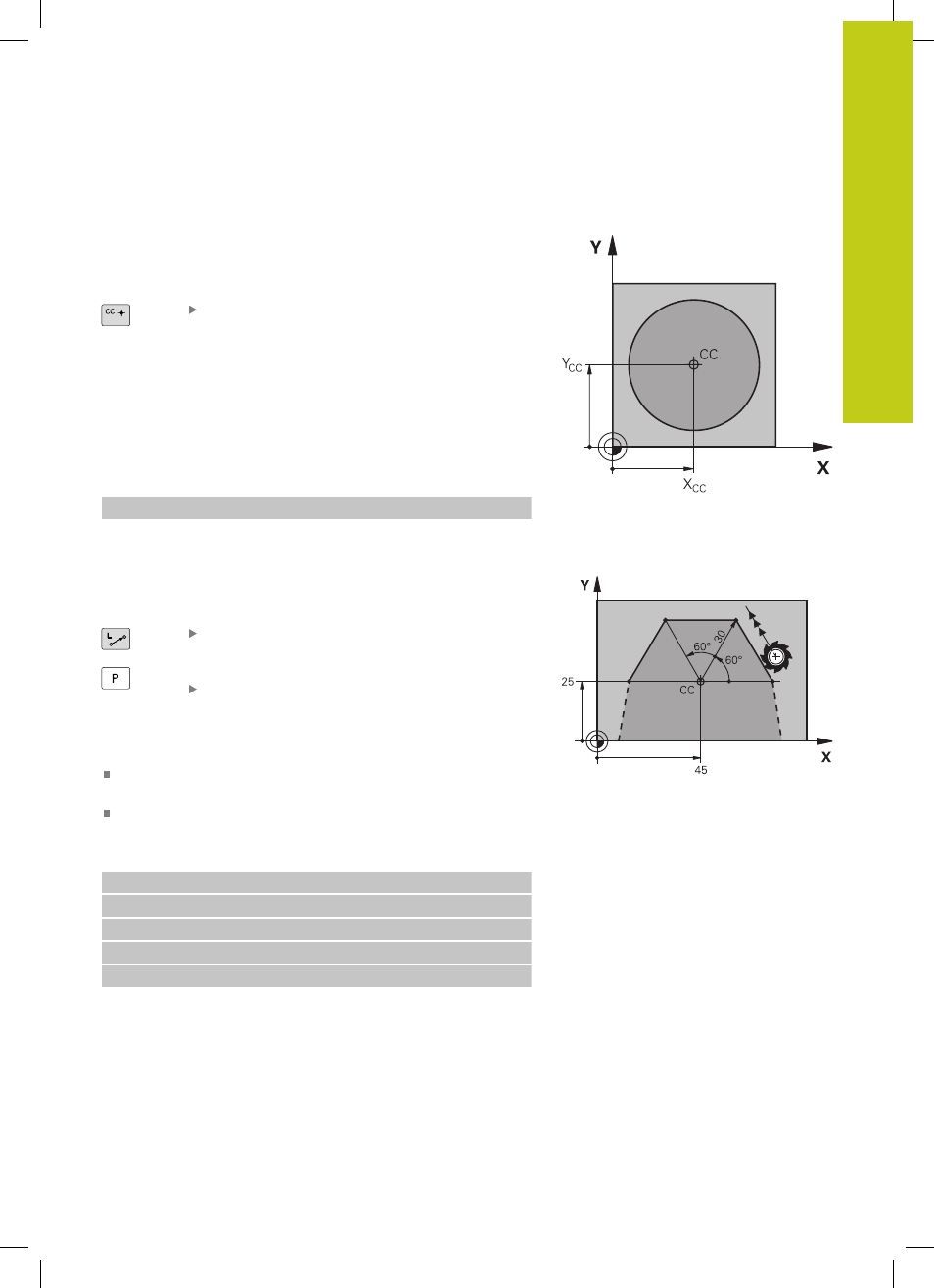

Начало полярных координат: Pol CC
Полюс CC можно установить в любом месте программы
обработки, до введения позиций полярными координатами.
Последовательность действий при задании полюса такая же,
как при программировании центра окружности.
Координаты
: задайте декартовы
координаты полюса или введите последнюю
запрограммированную позицию: не вводите
координаты. Задайте полюс, прежде чем
запрограммировать полярные координаты.
Программировать полюс следует только
в системе декартовых координат. Полюс
действителен до тех пор, пока оператором не
будет задан новый полюс.
Примеры NC-кадров
12 CC X+45 Y+25
Прямая LP
Инструмент перемещается по прямой из своей текущей
позиции в конечную точку прямой. Точка старта является
конечной точкой предыдущего кадра.
Полярные координаты-радиус PR
: введите
расстояние от конечной точки прямой до
полюса CC
Полярные координаты-угол PA
: угловое
положение конечной точки прямой между –360°
и +360°
Знак числа PA задан базовой осью угла:
Угол между отправной осью угла и PR против часовой
стрелки: PA>0
Угол между отправной осью угла и PR по часовой стрелке:
PA
<0
Примеры NC-кадров
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
