Наклонное фрезерование на наклонной плоскости (номер
опции # 9)
12.3
12
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
445
12.3
Наклонное фрезерование на
наклонной плоскости (номер опции
# 9)
Функция
Благодаря новым функциям PLANE и M128 можно выполнять
наклонное фрезерование
на наклоненной плоскости
обработки. Для этого существует два варианта определения:
Наклонное фрезерование путем инкрементального
перемещения оси вращения
Наклонное фрезерование через векторы нормали
Наклонное фрезерование на наклонной
плоскости можно осуществить только при
помощи радиусных фрез. При использовании
45°-поворотных головок/поворотных столов
можно определить угол наклона инструмента
при фрезеровании и как пространственный угол.
Для этого следует использовать FUNCTION TCPM,
смотри "ФУНКЦИЯ TCPM (номер опции #9)",

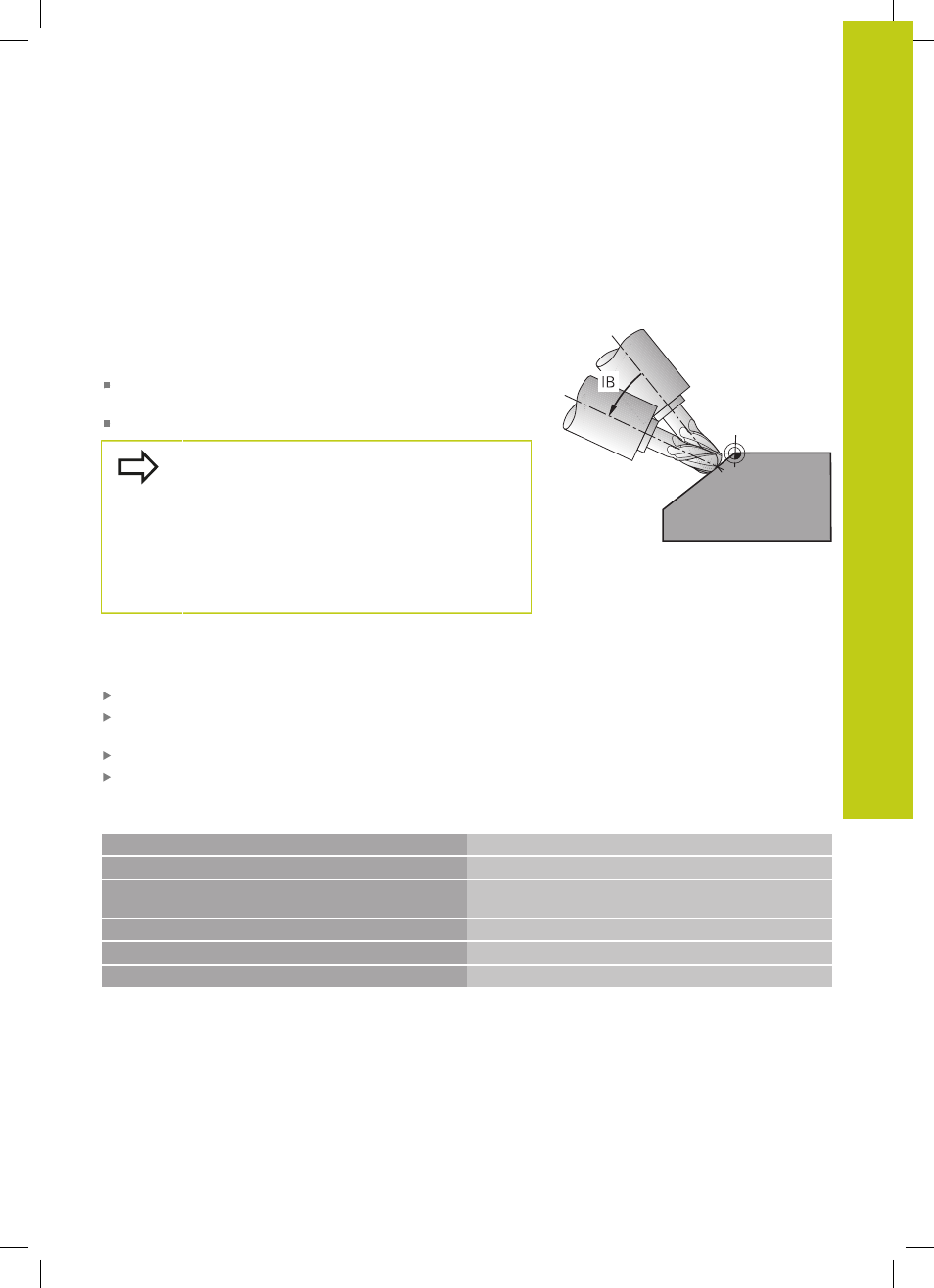

Наклонное фрезерование путем
инкрементального перемещения оси вращения
Отвод инструмента
Определите любую PLANE-функцию, учитывая процедуру
работы при позиционировании
Активация M128
Инкрементально переместите желаемый угол наклона на
соответствующей оси при помощи кадра прямой
Примеры NC-кадров
...
12 L Z+50 R0 FMAX
Позиционирование на безопасную высоту
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F1000
Определение и активация PLANE-функции
14 M128
Активация M128
15 L IB-17 F1000
Настройка угла наклона
...
Задание обработки на наклонной плоскости
