Программирование: программирование контуров
6.5 Движение по траектории – полярные координаты
6
238
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

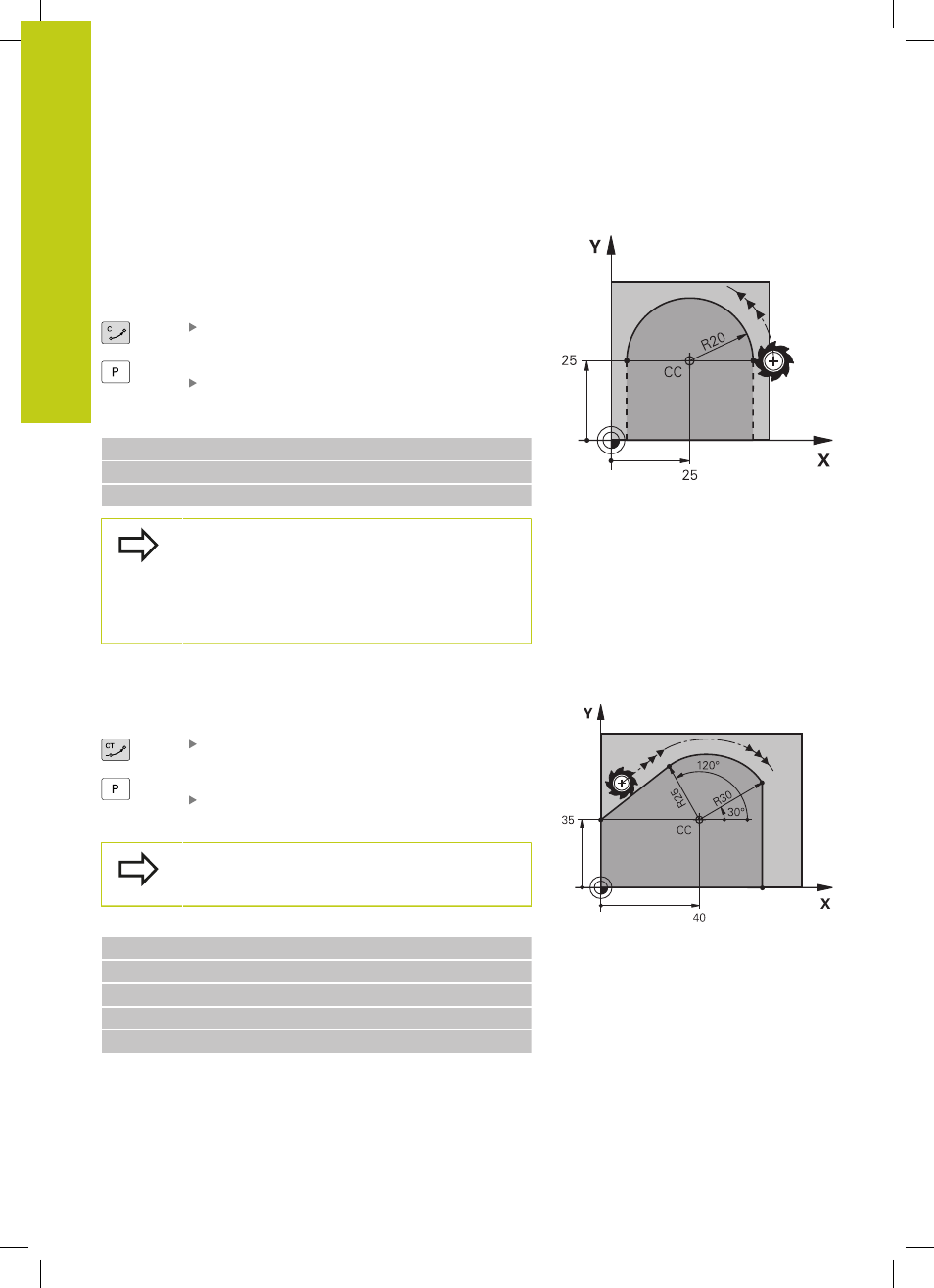

Круговая траектория CP вокруг полюса CC
Радиус полярных координат PR одновременно является
радиусом дуги окружности. PR определяется расстоянием от
точки старта до полюса CC. Последняя запрограммированная
позиция инструмента перед круговой траекторией является ее
начальной точкой.
Полярные координаты-угол PA : угловое
положение конечной точки прямой между
–99999,9999° и +99999,9999°
Направление вращения DR
Примеры NC-кадров
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
При вводе перемещений в приращениях значения
DR и PA следует указывать с одинаковым знаком.
Следует учитывать эту процедуру при
импортировании программ из более ранних
версий систем управления При необходимости
выполните адаптацию программ.
Круговая траектория CTPс плавным переходом
Инструмент перемещается по круговой траектории, плавно
переходящей из предыдущего элемента контура.
Полярные координаты-радиус PR : введите
расстояние конечной точки прямой до полюса
CC
Полярные координаты-угол PA
: угловое
положение конечной точки круговой траектории
Полюс не является центром окружности контура!
Примеры NC-кадров
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
