Трехмерная коррекция на
инструмент (номер опции #9)
Введение

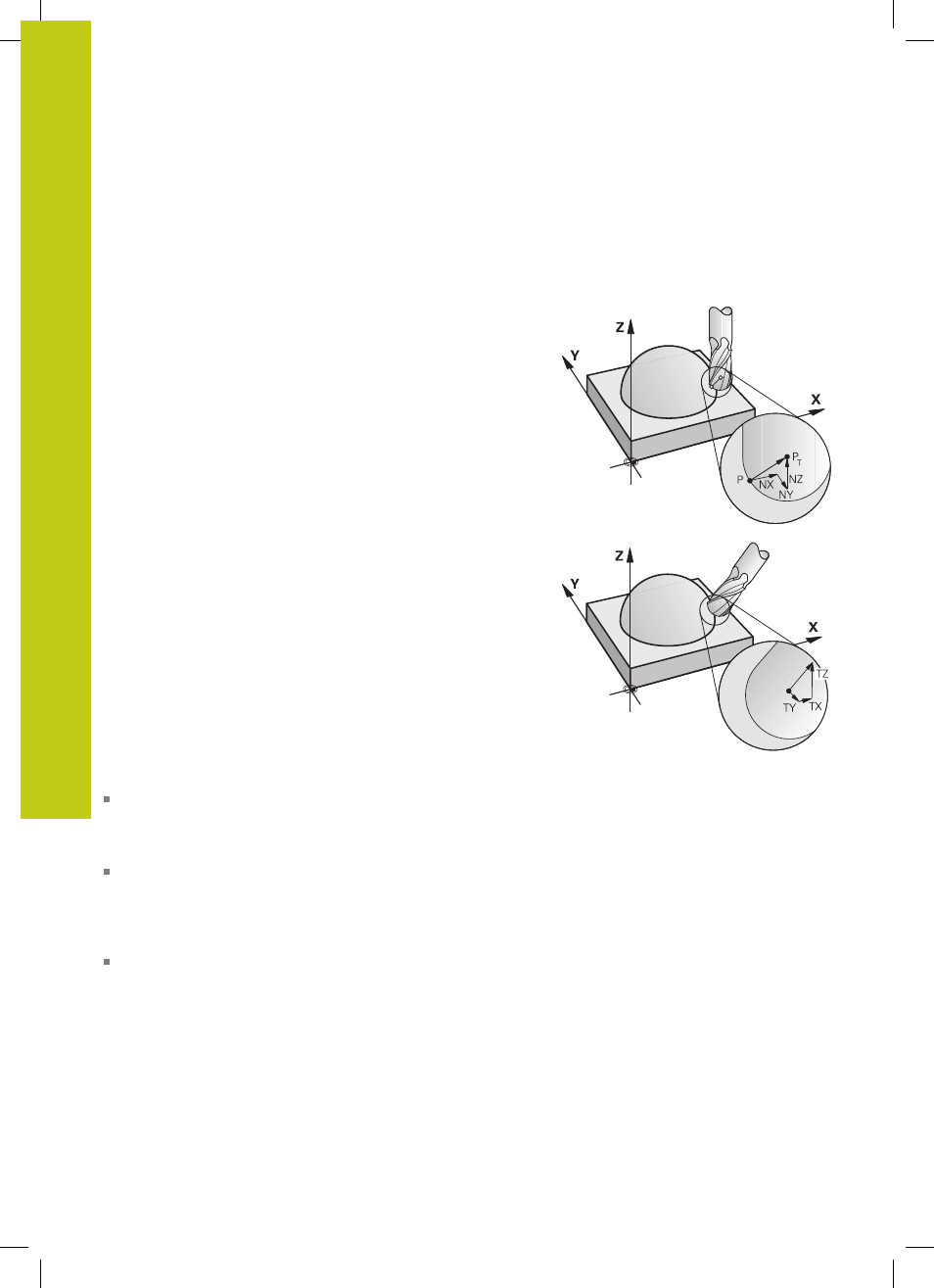

ЧПУ может выполнять трехмерную коррекцию инструмента
(3D-коррекцию) для кадров прямых. Наряду с координатами
X,Y и Z конечной точки прямой данные кадры должны также
содержать компоненты NX, NY и NZ вектора нормали к
поверхности, смотри "Определение нормированного вектора",
Стр. 461
Если необходимо выполненить ориентацию инструмента
или трехмерную поправку на радиус, кадры также должны
содержать нормированный вектор с компонентами TX, TY
и TZ, определяющий ориентацию инструмента, смотри
"Определение нормированного вектора", Стр. 461.
Конечную точку прямой, компоненты нормали к поверхности и
компоненты для ориентации инструмента надо рассчитывать,
используя CAM-систему.
Варианты применения
Использование инструментов, размеры которых не
совпадают с размерами, рассчитанными CAM-системой
(трехмерная коррекция без определения ориентации
инструмента)
Face Milling: коррекция геометрии фрезы в направлении
нормали к поверхности (трехмерная коррекция с
определением ориентации инструмента и без нее). Снятие
стружки осуществляется в основном с помощью торцевой
стороны инструмента
Peripheral Milling: поправка на радиус фрезы
перпендикулярно направлению движения и
перпендикулярно направлению инструмента (трехмерная
коррекция радиуса с определением ориентации
инструмента). Снятие стружки осуществляется в основном с
помощью боковой поверхности инструмента
