Движения по траектории – Программирование cвободного
контура FK (номер опции #19)
6.6
6
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
253

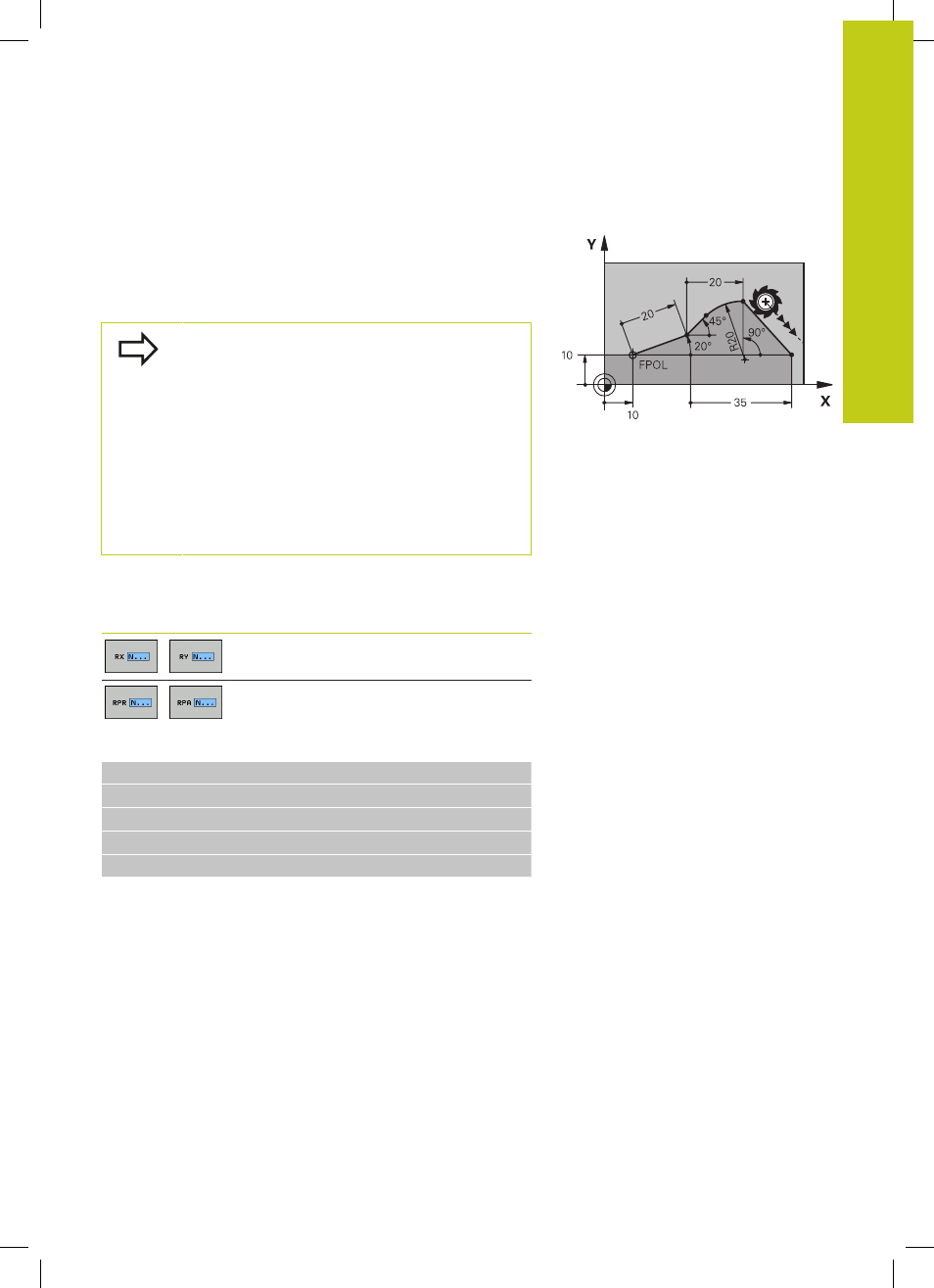

Ссылки
Ссылки – это данные, относящиеся к другому элементу
контура. Клавиши Softkey и слова программы для
R
-ссылок
начинаются с
“R”
("относительный" - нем. "relativ"). Рисунок
справа отображает данные о размерах, которые следует
задавать как ссылки.
Координаты со ссылкой всегда вводятся в
приращениях. Дополнительно введите номер
кадра элемента контура, ссылку на который вы
создаете.
Элемент контура, номер кадра которого вводится,
должен отстоять не более, чем на 64 кадра
программирования от кадра, в котором задается
ссылка.
Если удаляется кадр, на который была создана
ссылка, система ЧПУ выдает сообщение об
ошибке. Перед удалением этого кадра программу
следует изменить.
Ссылка на кадр N: координаты конечной точки
Экранные
клавиши
Известные данные
декартовы координаты относительно
кадра N
Полярные координаты, ссылающиеся на
кадр N
Примеры NC-кадров
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
