Движения по траектории – Программирование cвободного
контура FK (номер опции #19)
6.6
6
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
243
6.6 Движения по траектории –
Программирование cвободного
контура FK (номер опции #19)
Общие положения
Чертежи заготовок, не соответствующие NC-стандарту, часто
содержат координаты, которые невозможно ввести при помощи
серых диалоговых клавиш. Так например, возможны
известные координаты могут находиться на элементе
контура или вблизи него,
данные о координатах относятся к другому элементу
контура, или
данные о направлении и данные прохода контура известны.
Такие данные программируются непосредственно с помощью
FК-программирования. Система ЧПУ рассчитывает контур на
основании известных данных о координатах и поддерживает
диалог программирования с помощью интерактивной FK-

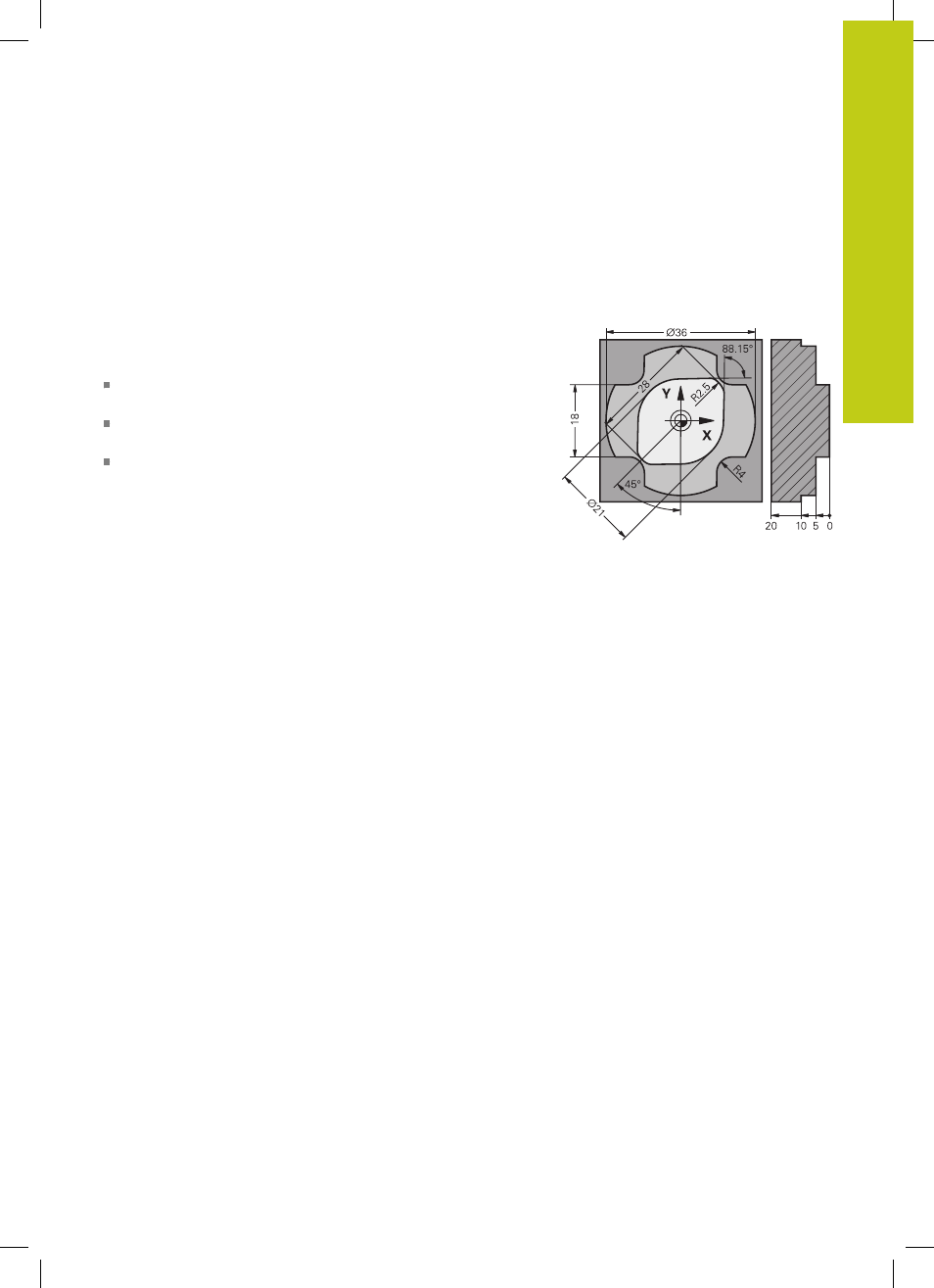

графики. На рисунке справа вверху отображены размеры,
которые проще всего ввести путем FK-программирования.
