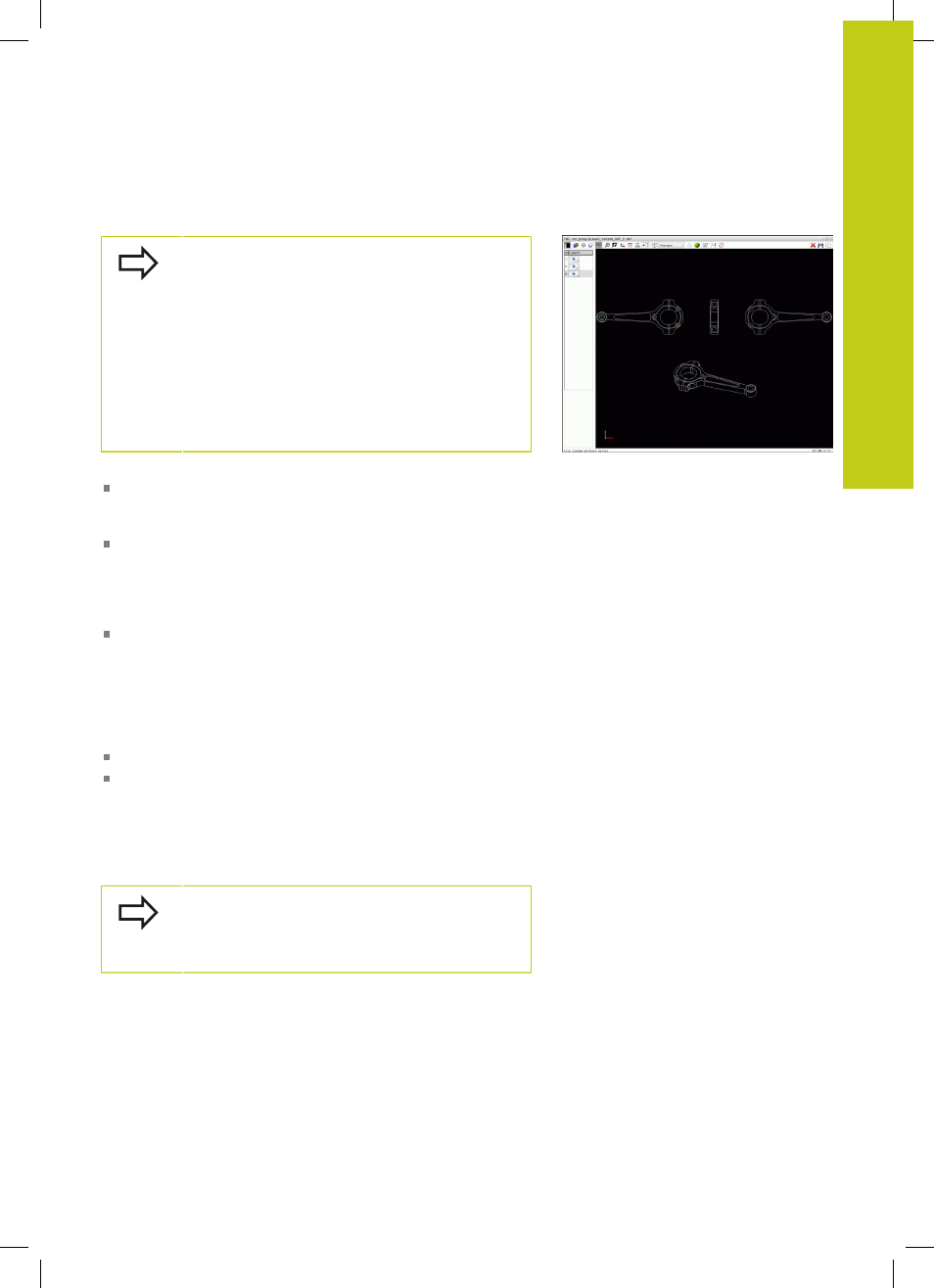

DXF-конвертер (номер опции #42)
7.3
7
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
273
Выбор и сохранение позиций обработки
Для выбора позиций обработки следует
пользоваться сенсорной панелью Touch-Pad на
клавиатуре ЧПУ или подключенной через USB-
порт мышью.
Если требуется расположить выбираемые
позиции очень близко друг к другу, воспользуйтесь
функцией масштабирования.
При необходимости выберите базовую настройку
так, чтобы система ЧПУ отображала траектории
инструментов, смотри "Базовые настройки",
Для выбора позиций обработки имеется три возможности:
Одиночный выбор: выберите нужную позицию обработки,
нажимая на позиции мышью по отдельности (смотри "Выбор
по отдельности", Стр. 274)
Быстрый выбор позиций сверления в радиусе действия
мыши: расширив мышью границы определенной области,
выделите все находящиеся в ней позиции сверления
(смотри "Быстрый выбор позиций сверления в диапазоне
действия мыши", Стр. 275).
Быстрый выбор позиций сверления при помощи значка:
нажмите на значок и ЧПУ отобразит все имеющиеся
диаметры сверления (смотри "Быстрый выбор позиций
сверления используя значок", Стр. 276).
Выбор типа файла
Следующие типы файлов доступны для выбора:
Таблица точек (.PNT)
Программа в диалоге открытым текстом (.H)
Если вы сохраняете позиции обработки в программу в диалоге
открытым текстом, система ЧПУ создает для каждой позиции
обработки отдельный линейный кадр с вызовом цикла (L X...
Y... M99
). Эту программу можно перенести в более ранние
версии усправления ЧПУ и обрабатывать в них.
Таблица точек (.PTN) системы TNC 640
несовместима с системой iTNC 530. Отработка
таблицы точек приводит к неполадкам и
непредсказуемым действиям системы.
