98
Введение
2.7
Ко
мпл
ект
ующие
:
щу
пы
и
э
л
ектронные
ма
хо
в
и
ч
ки
фир
м
ы
HEIDENHAIN
2.7 Комплектующие: щупы и
электронные маховички
фирмы HEIDENHAIN
Измерительные щупы
С помощью различных измерительных щупов HEIDENHAIN
можно выполнять следующие действия:
проводить автоматическую наладку заготовок
быстро и точно задавать координаты точек привязки
выполнять измерения заготовки во время отработки программы
измерять и проверять инструменты
Измерительные щупы TS 220, TS 640 и TS 440
Эти измерительные щупы подходят для автоматической выверки
заготовок, определения координат точек привязки и для
измерений заготовки. TS 220 передает коммутационные сигналы
по кабелю и может использоваться как экономичная
альтернатива в тех случаях, когда вам необходимо выполнить
оцифровку.

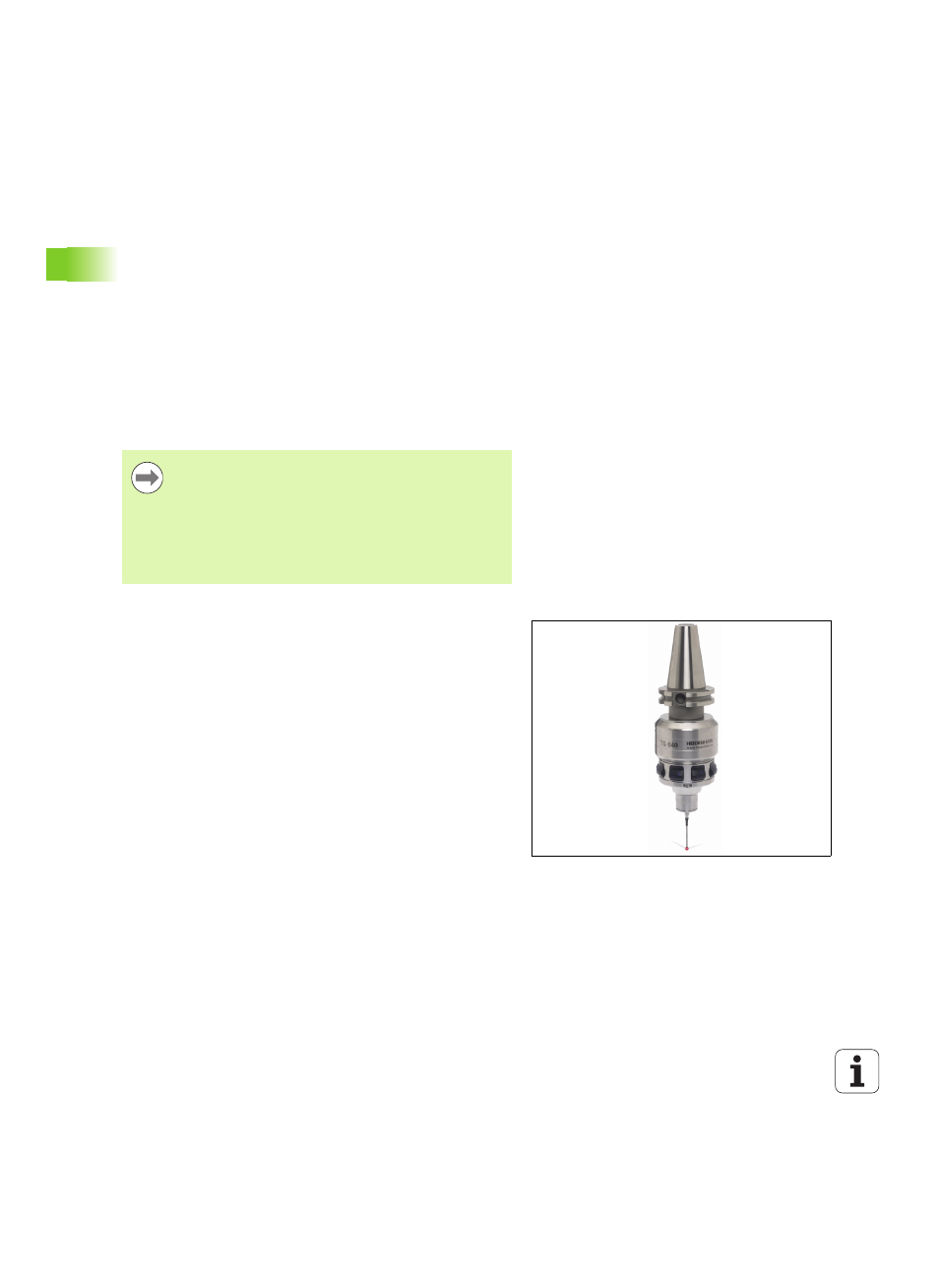

Специально для станков с устройством смены инструмента
предназначены щупы TS 640 (см. рисунок) и щупы меньшего
размера TS 440, которые передают коммутационные сигналы без
кабеля при помощи инфракрасного излучения.
Принцип действия: в измерительных щупах фирмы HEIDENHAIN
износостойкий оптический выключатель регистрирует отклонение
измерительного стержня. Генерируемый при этом сигнал
обеспечивает сохранение в памяти фактического значения
текущей позиции измерительного щупа.
Все функции измерительных щупов описаны в
руководстве пользователя по циклам. Для того, чтобы
получить данное руководство, обратитесь в компанию
HEIDENHAIN. ID: 670388-xx.
Компания HEIDENHAIN берет на себя ответственность
за правильную работу функций циклов
измерительного щупа только в том случае, если
используются щупы производства HEIDENHAIN!
