HEIDENHAIN iTNC 530
533
12.3
Нак
л
онное
фрез
еров
ание
на
нак
л
онной
пл
о
ск
о
сти

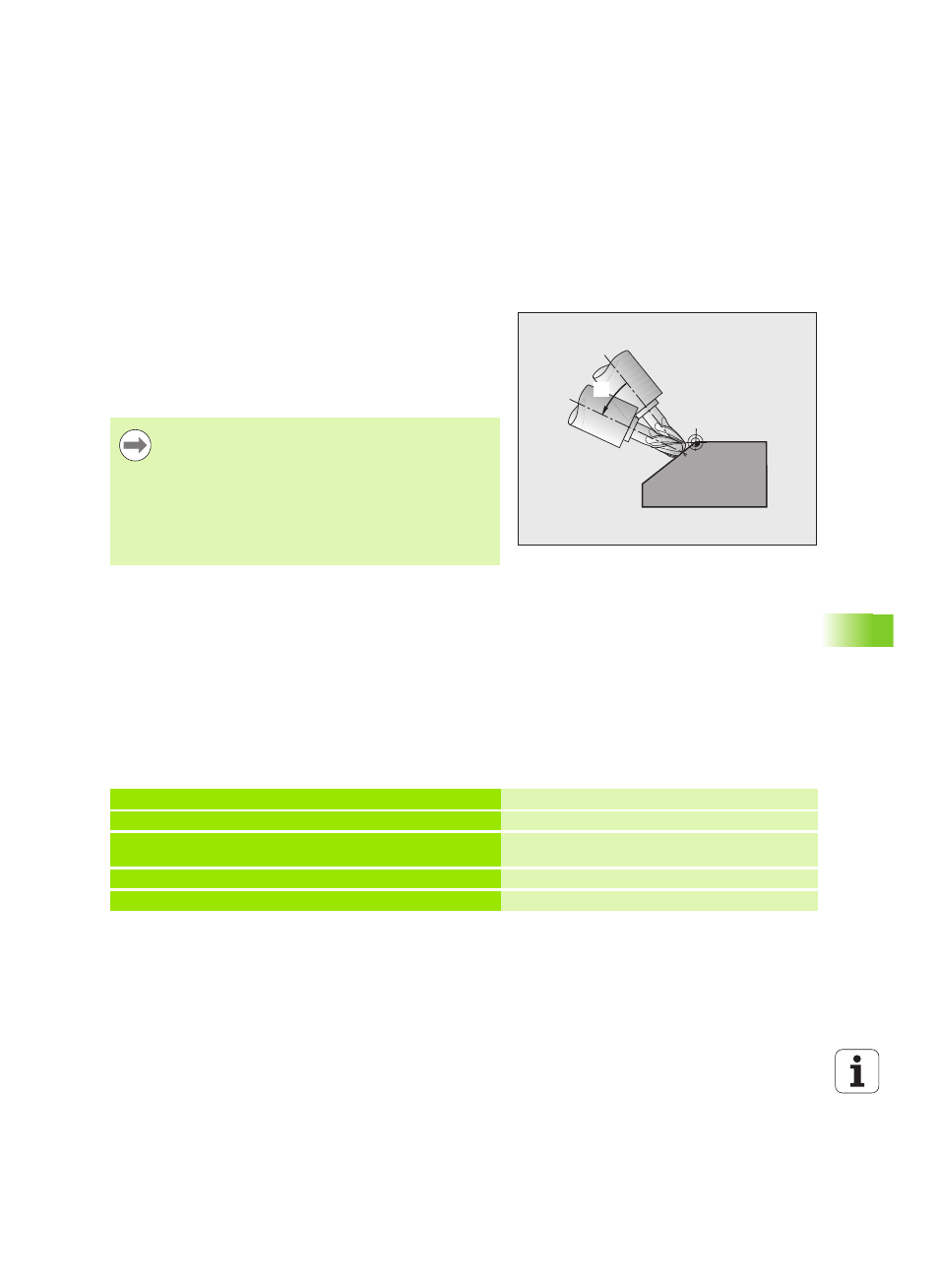

12.3 Наклонное фрезерование на
наклонной плоскости
Функция
Благодаря новым функциям PLANE и M128 можно выполнять
наклонное фрезерование на наклоненной плоскости обработки.
Для этого существует два варианта определения:
Наклонное фрезерование путем инкрементального
перемещения оси вращения
Наклонное фрезерование через векторы нормали
Наклонное фрезерование путем
инкрементального перемещения оси
вращения
Выведите инструмент из материала
Определите любую PLANE-функцию, учитывая процедуру
работы при позиционировании
Инкрементально переместите желаемый угол наклона на
соответствующей оси при помощи кадра прямой
Активация M128
Примеры NC-кадров:
IB
Наклонное фрезерование на наклонной плоскости
можно осуществить только при помощи радиусных
фрез.
При использовании 45°-поворотных
головок/поворотных столов можно определить угол
наклона инструмента при фрезеровании и как
пространственный угол. Для этого следует
использовать FUNCTION TCPM (смотри „FUNCTION
TCPM (опция ПО 2)” на странице 535).
...
12 L Z+50 R0 FMAX
Позиционирование на безопасную высоту
13 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000
Определение и активация PLANE-функции
14 L IB-17 F1000 M128
Установить угол наклона, активировать M128
...
Задание обработки на наклонной плоскости
