Определение plane-функции индикация позиции – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-04)
Страница 513
HEIDENHAIN iTNC 530
513
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)

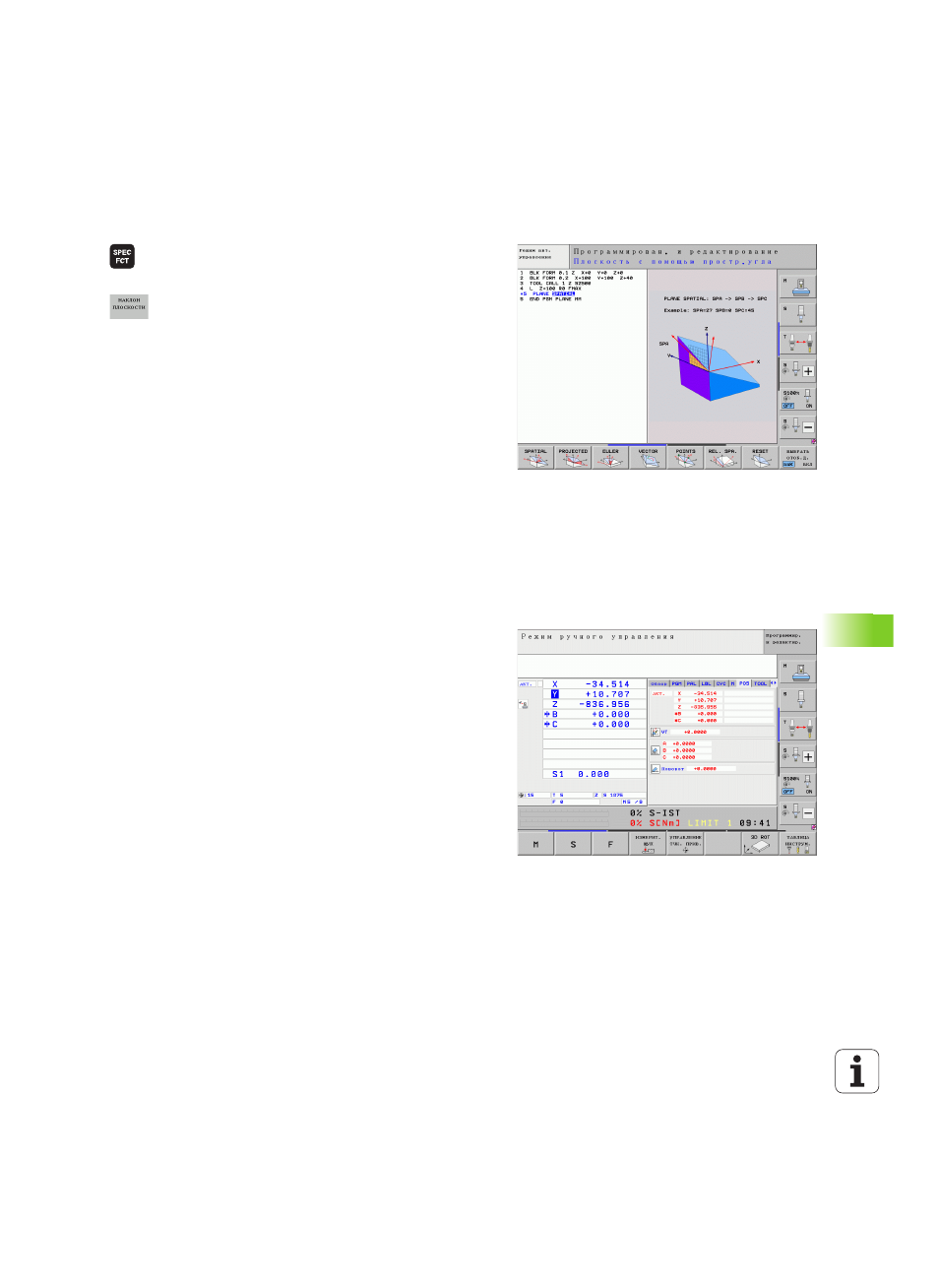

Определение PLANE-функции
Активируйте панель Softkey со специальными
функциями
Выберите PLANE-функцию нажатием Softkey
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ: ЧПУ
отобразит на панели Softkey доступные варианты
определения
Выбор функции с использованием активной анимации
Включите анимацию: установите Softkey ВЫБОР АНИМАЦИИ
ВКЛ/ВЫКЛ в положение ВКЛ
Запустите анимацию для отображения различных
возможностей определения: нажмите какую-либо из
имеющихся клавиш Softkey, ЧПУ выделит нажатую клавишу
Softkey другим цветом и запустит соответствующую анимацию
Для ввода активной в данный момент функции: клавишу ENT
нажать или нажать softkey активной функции еще раз: TNC
выполняет диалог и запрашивает требуемые параметры
Выбор функции при неактивной анимации
Выберите нужную функцию напрямую с помощью Softkey: ЧПУ
продолжит диалог и запросит требуемые параметры
Индикация позиции
Как только активируется любая PLANE-функция, ЧПУ отображает
в дополнительной индикации состояния рассчитанный
пространственный угол (см. рис.). Как правило, ЧПУ всегда
производит внутренние расчеты на основании пространственных
углов и независимо от используемой PLANE-функции.
В режиме остаточного пути (RESTW) система ЧПУ отображает
путь по оси вращения до заданной (рассчитанной) позиции при
наклоне (режим MOVE или TURN).
