HEIDENHAIN iTNC 530 275
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
Ссылки
Ссылки – это данные, относящиеся к другому элементу контура.
Клавиши Softkey и слова программы для R-ссылок начинаются с

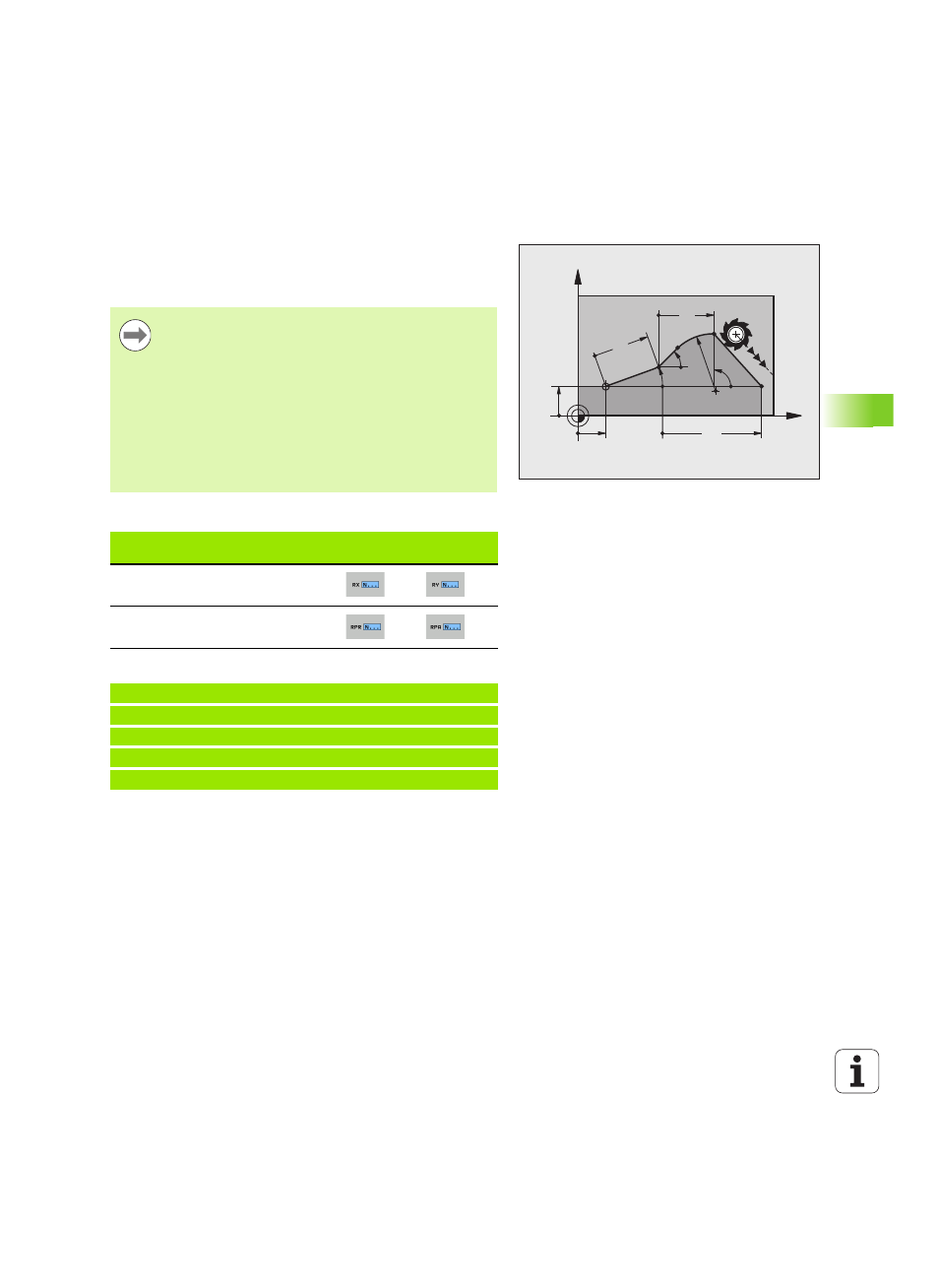

“R” ("относительный" - нем. "relativ"). Рисунок справа отображает
данные о размерах, которые следует задавать как ссылки.
Ссылка на кадр N: координаты конечной точки
Примеры NC-кадров
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Координаты со ссылкой всегда вводятся в
приращениях. Дополнительно введите номер кадра
элемента контура, ссылку на который вы создаете.
Элемент контура, номер кадра которого вводится,
должен отстоять не более, чем на 64 кадра
программирования от кадра, в котором задается
ссылка.
Если удаляется кадр, на который была создана
ссылка, система ЧПУ выдает сообщение об ошибке.
Перед удалением этого кадра программу следует
изменить.
Известные данные
Программируемые
клавиши
Декартовы координаты
связанные с кадром N
Полярные координаты,
ссылающиеся на кадр N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
