284 Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)
7.1 Обработка файлов DXF
(опция программного
обеспечения)
Применение

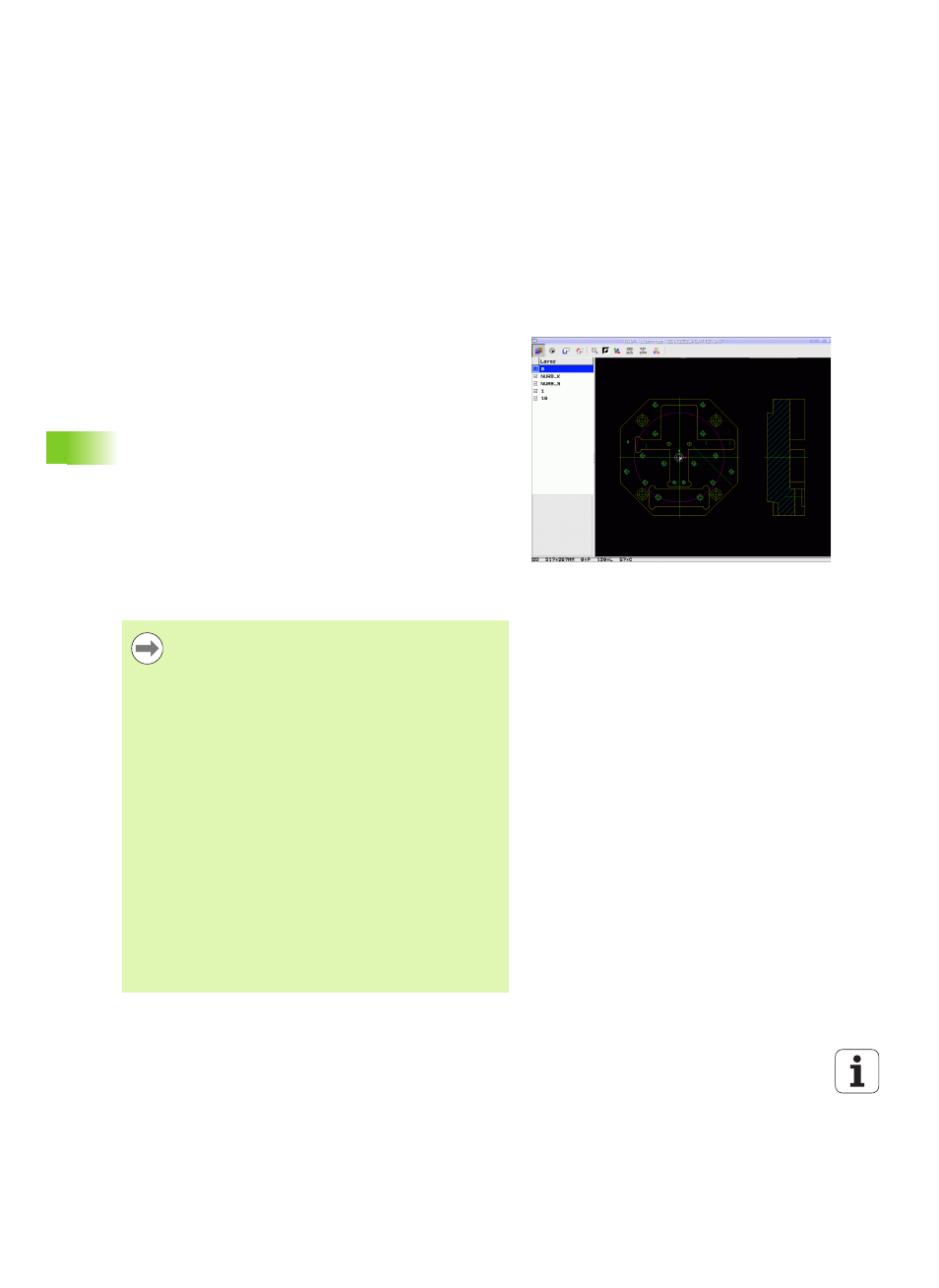

Созданные в CAD-системе DXF-файлы можно открыть
непосредственно в системе ЧПУ для извлечения контуров или
позиций обработки, а также их сохранения в памяти в качестве
программ в диалоге открытым текстом или файлов точек.
Программы в диалоге открытым текстом, получаемые при выборе
контура, отрабатываются также системами ЧПУ более ранних
версий, так как программы контура содержат только L- и CC-/C-
кадры.
Если DXF-файлы обрабатываются в режиме работы
Программирование/редактирование, система ЧПУ создает по
умолчанию программы контура с расширением .H и файлы точек
обработки с расширением .PNT. Если DXF-файлы
обрабатываются в режиме smarT.NC, система ЧПУ создает по
умолчанию программы контура с расширением .HC и файлы
точек с расширением .HP. Однако в диалоговом окне
«Сохранить» вы можете выбрать любой тип файла. Кроме того,
вы также можете добавить выбранный контур или отмеченные
позиции обработки в буфер обмена ЧПУ, чтобы затем вставить их
непосредственно в NC-программу.
Обрабатываемый DXF-файл должен быть сначала
сохранен на жестком диске ЧПУ.
Перед загрузкой в систему ЧПУ следует убедиться в
том, что имя DXF-файла не содержит пробелов или
запрещенных специальных знаков (смотри „Имена
файлов” на странице 122).
Открываемый DXF-файл должен содержать не менее
одного уровня.
Система ЧПУ поддерживает самый
распространенный формат DXF, а именно R12
(соответствует AC1009).
Система ЧПУ не поддерживает двоичного формата
DXF. При создании DXF-файла из CAD-программы
или из графической программы обратите внимание на
необходимость его сохранения в формате ASCII.
В качестве контура можно выбирать следующие
элементы DXF:
 LINE (прямая)
 CIRCLE (полный круг)
 ARC (сегмент окружности)
 POLYLINE (ломаная линия)
