Быстрый выбор позиций отверстий путем ввода диаметра
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции

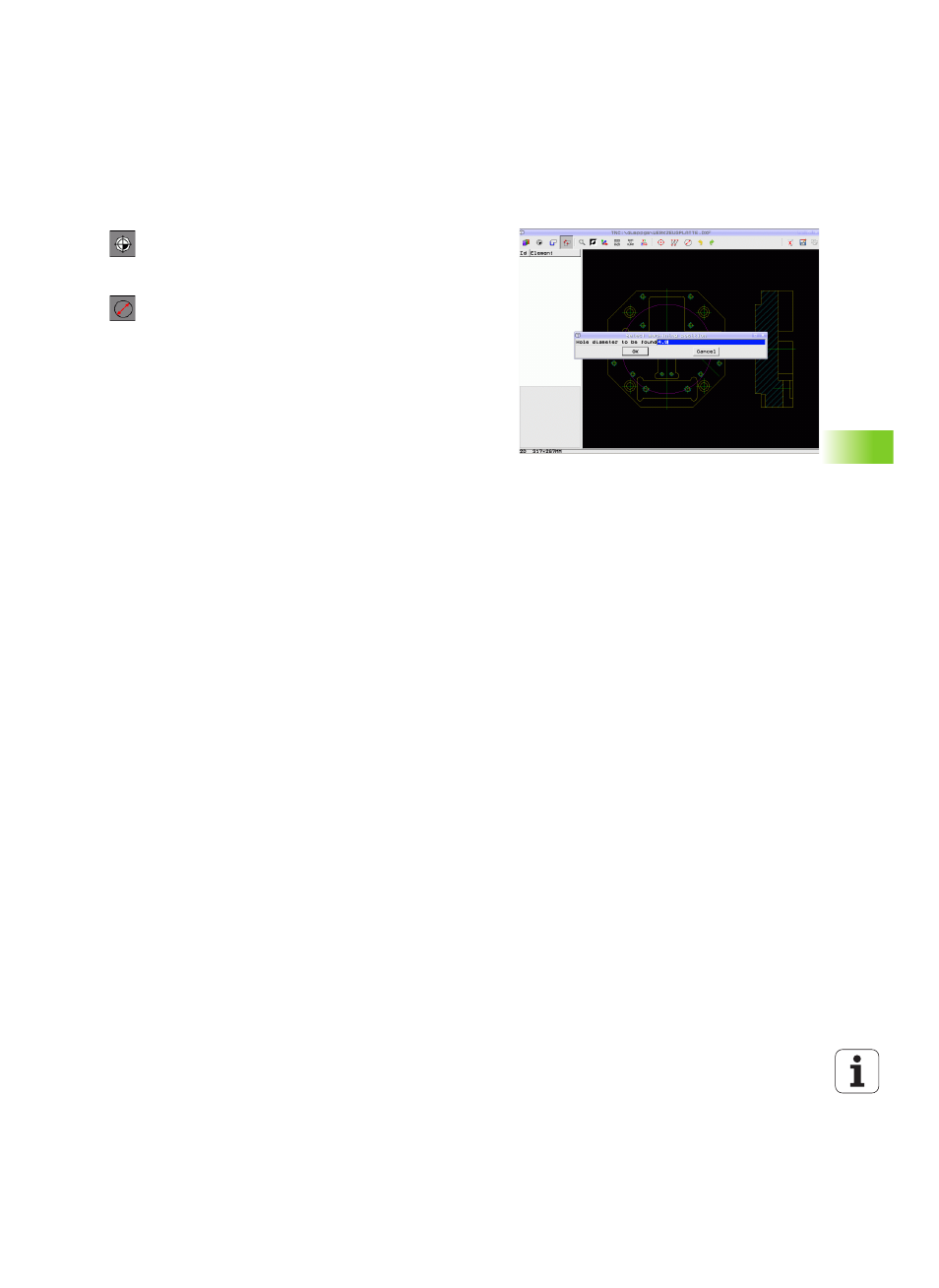

Откройте диалоговое окно ввода диаметра:
система ЧПУ отобразит всплывающее окно, в
котором можно ввести любой диаметр
Введите желаемый диаметр и подтвердите ввод
кнопкой ENT: система ЧПУ выполняет поиск
вводимого диаметра в DXF-файле и затем
активирует окно, в котором выбран диаметр,
ближайший к заданному оператором. Затем
отверстия можно дополнительно отфильтровать
по их размеру
Настройте фильтр (смотри „Настройки фильтра”
на странице 301) и подтвердите с помощью
Применить: система ЧПУ введет выбранные
позиции в левое окно (отображение символа
точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
