386
Программирование: Q-параметры
9.12
Примеры
программиров
ания
9.12 Примеры программирования

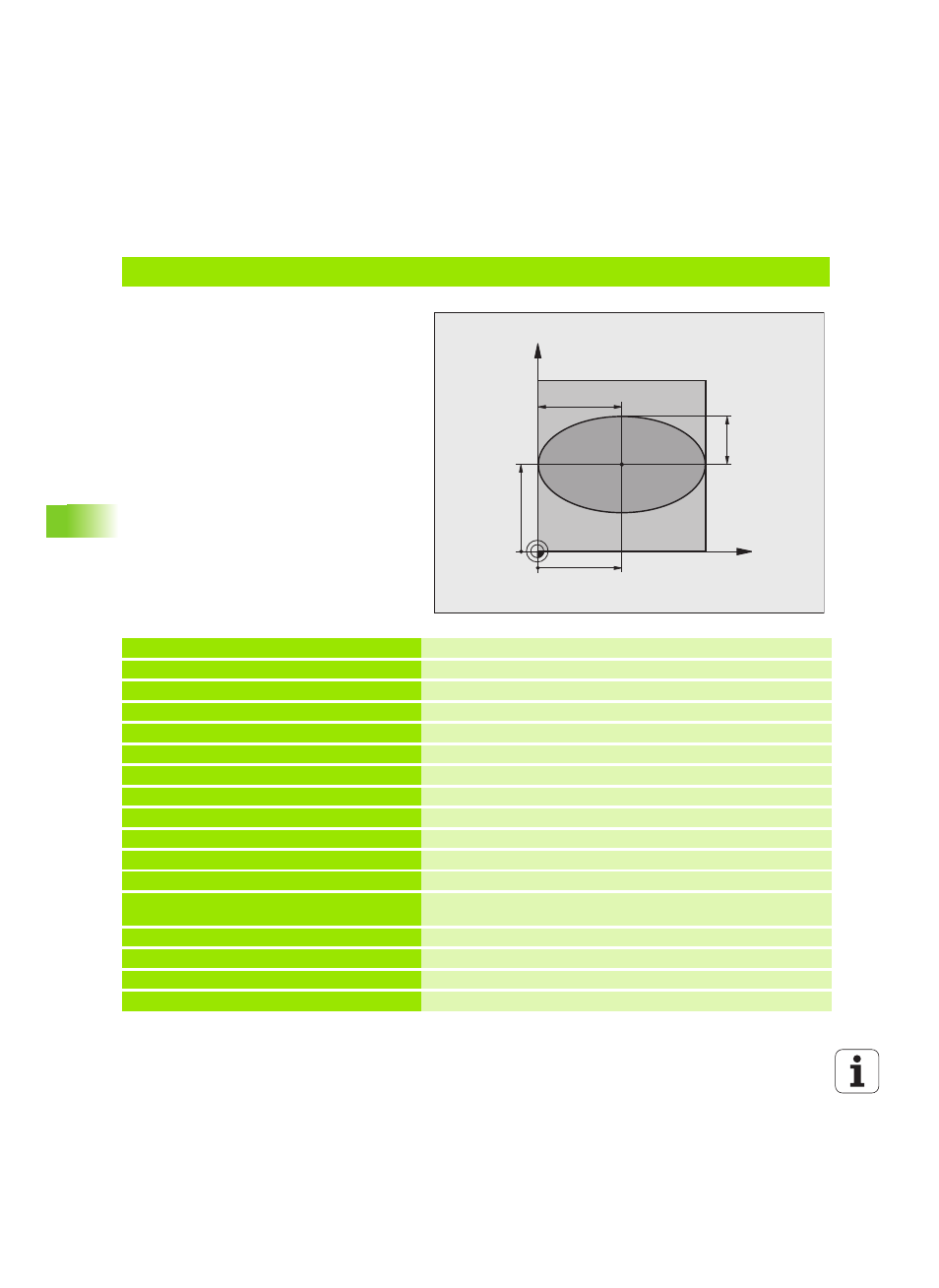

Пример: эллипс
Отработка программы
Контур эллипса состоит из большого
количества небольшихотрезков прямой
(определяемых в Q7). Чем больше расчетных
шагов установлено, тем более сглаженным
будет контур.
Направление фрезерования
устанавливается при помощи начального и
конечного угла на поверхности:
Направление обработки по часовой стрелке:
Стартовый угол > Конечный угол
Направление обработки против часовой
стрелки:
Стартовый угол < Конечный угол
Радиус инструмента не учитывается
0 BEGIN PGM ELLIPSE MM
1 Q1 = +50
Центр X-оси
2 Q2 = +50
Центр Y-оси
3 Q3 = +50
Полуось X
4 Q4 = +30
Полуось Y
5 Q5 = +0
Стартовый угол на плоскости
6 Q6 = +360
Конечный угол на плоскости
7 Q7 = +40
Количество расчетных шагов
8 Q8 = +0
Угловое положение эллипса
9 Q9 = +5
Глубина фрезерования
10 Q10 = +100
Подача на глубину
11 Q11 = +350
Подача фрезерования
12 Q12 = +2
Безопасное расстояние для предварительного
позиционирования
13 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000
Вызов инструмента
16 L Z+250 R0 FMAX
Отвод инструмента
X
Y
50
50
30
50
