Программирование: программирование контуров
6.1
Движ
ения
инстр
умента

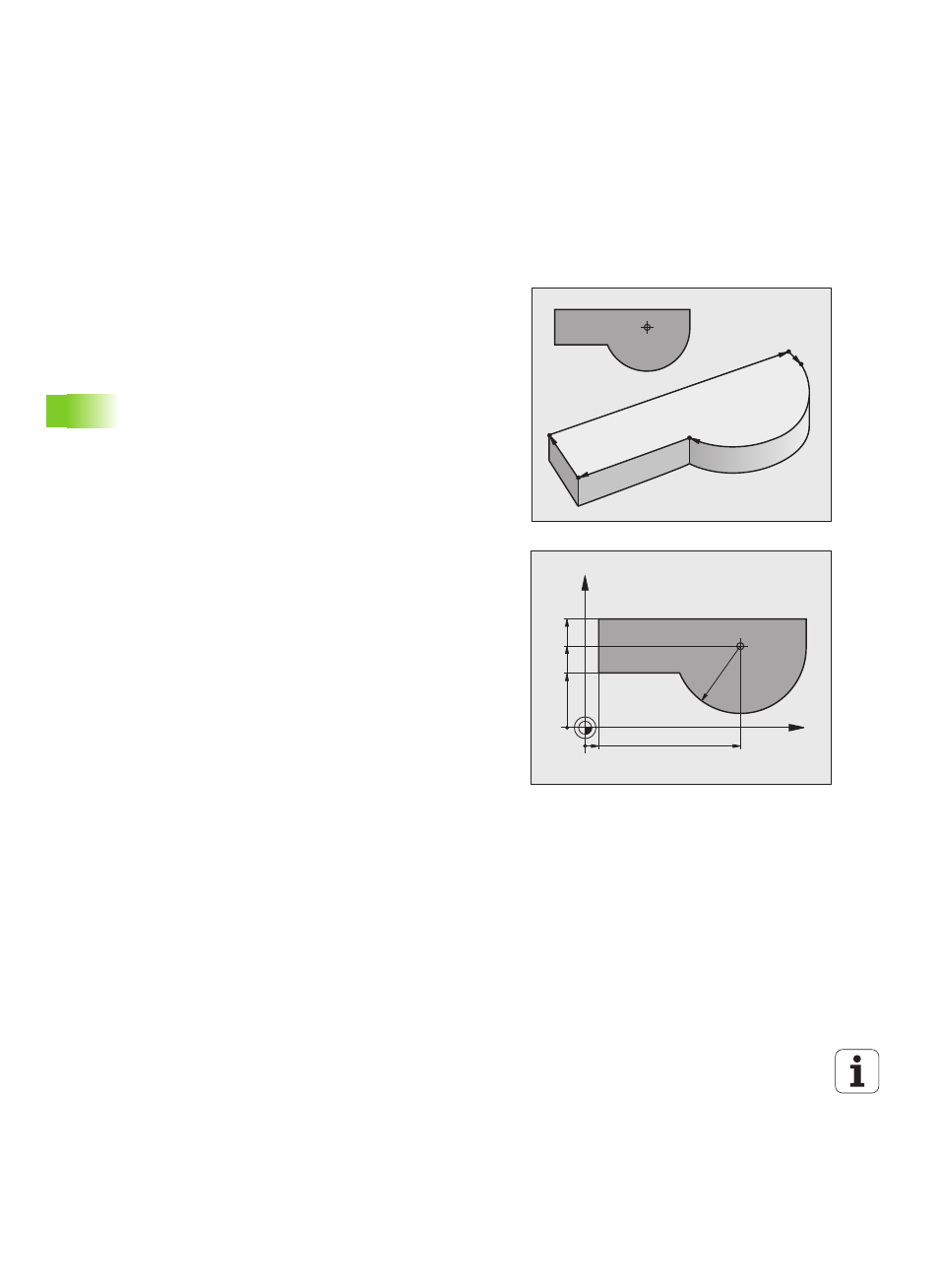

6.1 Движения инструмента
Функции траектории
Контур заготовки, как правило, состоит из нескольких элементов,
таких, как прямые и дуги окружности. С помощью функций
траектории программируются движения инструмента для
прямых и дуг окружности.
Программирование свободного контура FK
Если соответствующий стандартам NC-программы чертеж
отсутствует, и указаны не все необходимые для NC-программы
размеры, контур заготовки задается путем программирования
свободного контура. Система ЧПУ рассчитывает отсутствующие
данные.
С помощью FK-программирования также программируются
движения инструмента для прямых и дуг окружности.
Дополнительные M-функции
С помощью дополнительных функций ЧПУ вы управляете
выполнением программы, например, прерыванием выполнения
программы
такими функциями станка, как включение и выключение
вращения шпинделя и подачи СОЖ
поведением инструмента при движении по траектории
подпрограммами и повторами частей
программы
Повторяющиеся шаги обработки вводятся только один раз в
качестве подпрограммы или повторяющейся части программы.
Если часть программы выполняется только при определенных
условиях, эти шаги программы следует назначить в качестве
подпрограммы. Дополнительно программа обработки может
вызвать другую программу обработки и выполнить ее.
Программирование подпрограмм и повторов частей программы
описано в главе 8.
L
L
L
CC
C
X
Y
R40
115
10
80
60
40
CC
