Начало полярных координат: pol cc прямая lp – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-04)
Страница 256
256
Программирование: программирование контуров
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

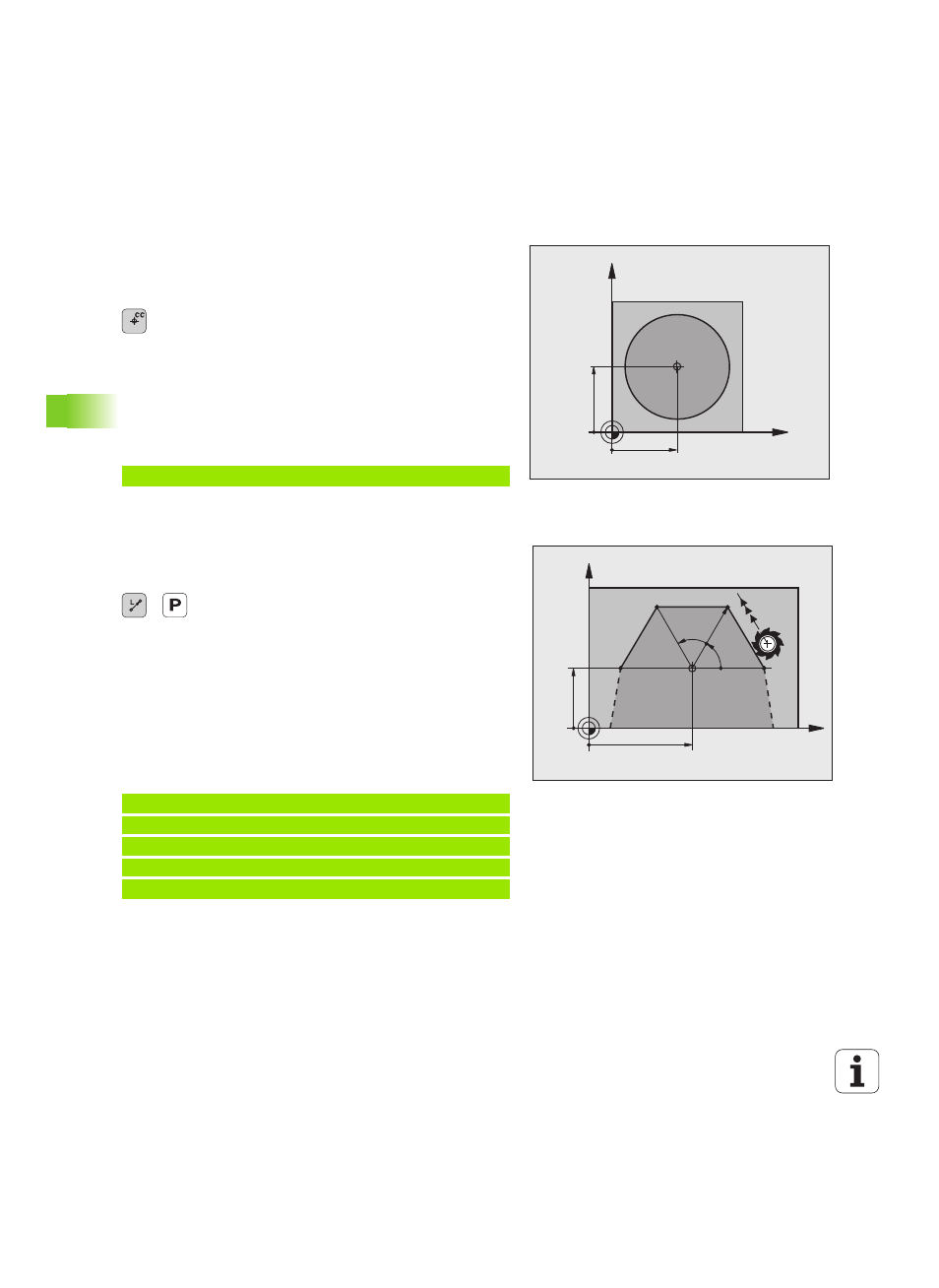

Начало полярных координат: Pol CC
Полюс CC можно назначить в любом окне программы обработки
до момента ввода позиций, определяемых с помощью полярных
координат. Последовательность действий при задании полюса
такая же, как при программировании центра окружности.
Координаты: задайте декартовы координаты
полюса или введите последнюю
запрограммированную позицию: не вводите
координаты. Задайте полюс, прежде чем
запрограммировать полярные координаты.
Программировать полюс следует только в
системе декартовых координат. Полюс
действителен до тех пор, пока оператором не
будет задан новый полюс.
Примеры NC-кадров
Прямая LP
Инструмент перемещается по прямой из своей текущей позиции в
конечную точку прямой. Начальная точка является конечной
точкой предыдущего кадра.
Полярные координаты-радиус PR: введите
расстояние от конечной точки прямой до
полюса CC
Полярные координаты-угол PA: угловое
положение конечной точки прямой между –360° и
+360°
Знак числа PA задан базовой осью угла:
Угол между базовой осью угла и PR против часовой стрелки:
PA>0
Угол между базовой осью угла и PR по часовой стрелке: PA<0
Примеры NC-кадров
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
