Базовая система координат на фрезерных станках – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-04)
Страница 103
HEIDENHAIN iTNC 530
103
3.1
Основные
по
л
о
ж
е
ния
Базовая система координат на фрезерных
станках
При обработке заготовки на фрезерном станке в общем случае

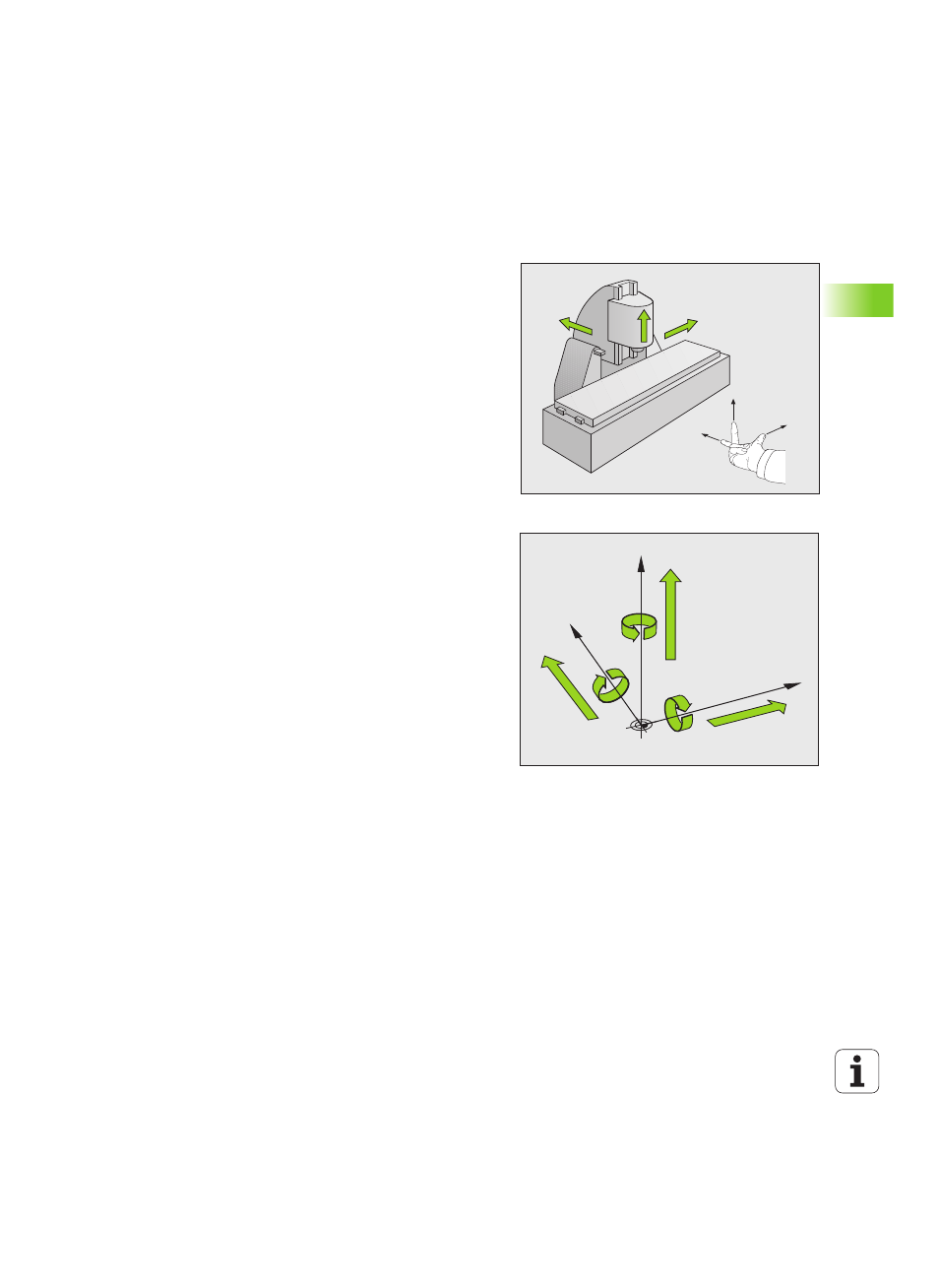

применяется декартова система координат. На рисунке справа
показана связь между декартовой системой координат и осями
станка. Правило правой руки служит ориентиром, облегчающим
запоминание: если средний палец указывает направление оси
инструмента от заготовки к инструменту, то он показывает
направление Z+, большой палец - направление X+, а
указательный - направление Y+.
iTNC 530 может управлять в общей сложности максимум 18
осями. Кроме главных осей X, Y и Z существуют параллельные
дополнительные оси U, V и W. Оси вращения обозначаются
буквами A, B и C. На рисунке справа внизу показана связь
дополнительных осей или осей вращения с главными осями.
Помимо этого производитель станка может задавать
произвольные вспомогательные оси, обозначаемые любыми
строчными буквами.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
