HEIDENHAIN iTNC 530
665
16.1
Гр
аф
и
ка

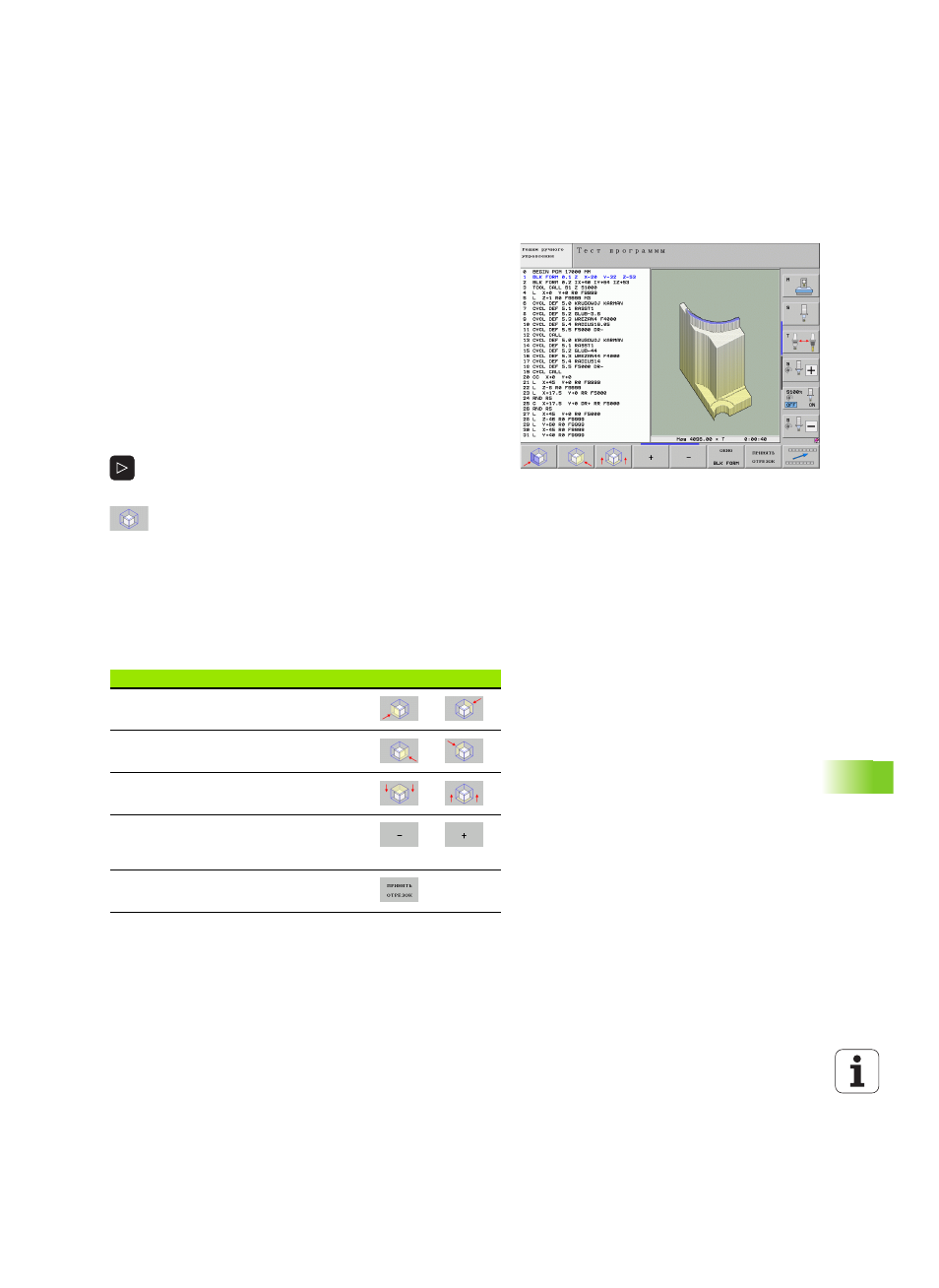

Увеличение фрагмента
Фрагмент можно изменить в режимах работы "Тест программы" и
"Отработка программы" при использовании любого вида
графического представления.
Для этого следует остановить процесс графического
моделирования или выполнения программы. Функция увеличения
фрагмента всегда действует во всех видах изображения.
Изменение степени увеличения фрагмента
Клавиши Softkey: см. таблицу
Если необходимо, остановите графическое моделирование
Переключайте панель Softkey в режимах работы "Тест
программы" или "Отработка программы" до тех пор, пока не
появится Softkey для выбора увеличения фрагмента
Переключайте панель Softkey до тех пор, пока не
появится Softkey для выбора функций увеличения
фрагмента
Выберите функцию для увеличения фрагмента
Выберите сторону заготовки при помощи Softkey
(см. таблицу внизу)
Уменьшите или увеличьте заготовку, удерживая
нажатой Softkey „–“ или „+“
Перезапустите тест или отработку программы
нажатием Softkey СТАРТ (RESET + СТАРТ
возвращает форму и размеры заготовки к
исходным)
Функция
Softkey
Выбор левой/правой стороны заготовки
Выбор передней/задней стороны
заготовки
Выбор верхней/нижней стороны
заготовки
Уменьшение или
увеличение поверхности резания
заготовки
Назначение фрагмента
