KayakDD - Цифровой Эфирный Микшер
Руководство Пользователя
71
3.3
Шина Выбора Источников Фона (Background)
black
white
1
13
2
14
3
15
4
16
5
6
7
8
9
10
Col1
11
Col2
12
Col3
St1
St3
St2
St4
Shift
black
white
1
13
2
14
3
15
4
16
5
6
7
8
9
10
Col1
11
Col2
12
Col3
St1
St3
St2
St4
Shift
PGM
PST

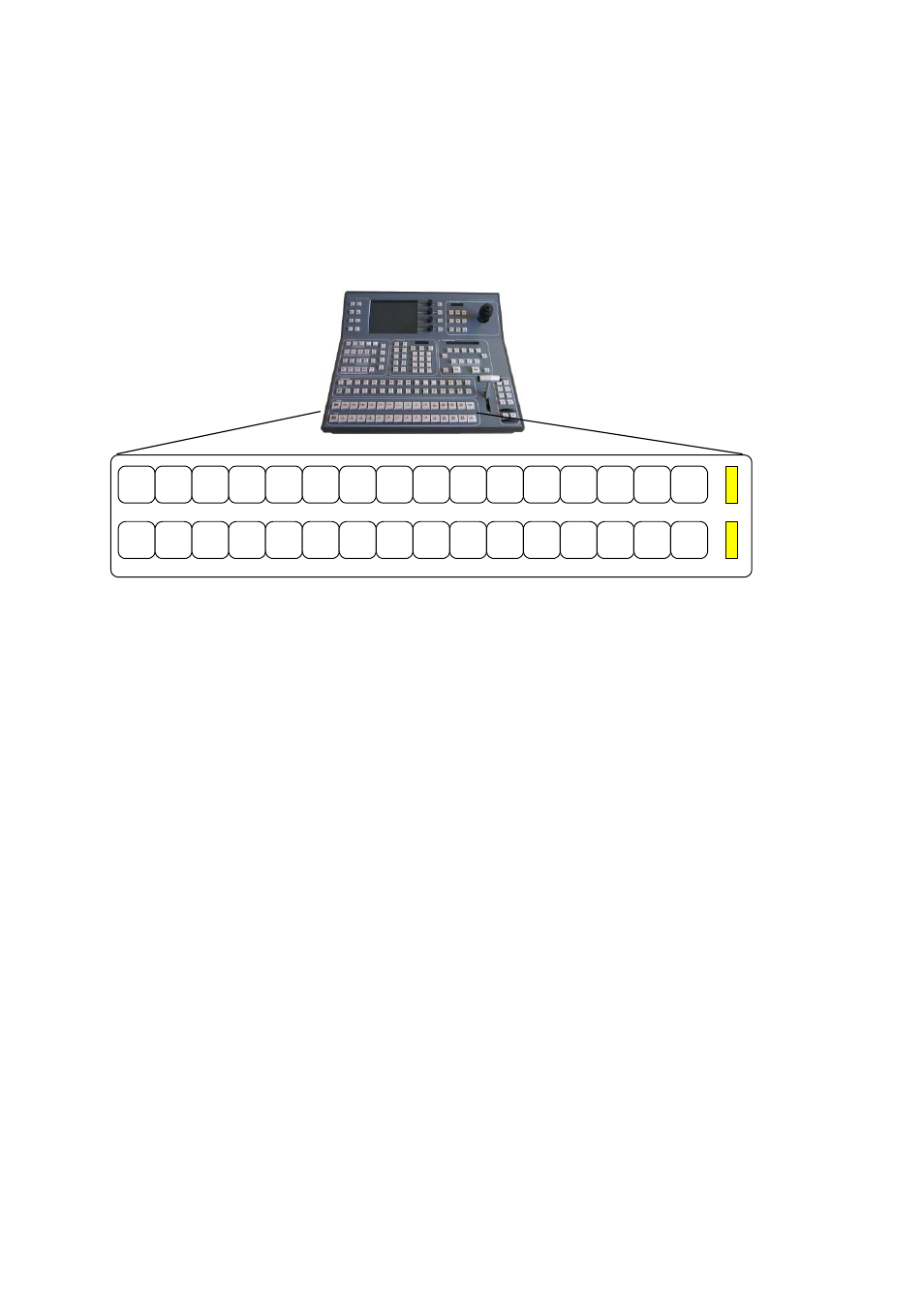

Рисунок 48 Субпанель Шины выбора источника Фона
Источники выбираются в рядах кнопок PGM и PST. Каждый ряд содержит 15
кнопок источников и кнопку Shift (Сдвиг Регистра). В каждый момент времени в
каждом ряду может быть выбран только один источник. Если в ряду нажата
более чем одна кнопка, то выбор будет осуществлен только от последней
нажатой кнопки.
Удержание кнопки выбора источника при вызове регистра E-MEM производит
принудительный выбор источника. Этот источник будет удерживаться на шине,
пока нажата кнопка выбора, даже если регистр содержит ссылку на другой
источник.
3.3.1
Источники Нижнего и Верхнего (Unshifted and Shifted) Регистров
Из доступных 16 внешних источников, 12 расположены на кнопках выбора
источников нижнего регистра (unshifted), и 4 - на кнопках верхнего регистра
(shifted). Остальные кнопки нижнего регистра и некоторые кнопки верхнего
регистра используются для выбора внутренних сигналов ка, например, черное
поле, стоп-кадры цветовой фон.
Когда кнопка Shift не нажата, ряд кнопок выбора источников имеет доступ к
входам с 1 по 12. Когда кнопка Shift удерживается нажатой, она подсвечивается,
и ряд узлов коммутации имеет доступ к входам с 13 по 16. Если выбор
осуществлен в верхнем регистре, кнопка Shift остается подсвеченной для
индикации того, что вход выбран в верхнем регистре. Если следующий выбор
сделан без удержания кнопки Shift, ряд возвращается состояние нижнего
регистра и кнопка Shift гаснет.
Пример KayakDD-1
