KayakDD – Цифровой Эфирный Микшер
140
Руководство Пользователя
5.2.2.4
Меню Install - GPI (Установка – Входы Общего Назначения)

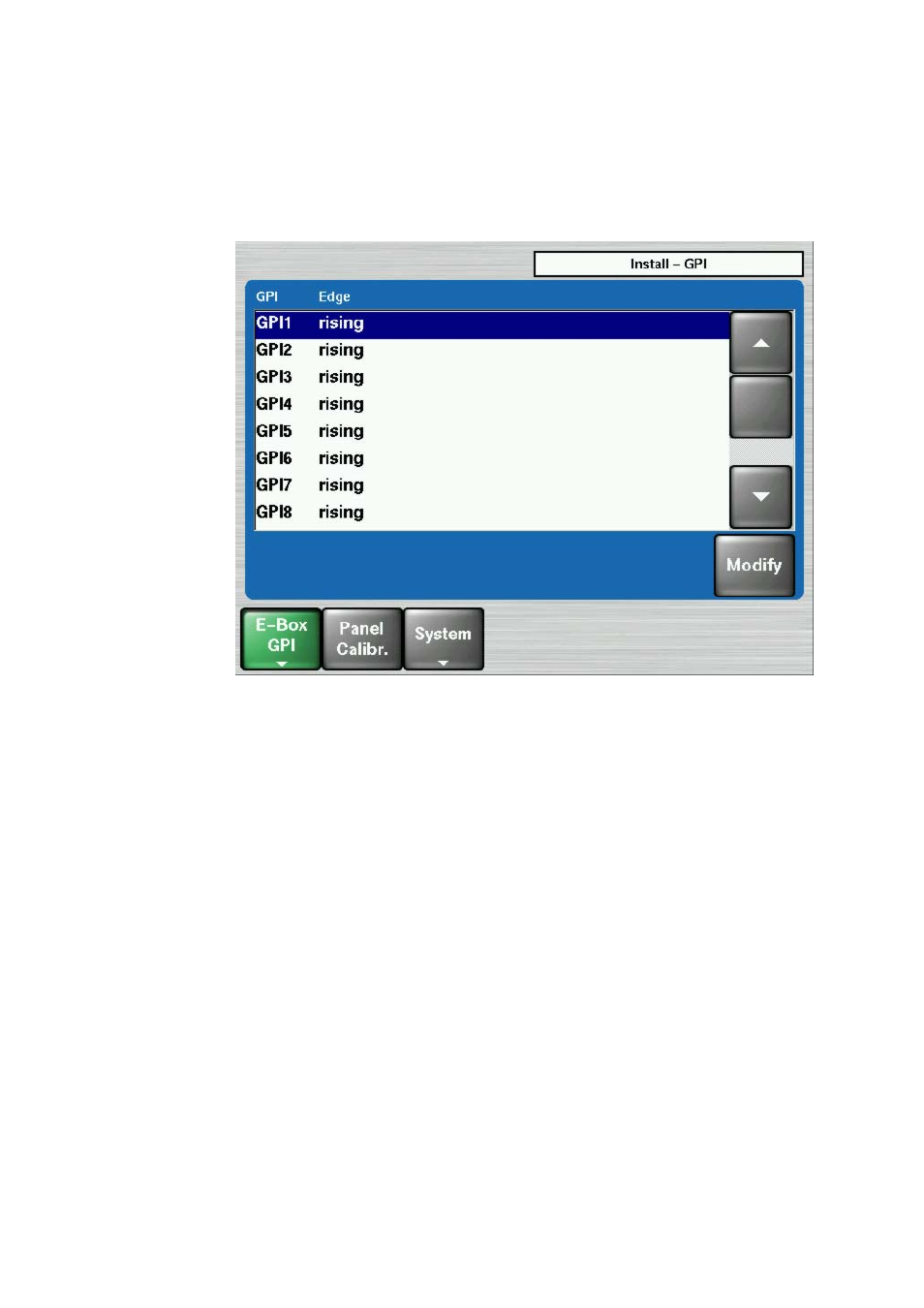

Рисунок 69 Меню Install - GPI (Установка – Входы Общего назначения)
•
Нажмите кнопку Modify, чтобы определить, какая фаза (восходящая или
нисходящая) поступающего сигнала (GPI 1 ... 8) будет использоваться.
ЗАМЕЧАНИЕ!
Функция GPI считается Активной, когда ток проходит через светодиодный
индикатор оптопары на GPI-входе. Когда ток не проходит, функция GPI
Неактивна.
Таким образом, восходящая (Rising) фаза является переходом из неактивного
(Inactive) состояния в активное (Active), а нисходящая (Falling) – из активного
(Active) в неактивное (Inactive) состояние.
