KayakDD – Цифровой Эфирный Микшер
292
Руководство Пользователя
6.13.2.2.9 Tally
Индексная карта для выбора портов Tally (световой индикации) и установки
адресов блока MI-3040.

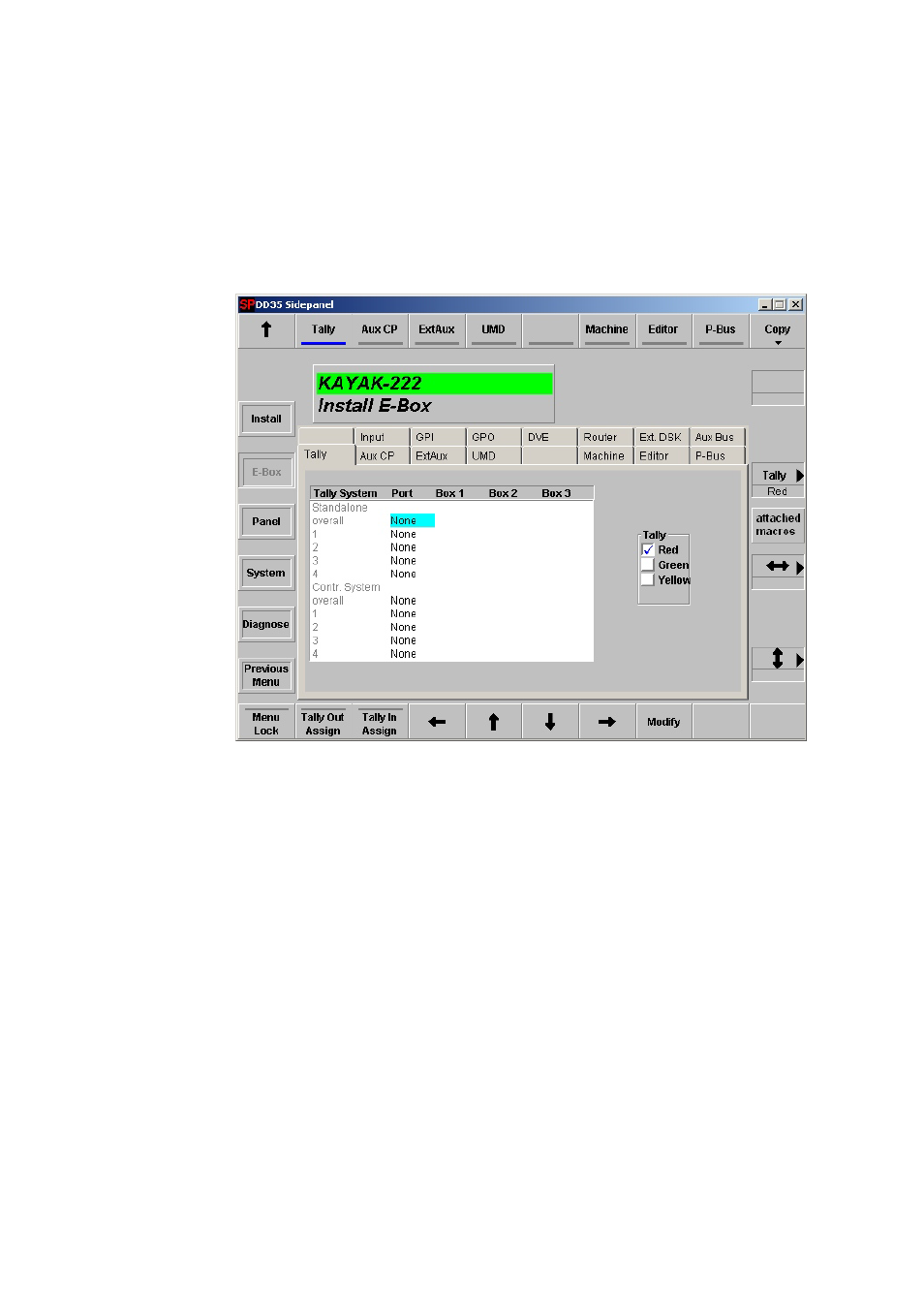

Рисунок 187 Sidepanel – Индексная Карта Tally
Примечание:
Два блока MI–3040 могут адресоваться как один с 80 битами если они имеют
один и тот же MPK адрес и если они установлены в соседних колонках
таблицы показанной выше. В канале световой индикации (Красный, Зеленый,
Желтый) могут быть использованы одинаковые адреса. Однако, один и тот
же адрес блока не может использоваться для индикации разного цвета.
Более подробная информация представлена в разделе “Tally Signalling”
Руководства по Инсталляции.
