Инструкция по эксплуатации Grass Valley KayakDD v.6.5.0
Страница 229
KayakDD – Цифровой Эфирный Микшер
228
Руководство Пользователя
6.4.6
Органы Управления Рир-проекцией
Целью настройки Clip Hi и Clip Low является создание качественного сигнала
прорезания фона. Все области вытесняемого цвета должны быть полностью
заполнены фоном, в то время как во всех областях переднего плана фон не
должен быть виден. Простейшим образом добиться этого, можно наблюдая
ключевой сигнал при проведениии настроек.
Чем меньше разница между Clip Hi и Clip Low, тем выше усиление ключевого
сигнала. Большое усиление также усиливает шум, присутствующий в переходах
между прозрачными и непрозрачными областями. Правильной установкой Clip Hi
и Clip Low будет, соответственно, небольшая плотность или прозрачность.
1. Коснитесь полей данных Key Controls для включения регулировок.
Поле данных 1 управляет Clip Hi (Ограничение Сверху)/ Clip Low
(Ограничение Снизу)/ Opacity (Прозрачность)
Поле данных 2 управляет Size (Размер) и Position (Положение)
Теперь можно вручную подстроить ограничение ключевого сигнала.
2. Нажмите кнопку Key PVW на Основной панели управления и
контролируйте выходной сигнал на мониторе предпросмотра и
мониторе формы сигнала.

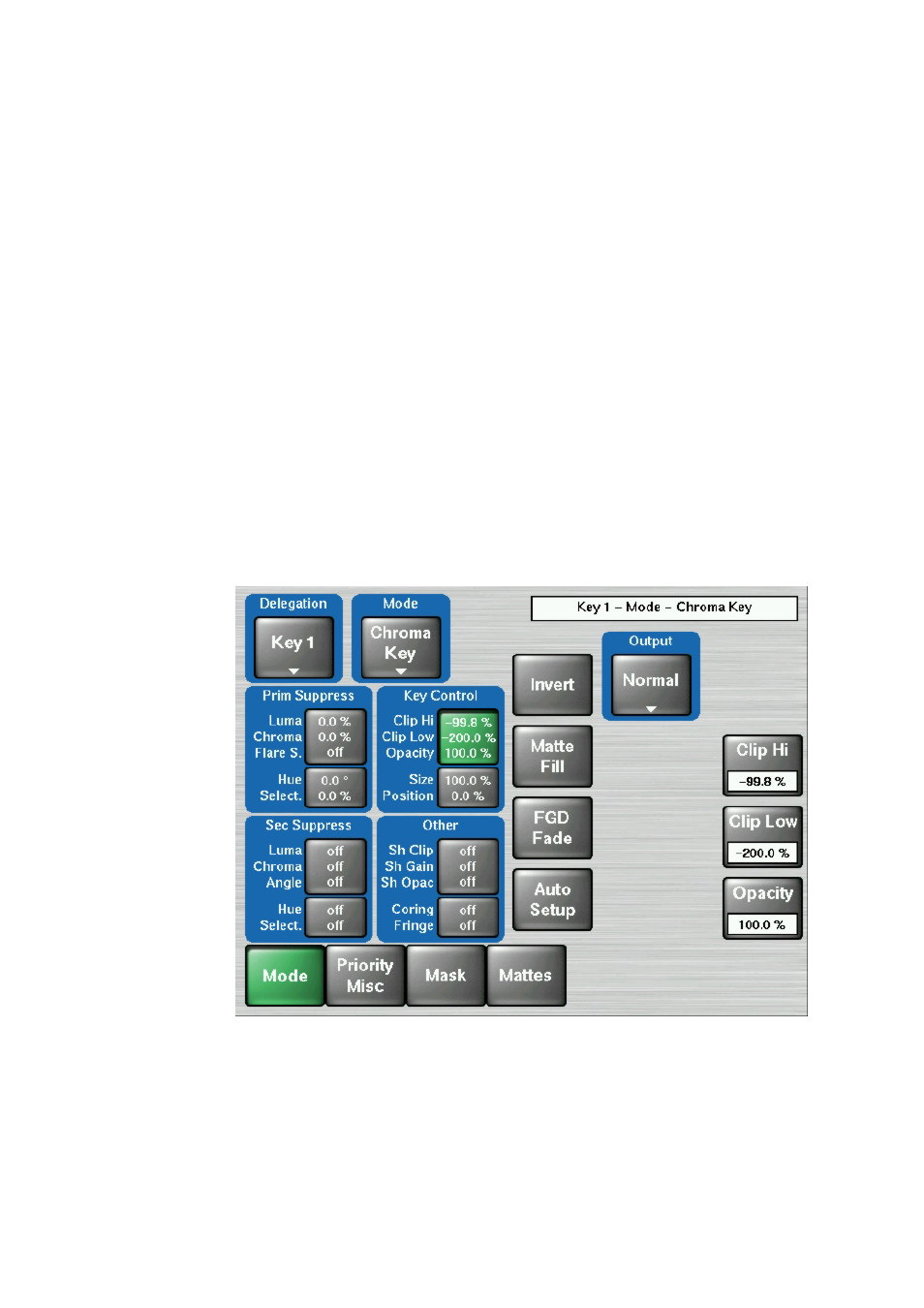

Рисунок 155 Меню Key Controls, Часть 1, Clip HI, Clip Low, Opacity
