KayakDD - Цифровой Эфирный Микшер
Руководство Пользователя
37
В системе KayakDD, Усиление имеет относительное, в процентах, значение.
Усиление со значением 50% требует изменения 50% яркости в интервале между
черным и белым для создания сигнала рир-проекции в диапазоне от полностью
прозрачного до непрозрачного изображения. Усиление 100% (согласованное
усиление) использует полный диапазон между черным и белым для перехода от
прозрачного к непрозрачному. Усиление 0% дает жесткие границы при рир-
проекции (ключевой сигнал с большим усилением).
2.10.6
Ограничение сверху и Ограничение снизу (Clip Hi and Clip Lo)
Система KayakDD также поддерживает механизм Clip Hi / Clip Lo. В данном
режиме формируются два порога. Верхний порог определяет, с какого уровня
видео будет полностью удалено с фона, а нижний порог определяет с какого
уровня видео останется полностью без изменений.

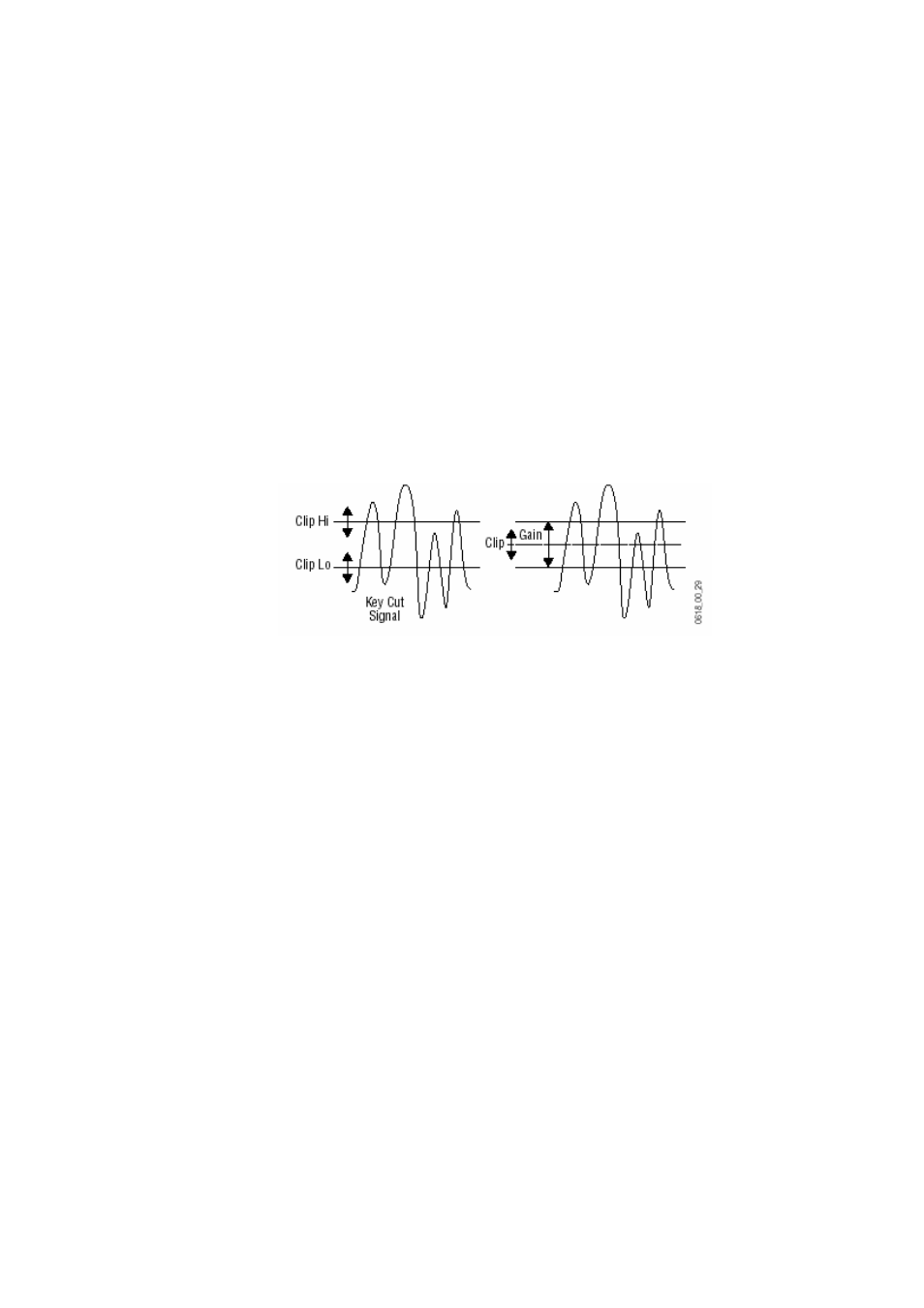

Рисунок 11 Сравнение режимов Hi, Clip Lo и. Clip and Gain
В данном режиме Усиление (Gain) изменяется всякий раз, когда настраивается
любой порог. Разница между верхним и нижним порогами рир-проекции
эквивалентна Усилению (Gain):
• Clip Hi = Clip + Gain/2
• Clip Lo = Clip – Gain/2
Регулировка Clip Hi и Lo больше подходит для рир-проекции с малым усилением,
позволяя независимо регулировать два порога. Например, при настройке
Линейной рир-проекции пользователь хочет подстроить зоны, где заполнение
становится непрозрачным (Clip Hi) и где заполнение становится прозрачным (Clip
Low). В режиме Clip Hi/Lo регулировка зоны непрозрачности не меняет зону
прозрачности, и наоборот.
Регулировки Clip, Gain, Clip Hi и Clip Low всегда взаимодействуют. Изменение
одной всегда вызывает изменение двух других. Изменение значения Clip Hi или
Clip Low изменяет значение и Clip и Gain, а не только Gain.
