KayakDD - Цифровой Эфирный Микшер
Руководство Пользователя 137
При установке фазы синхросигнала, следует последовательно проверить
синхронизацию у всех источников путем их выбора на шине Aux1. Выбираются
входы при помощи кнопки GL Dig Inp Src.
Кнопкой Phase фаза сигналов микшера может быть сдвинута в диапазоне +15/–
15 строк по сравнению с опорным синхросигналом.
Дисплей (слева от кнопки) служит для проверки синхронизации источников.
Шкала отражает синхронизацию источника, выбранного на шине Aux1 по
отношению к микшеру. Шкала показывает тактовую синхронизацию сигнала
источника на входе по отношению к диапазону автофазировки. Все источники
следует синхронизировать в средней части шкалы в диапазоне установленных
меток. Правая метка (с названием соответствующего типа микшера) указывает
на самый ранний вход микшера (самая поздняя фаза источников). Левая метка
указывает на самую ранняя фазу источников. Шкала становится черной, если
синхронизация находится в диапазоне фазировки, или желтой, если
синхронизация выходит за рамки диапазона фазировки.

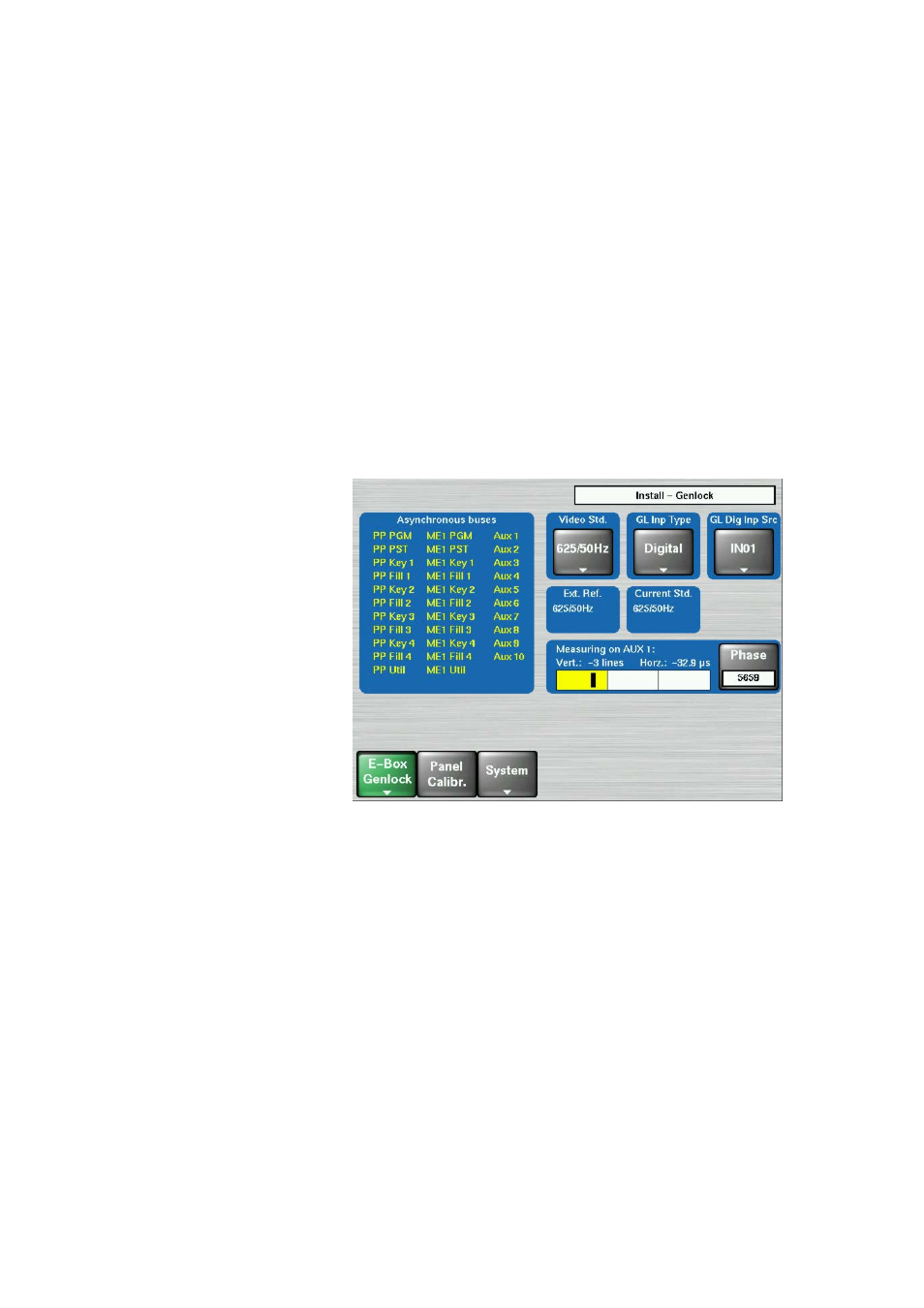

Рисунок 67 Меню Install - Genlock (Установка – Синхронизация) с
несинхронными шинами
Меню отображает следующую информацию:
Aux1:
Показывается источник, выбранный на шине Aux1 и
применяемый для измерения синхронизации.
Vert: Указывается количество строк, на которые отличается
тактовая синхронизация источника и микшера.
Hor: Указывается количество микросекунд, на которые
отличается тактовая синхронизация источника и
микшера (только если Vert=0).
Ext. Ref.: На входе опорного сигнала появляется сигнал черного
поля соответствующего стандарта.
Current Std.: Отображается стандарт сигнала черного поля на входе
синхронизации.
