KayakDD – Цифровой Эфирный Микшер
240 Руководство Пользователя

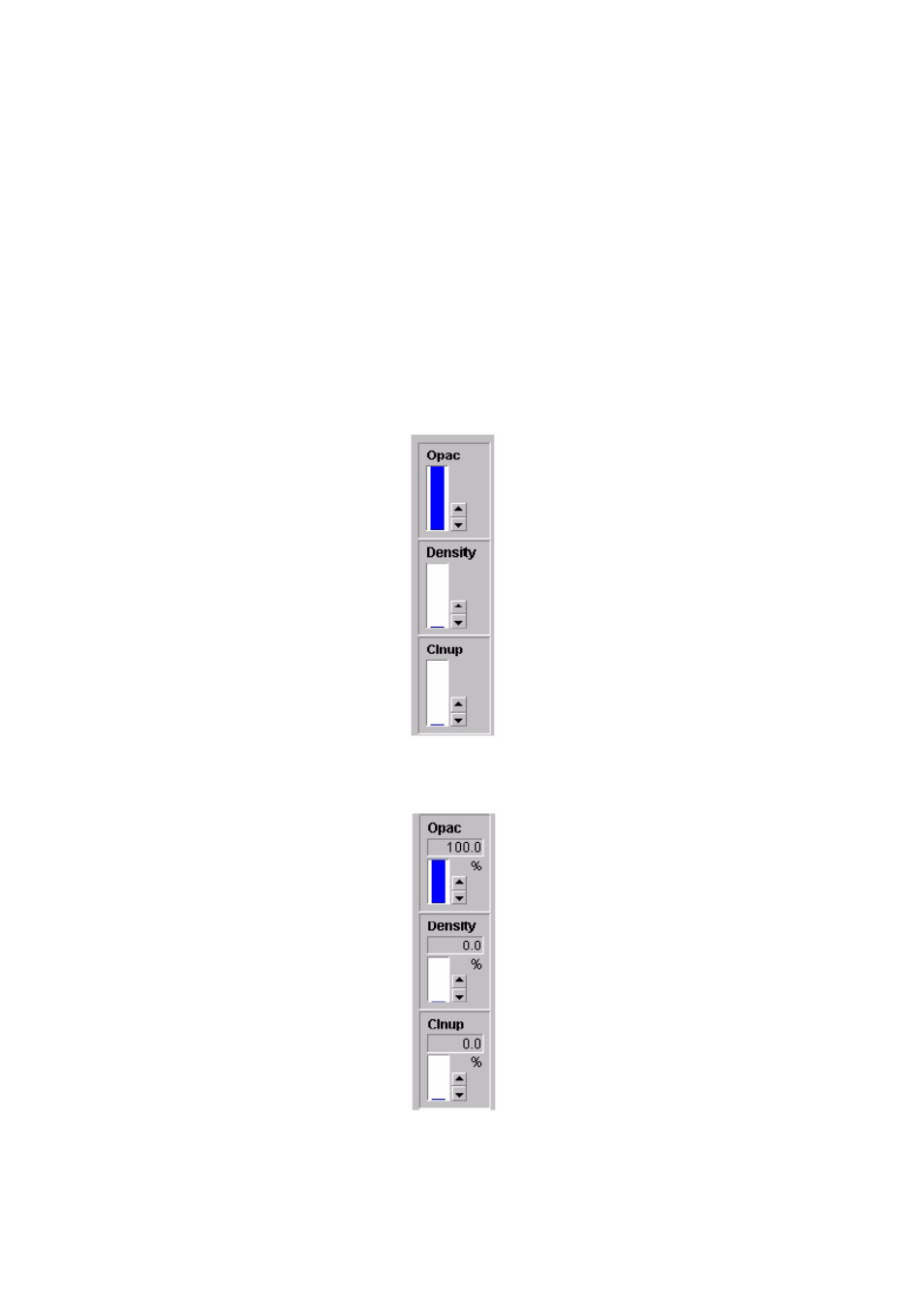

6.6.5 Графические Шкалы
Графические шкалы визуализируют параметры с непрерывным следованием
значений (аналоговым) их величин (аналоговые параметры). Графическая
шкала также применяется для установки параметров, имеющих определенные
значения. Предполагается, что рядовой пользователь лучше воспринимает
потенциометр в качестве устройства регулировки параметров, нежели
переключатель.
Графическая шкала имеет зрительно представленное состояние регулировки
«соответствует / не соответствует» и «управляемый / неуправляемый». В
управляемом режиме шкала становится голубой. Неуправляемая шкала
показывается черным цветом, а несоответствующая текущей настройке шкала
имеет только рамки и серую надпись. Вся шкала и числовые величины не
показываются.
Графические шкалы в режиме просмотра числовых величин. Шкала содержит
значения числовых величин и единицы их измерения. Щелчок мышью по этой
области активизирует ввод числовых значений при помощи клавиатуры,
подключенной к панели управления.
