KayakDD - Цифровой Эфирный Микшер
Руководство Пользователя
347
6.15.6.2.2 Assign
Индексная карта для назначения входов. Данное меню может быть выбрано
только при подключенной панели управления. Вносить изменения может только
пользователь, имеющий уровень доступа ”APPLICATION MODIFY”..

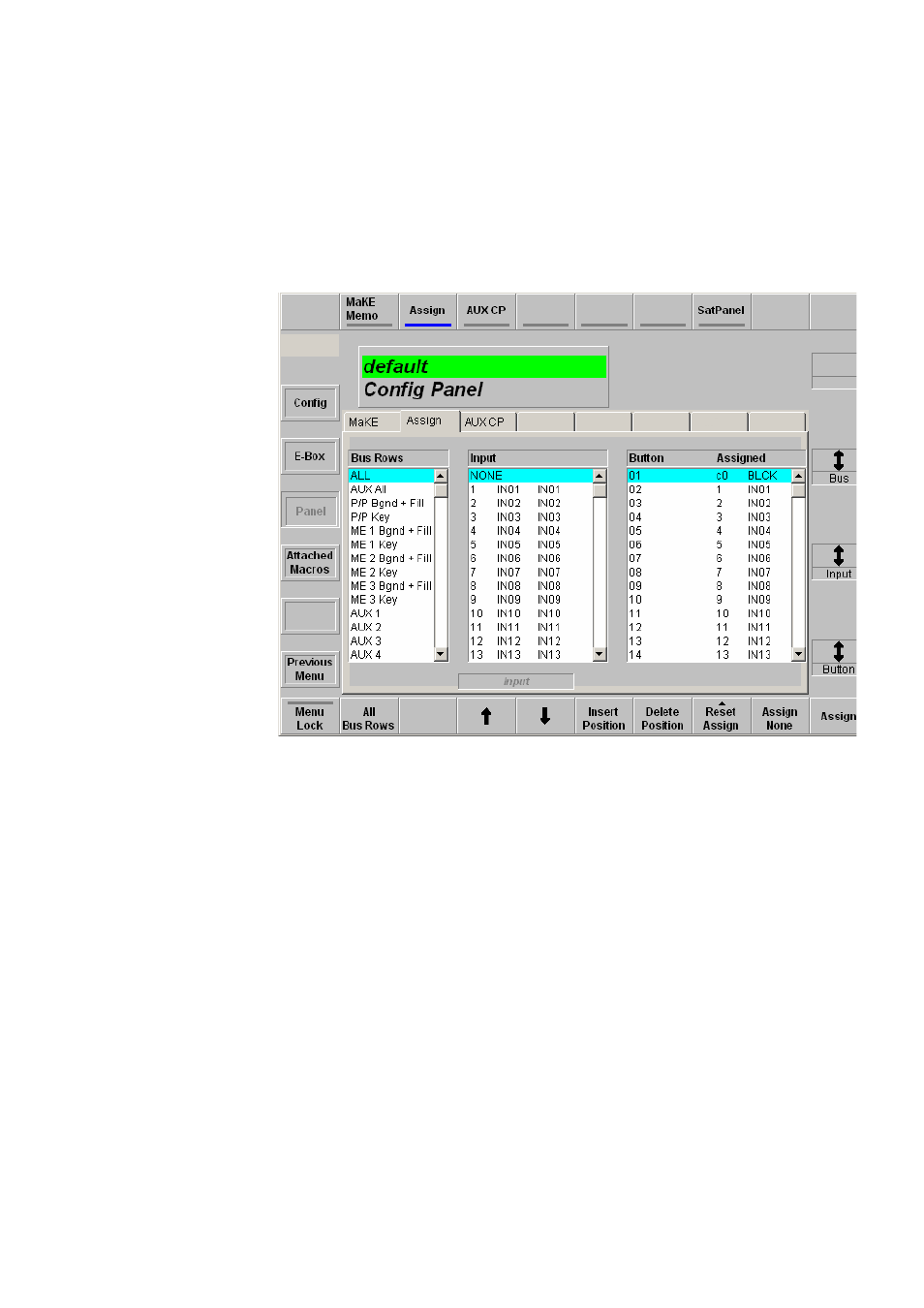

Рисунок 228 Sidepanel – Индексная Карта Config Panel
Поле Bus Rows:
Предварительный выбор шин, для которых
предполагается переназначение входов..
Могут быть выбраны следующие шины:
ALL
(=
все шины панели управления),
P/P-Bgnd + Fill,
P/P-Key,
AUX
All,
AUX 1 ... AUX 10
Примечание: внешняя AUX-шина Extern AUX
выбираться не может.
Поле Input:
Показывается отсортированный список переназначаемых
входов (номер, четырехсимвольная идентификация,
восьмисимвольная идентификация) плюс значение None,
использующееся для указания свободной кнопки, за
которой не закреплен никакой вход. Стрелка в правой
колонке указывает на вход, назначенный на кнопку,
которая в данный момент отмечена в колонке Button.
