KayakDD - Цифровой Эфирный Микшер
Руководство Пользователя 27
2.7.1 Переменные Шины и Передача Управления
Большинство микшеров предыдущих поколений имело уровни M/E с двумя
генераторами сигналов рир-проекции, и каждый M/E мог принять два источника фона.
Это позволяло смешивать или переходить шторкой между двумя фонами и вводить
до двух дополнительных источников поверх фона. Для выбора сигналов фона и
ключевых сигналов использовались специально предназначенные ряды кнопок на
панели управления.
Уровень M/E системы KayakDD в действительности имеет четыре генератора
сигналов рир-проекции, каждый из которых использует ключевой сигнал и сигнал
заполнения, и может использовать три источника фонов (A, B, и Utility). Выделение
отдельного ряда кнопок для набора каждой шины непрактично, поскольку панель
становится очень большой. Для простоты использования панели KayakDD имеют
переменные шины, доступ к которым осуществляется путем передачи управления,
используя кнопки Key и PVW/AUX через субпанели Miscellaneous Bus selection
(Шины Разное).
2.7.2 Вспомогательная (Utility) Шина
Помимо стандартных входов фонов A и B, каждый KayakDD также имеет
Вспомогательный (Utility) вход. Шина Utility может быть использована для выбора
сигналов для специальных целей и не имеет отношения к шинам фонов. Например,
видео сигнал, выбранный на Вспомогательной шине, может быть использован для
подачи особого шаблона на генератор шторки, или создания нестандартного
шаблона размытия границы.
2.7.3 Передача Эффектов (Effects Send)
Блок Effects Send представляет собой метод интеграции устройств цифровых
эффектов в уровень M/E. Effects Send переключает выходы ключевого сигнала и
сигнала заполнения генератора рир-проекции уровня M/E на устройства цифровых
эффектов для дальнейших манипуляций. Измененные выходы ключевого сигнала и
сигнала заполнения затем принимаются обратно и подаются на входы схем
микширования уровня M/E. Effects Send позволяет обрабатывать эффект таким
образом, что как будто схемы цифровых эффектов находятся внутри самого M/E.
В системе KayakDD, схема Effects Send интегрирована в M/E и является
расширением системы управления рир-проекцией.

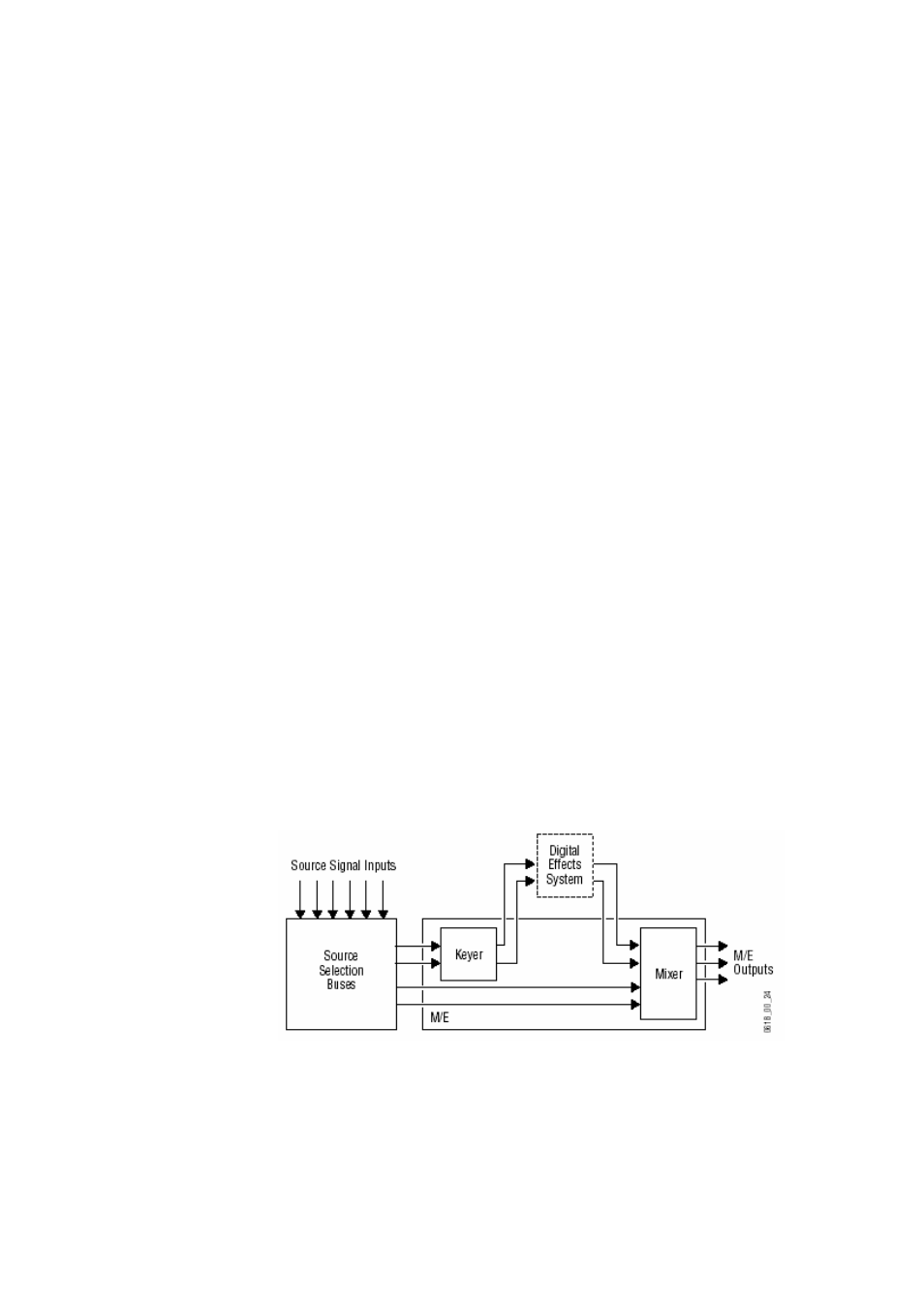

Рисунок 6 Диаграмма Effects Send
Если система KayakDD оборудована дополнительно опцией Transform Engine,
эффекты становятся частью внутреннего блока микширования на M/E.
